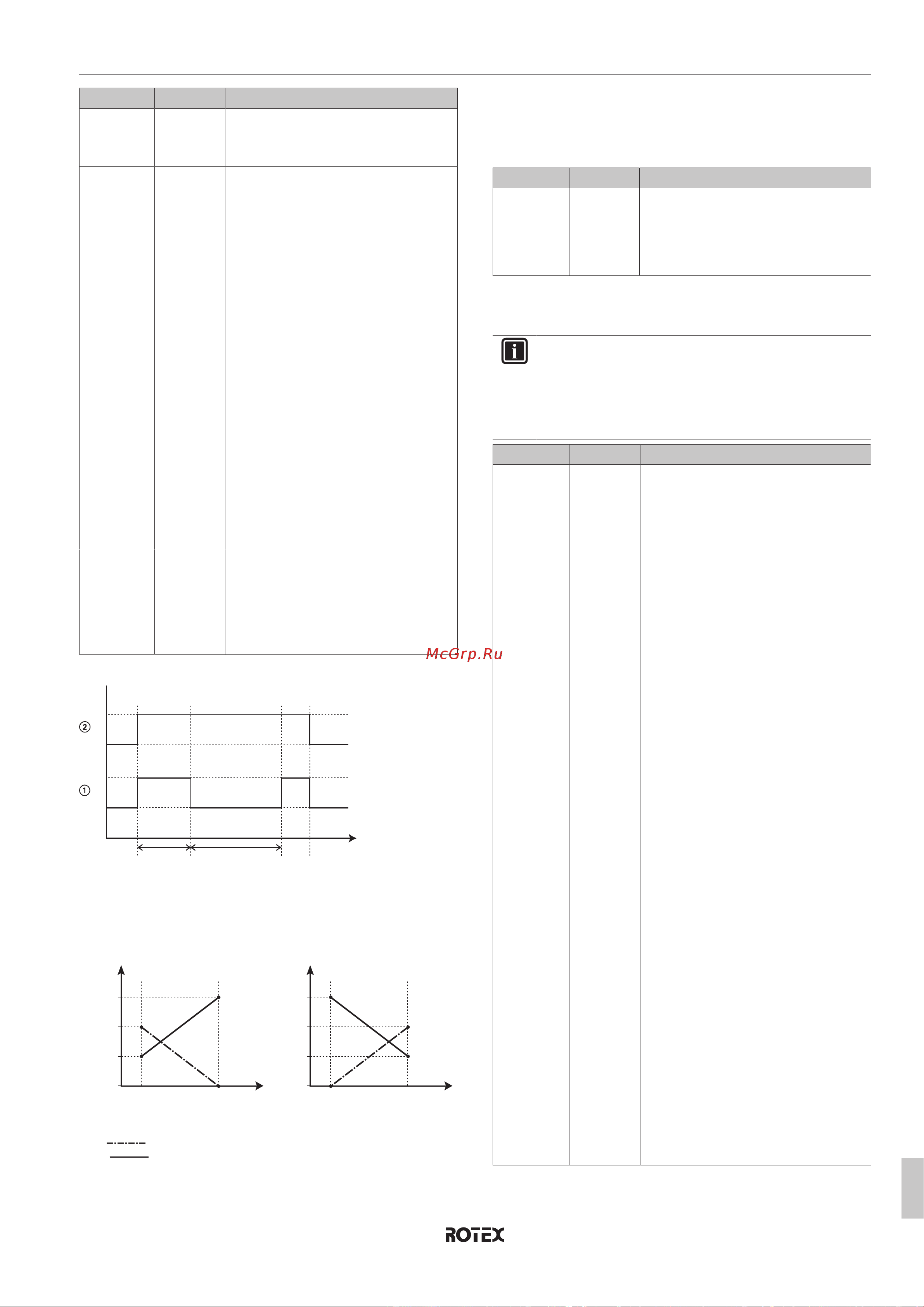

8 Конфигурирование
Руководство по применению для установщика
83
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
# Код Описание
[9.6.5] Отсутствуе
т
Таймер минимального времени
работы:
НЕ изменяйте.
[9.6.6] [8-01] Таймер максимального времени
работы для подготовки горячей воды
бытового потребления. Нагрев
горячей воды бытового потребления
останавливается, даже когда конечная
температура горячей воды НЕ
достигнута. Фактическое
максимальное время работы также
зависит от настройки [8-04].
▪ Когда Управление=Комнатный
термостат: Данное предварительно
установленное значение
учитывается, только если есть
запрос на нагрев или охлаждение
помещения. Если НЕТ запроса на
нагрев/охлаждение помещения,
резервуар нагревается, пока не
будет достигнута уставка.
▪ Когда Управление≠Комнатный
термостат: Это предварительно
установленное значение всегда
учитывается.
Диапазон: 5~95 минут
[9.6.7] [8-04] Дополнительный таймер:
Дополнительное время для
максимального времени работы
зависит от температуры снаружи
[4-02] или [F-01].
Диапазон: 0~95 минут
[8-02]: Таймер защиты от частых включений
t
1
0
1
0
[8-01] [8-02]
1 Режим нагрева воды бытового потребления тепловым
насосом (1=активен, 0=неактивен)
2 Подача на тепловой насос запроса на нагрев воды
(1=запрос есть, 0=запроса нет)
t Время
[8-04]: Дополнительный таймер при [4-02]/[F-01]
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
T
A
Окружающая (наружная) температура
t Время
Таймер защиты от частых включений
Максимальное время работы для подготовки горячей
воды бытового потребления
Защита от замерзания водяной трубы
Касается только установок с трубопроводами водя снаружи. Эта
функция пытается защитить наружный трубопровод воды от
замораживания.
# Код Описание
[9.7] [4-04] Защита от замерзания труб:
▪ 0: Периодический
▪ 1: Непрерывный
▪ 2: ВЫКЛ
Подача электропитания с предпочтительным
энергосбережением
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу
подключается к тем же клеммам (X5M/9+10), что и
предохранительный термостат. Таком образом, у
системы может быть источник электропитания по
льготному тарифу ИЛИ предохранительный термостат.
# Код Описание
[9.8.1] [D-01] Подключение к Источник
электропитания по льготному
тарифу или Предохранительный
термостат
▪ 0 Нет: Наружный агрегат подключен
к обычному источнику
электропитания.
▪ 1 Открыто: Наружный агрегат
подключается к источнику
электропитания по льготному
тарифу. Когда сигнал
энергосберегающего источника
электропитания посылается
компанией по электроснабжению,
контакт размыкается, а агрегат
переходит в режим
принудительного отключения. При
возобновлении подачи
электроэнергии слаботочный
контакт замыкается, а агрегат
возобновляет работу. Поэтому
всегда включайте функцию
автоматического перезапуска.
▪ 2 Закрыто: Наружный агрегат
подключается к источнику
электропитания по льготному
тарифу. Когда сигнал
энергосберегающего источника
электропитания посылается
компанией по электроснабжению,
контакт замыкается, а агрегат
переходит в режим
принудительного отключения. При
возобновлении подачи
электроэнергии беспотенциальный
контакт размыкается, а агрегат
возобновляет работу. Поэтому
всегда включайте функцию
автоматического перезапуска.
▪ 3 Предохранительный термостат:
Предохранительный термостат
подключается к системе (нормально
замкнутый контакт)
