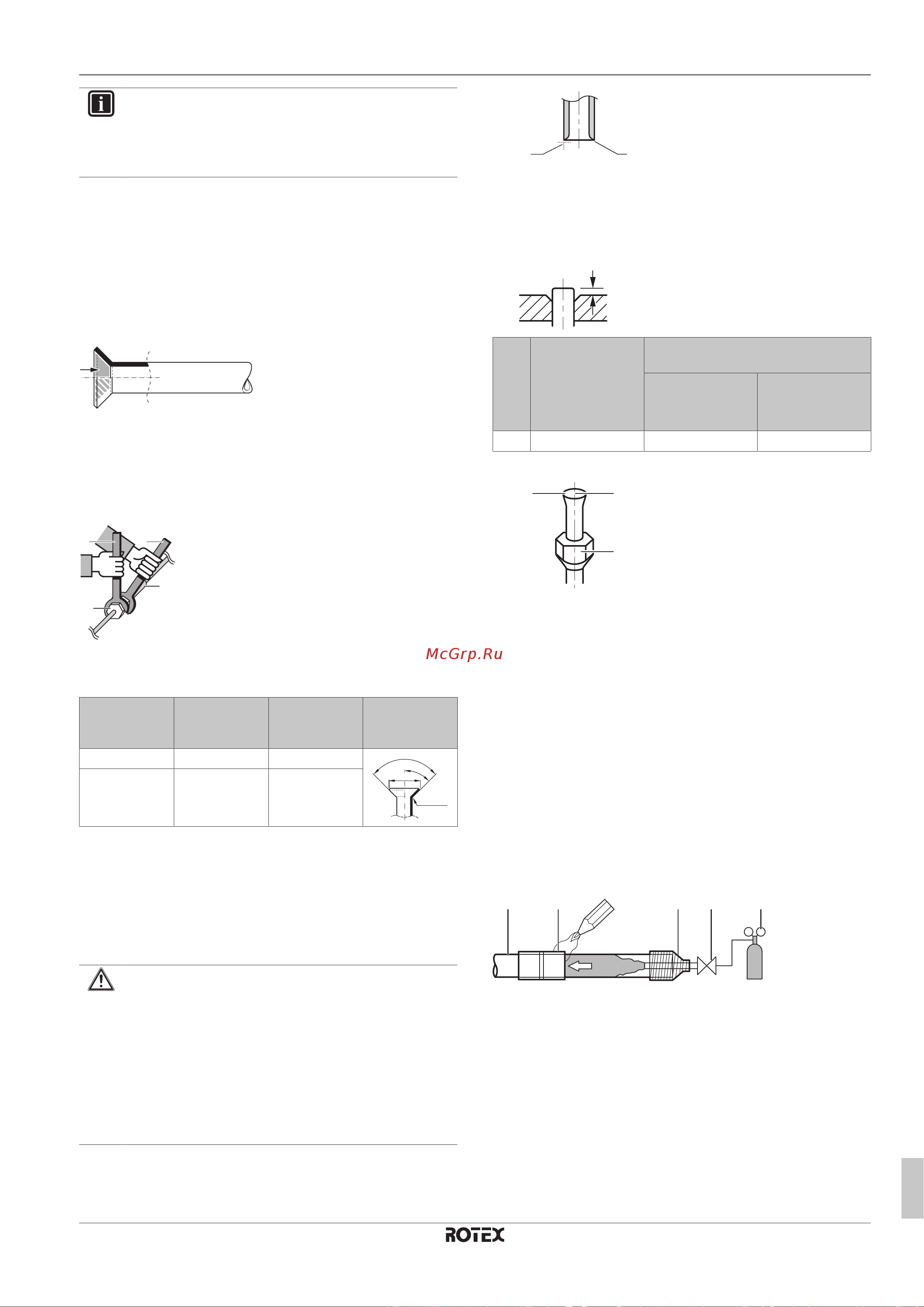

7 Монтаж
Руководство по применению для установщика
41
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не
проверив трубопровод хладагента. При необходимости
дозаправки хладагента рекомендуется после заправки
открыть запорный вентиль хладагента.
7.5.3 Указания по подсоединению
трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие
правила:
▪ При затяжке накидной гайки нанесите на внутреннюю
поверхность развальцованной части трубы эфирное или
полиэфирное масло. Приступая к затяжке накидной гайки,
наживите ее, сделав 3 - 4 оборота рукой.
▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу
двумя гаечными ключами.
▪ При соединении труб для затяжки накидных гаек ВСЕГДА
пользуйтесь одновременно обычным гаечным и
динамометрическим ключами. Это предотвратит повреждение
гаек и возникновение утечек.
a b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер
трубопровода
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø15,9 62~75 19,3~19,7
7.5.4 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
7.5.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке
газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать
повторно. Во избежание утечки газообразного
хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в
комплект поставки блока. Применение других
накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так,
чтобы стружка НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на
трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке ниже.
A
Вальцовочный
инструмент
(зажимного типа)
для хладагента
R32
Обычный вальцовочный
инструмент
Зажимного типа
(Типа Ridgid)
С крыльчатой
гайкой
(Типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
7.5.6 Пайка концов трубок
На внутреннем и наружном агрегате имеются соединения с
накидными гайками. Оба конца соединяются без припайки. При
необходимости припайки имейте в виду следующее:
▪ В процессе пайки продувайте трубы азотом, чтобы исключить
образование на их внутренних поверхностях большого
количества оксидной пленки. Эта пленка негативно
сказывается на клапанах и компрессорах холодильной
системы и препятствует ее нормальной эксплуатации.
▪ Установите на редукционном клапане давление азота 20кПа
(0,2 бар) (то есть едва ощутимый поток, если направить его
на кожу).
a b c d e
f
f
a Трубопровод для хладагента
b Припаиваемый компонент
c Обмотка лентой
d Ручной клапан
e Редукционный клапан
f Азот
▪ При пайке соединений труб НЕ используйте антиоксиданты.
Отложения могут засорять трубки и нарушить работу
оборудования.
