ВНИМАНИЕ!
Если устройство ROTEX HPSU monobloc
compact устанавливается недостаточно
низко под плоскими солнечными коллекто-
рами (верхняя кромка бака находится выше
нижней кромки коллекторов), то полное опо-
рожнение безнапорной гелиоустановки во
внешней зоне будет невозможным.
● Установить устройство ROTEX HPSU
monobloc compact с подключением
DrainBack на достаточной глубине относи-
тельно плоских коллекторов (соблюдать
минимальный наклон соединительных
линий гелиоустановки).
4 x Установка и монтаж
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
17
●Удалить упаковку и утилизовать ее с соблюдением пра
вил охраны окружающей среды.
●Снять с накопительного бака защитные накладки
(рис. 4-4, поз. B) и вывернуть резьбовые детали (рис. 4-4,
поз. F) из отверстий, к ко
торым должны быть смонтиро-
ваны ручки (рис. 3-1 - рис. 3-2, поз. 24).
●Ввинтить ручки (рис. 4-4, поз. A) в освободившиеся резь-
бовые отве
рстия.
A Ручка
B Защитная накладка
F Резьбовая деталь

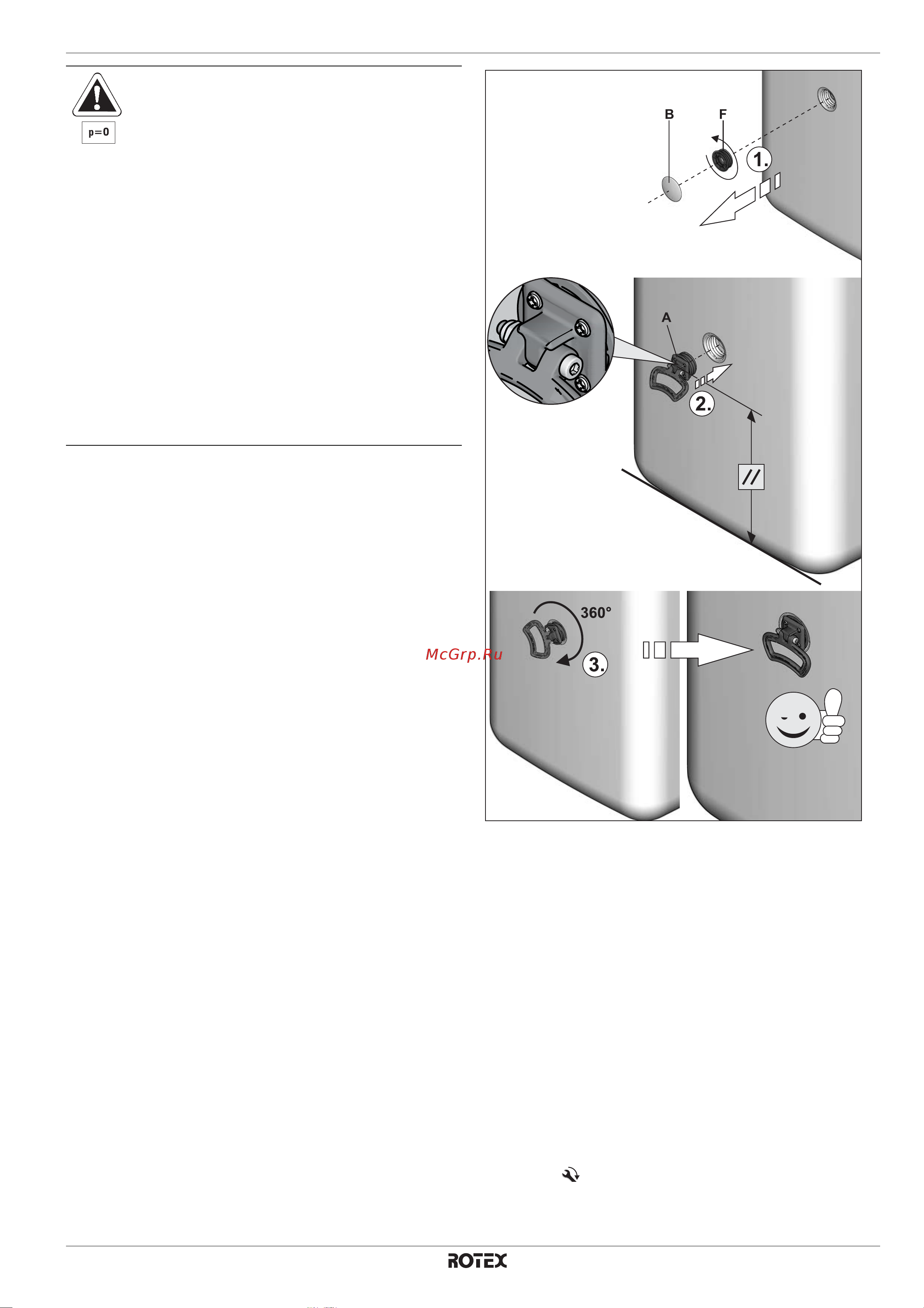

Pис. 4-4 Монтаж ручек
● Установить устройство ROTEX HPSU monobloc compact
на место размещения.
– Рекомендуемые расстояния (рис. 4-5):
До стены: (s1) ≥ 100 мм, (s2)
≥ 500 мм.
До потолка (X): ≥ 1200 мм, не менее 480 мм.
– Осто
рожно транспортировать устройство ROTEX
HPSU monobloc compact, используя ручки.
– При установке в шкафах, за перегородками или в про-
чих с
тесненных условиях обеспечить достаточную
вентиляцию (например, с помощью вентиляционных
решеток).
●При необ
ходимости, установить опциональный резер-
вный нагреватель (BUxx) в устройство ROTEX HPSU
monobloc compact (рис. 4-5).
Соблюдать ук
азания входящего в комплект поставки
руководства по монтажу и эксплуатации для принадлеж-
ностей (
момент затяжки, см. главу 10.4).
