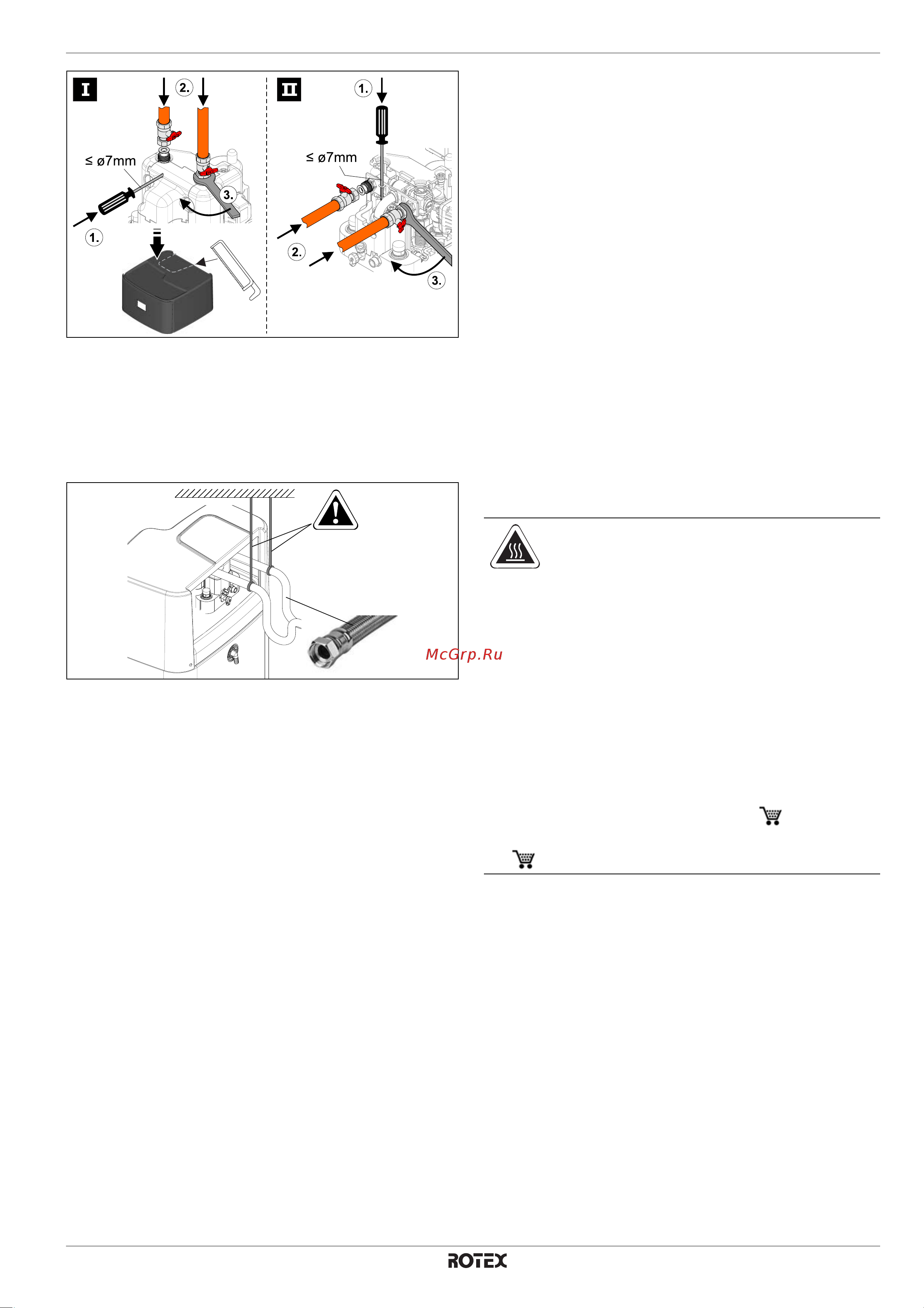

Pис. 4-17 Выполнение подключения системы отопления
4 x Установка и монтаж
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
23
– Выполнить прокладку трубопроводов таким образом,
чтобы после монтажа была возможна установка зву
-
коизоляционного кожуха.
– Для о
братных подключений: поддерживайте трубо-
проводы гидравлической системы в соответствии с
условиями относительно размещениярис. 4-18.
Pис. 4-18 Поддерживайте обратные трубопроводы гидравличе-
ской сис
темы
– Выполнить подключение воды для заполнения или
долива системы отопления согласно EN 1717, чтобы
надежно предотвратить загрязнение питьевой воды
за счет оттока.
●Подключить спускной трубопровод к п
редохранитель-
ному ре
дукционному клапану и мембранному расшири-
тельному со
суду согласно EN 12828.
– Проверить п
осадку сливного шланга на предохрани-
тельном кл
апане сброса давления.
– При необ
ходимости, подключить и уложить собствен-
ный шланг.
●Тщательно изолировать трубопроводы во избежание
потери тепла и образования конденсата (толщина изоля-
ции не менее 20 мм).
– Защита от пр
екращения подачи воды: При нехватке
воды регулятор давления и температуры контроллера
надежно отключает ROTEX HPSU monobloc compact. Со
стороны заказчика дополнительной защиты от прекраще-
ния по
дачи воды устанавливать не требуется.
– Избегать повреждений в результате отложений и кор-
розии: Во избежание образования продуктов коррозии и
отложений соблюдать соответствующие технические
требования.
Минимальные требования к ка
честву заливаемой и под-
питочной вод
ы:
– жесткость воды (кальций и магний, рассчитано как
карбонат кальция): ≤ 3 ммоль/л
– э
лектрическая проводимость:
≤ 1500 (в идеальном случае ≤ 100) мкСм/см
– хлорида: ≤ 250 мг/л
– сульфата: ≤ 250 мг/л
– водо
родный показатель pH (для воды системы ото-
пления): 6,5 - 8,5.
Для заливаемо
й и подпиточной воды с высокой общей жест-
костью или прочих отклоняющихся от минимальных требова-
ний свойствах следует соблюдать меры по опр
еснению,
смягчению, стабилизации жесткости или прочие соответст-
вующие меры по кондиционированию для достижения требу-
емого ка
чества воды.
ОСТОРОЖНО!
Существует опасность ошпаривания при
заданной температуре горячей воды свыше
60 °C. Это может произойти при использова-
нии солнечной энергии, при подключенном
внешнем нагревательном устройстве, если
активированы функции защиты от легио-
нелл, а также если заданная температура
горячей воды установлена выше 60 °C.
● Установить предохранитель от ошпарива
ния (смесительное устройство для горя-
чей воды (например, VTA32 15 60 15 +
Комплект болто
вого соединения 1"
15 60 16).
●Соединить сливной шланг с соединительной деталью
шланга для устройства защиты от переливания (рис. 3-1
- рис. 3-3, поз. 23).
– Использ
овать прозрачный сливной шланг (выливаю-
щаяся вода должна быть видна).
– Подключить сливной шланг к сливному устройству
достаточных размеров.
– Сл
ив не должен быть закрываемым.
