[HT/NT Contact] = 1 [HT/NT Contact] = 0
1 Ящик домового ввода для низкотарифного подключения к
сети
2 Прием
ник для обработки управляющего сигнала HT/NT
3 Э
лектропитание наружного блока теплового насоса (см.
соответствующее руководство по монтажу наружного
блока теплового насоса)
4 Беспотен
циальный переключающий контакт для внутрен-
него блока теплового н
асоса

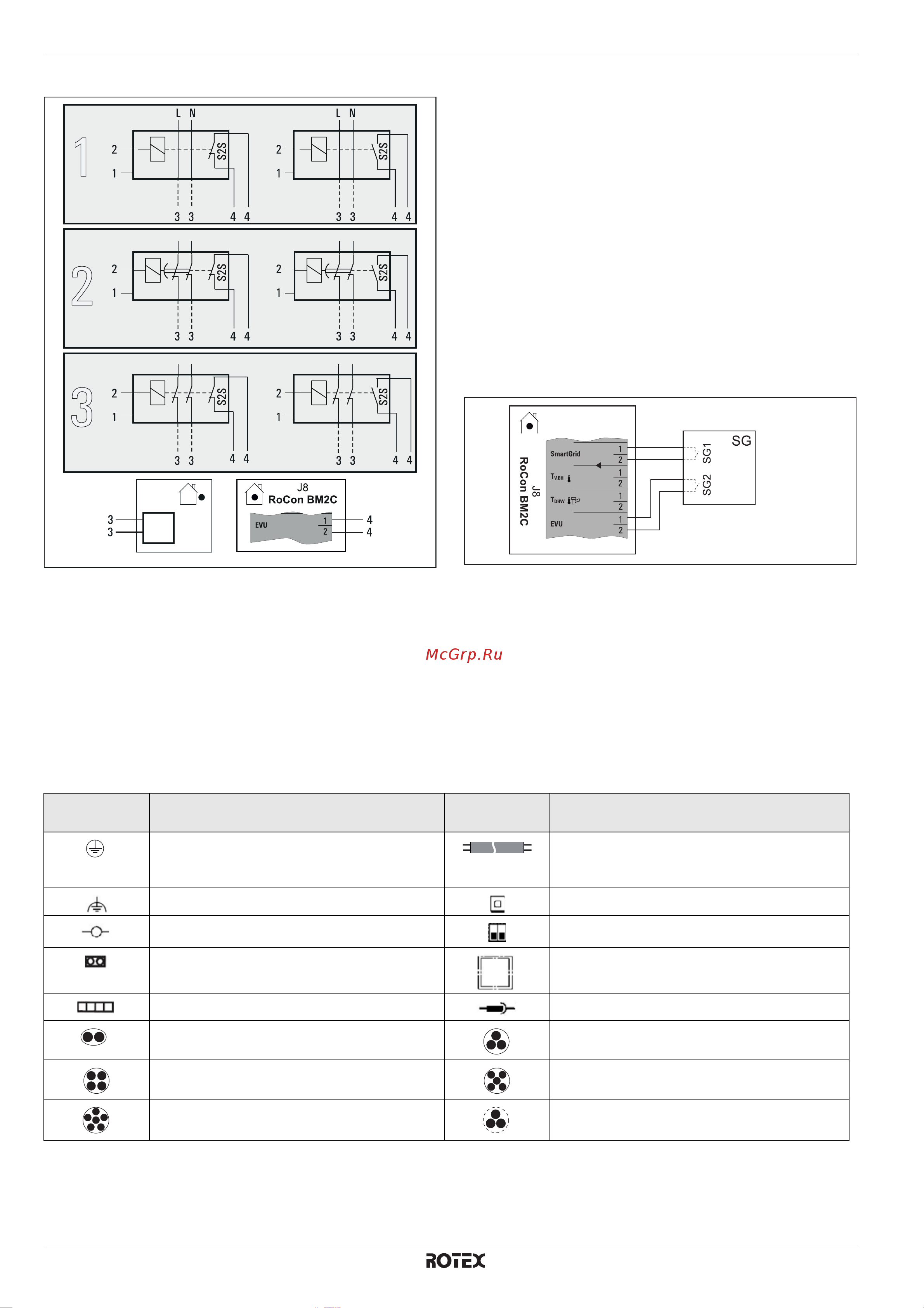

Pис. 4-44 Под
ключение переключающего контакта HT/NT
Руководство по монтажу и техобслуживанию
34
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
4 x Установка и монтаж
4.5.15 Подключение интеллигентного регулятора
(Smart Grid - SG)
Как только функция активируется с помощью параметра
[SMART GRID] = 1 (см. руководство по эксплуатации контр-
оллера), то в зави
симости от сигнала энергоснабжающего
предприятия тепловой насос переключается в режим ожида-
ния Sta
nd-by, обычный режим или в высокотемпературный
режим работы.
Для этого беспотенциальные переключающие контакты
SG1/SG2 интеллигентного регулятора быть подключены к
разъему J8, подключения Smart Grid и EVU, на печатной
плате RoCon BM2C (см. рис. 4-45).
Как только активируется функция Smart Grid, автоматически
деактивируется функция HT/NT. В зависимости от значения
параметра [Mode SG] выполняется различный режим работы
теплового насоса (см. руководство по эксплуатации контрол-
лера).
Pис. 4-45 Подключение Smart Grid
4.5.16 Условные обозначения для схем подключений и электросхем
Условные
обозначения
Пояснение Условные
обозначения
Пояснение
Защитное заземление
Внешняя проводка (частично указывается
количество отдельных жил и напряжение
сети.)
Бесшумное заземление Кнопка
Соединительный контакт DIP-переключатель
Штекерное соединение Опциональная деталь
Клеммная колодка Штепсельное соединение
2-жильная проводка (неэкранированная) 3-жильная проводка (неэкранированная)
4-жильная проводка (неэкранированная) 5-жильная проводка (неэкранированная)
6-жильная проводка (неэкранированная)
Проводка экранированная (пример: 3-жиль-
ная)
Tабл. 4-2 Условные обозначения для схем подключений и электросхем
