4 x Установка и монтаж
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
31
4.5.10 Подключение комнатного термостата ROTEX
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по
установке и управлению.

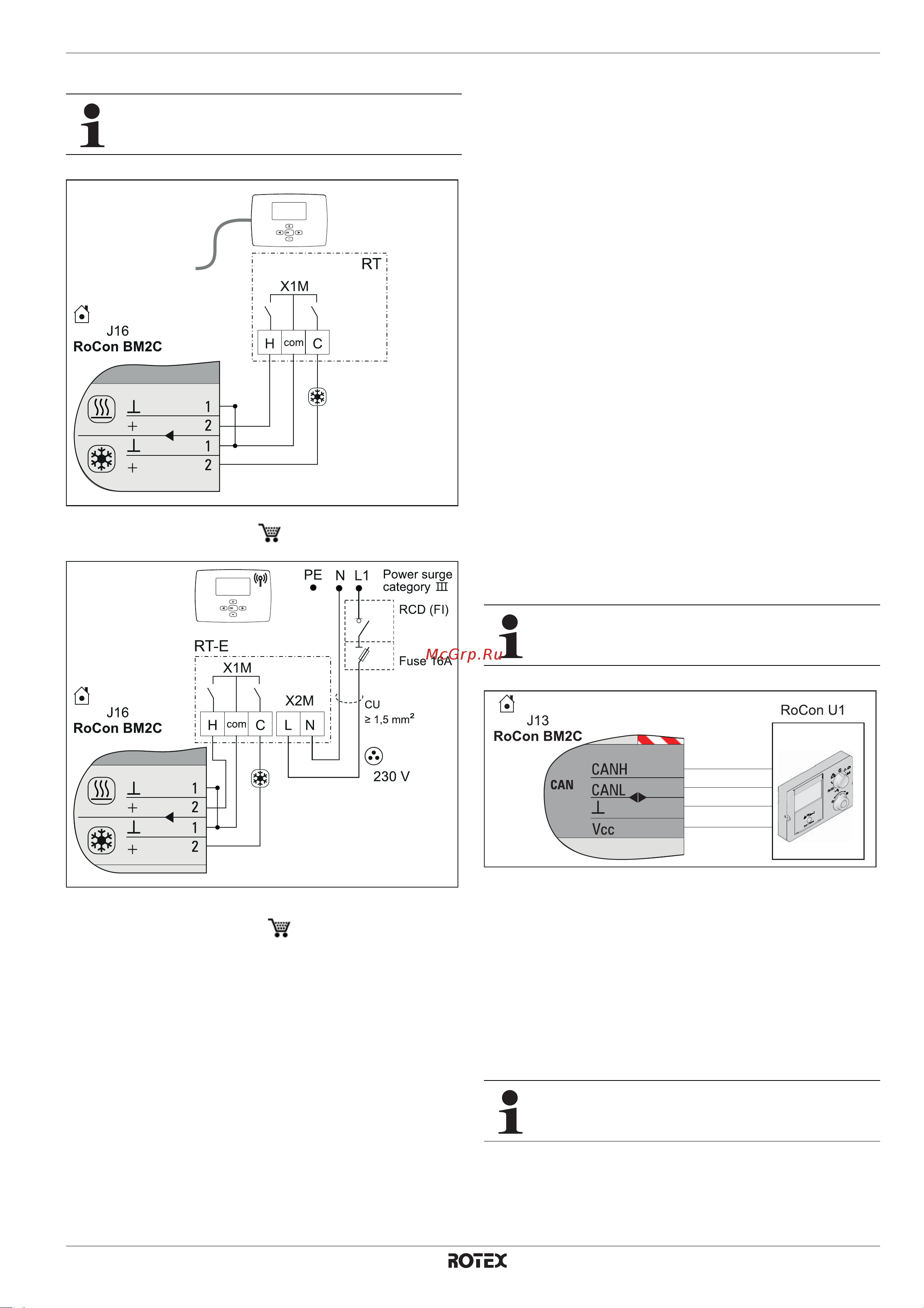

Pис. 4-38 Подключение с проводным комнатным термостатом
(RT = ROTEX RKRTW, 14 10 03)
Pис. 4-39 Подключение с беспроводным комнатным термоста-
том
(RT-E = ROTEX RKRTR, 14 10 04)
4.5.11 Подключение опциональных компонентов
системы RoCon ROTEX
Опциональные устройства RoCon соединяется через 4-жиль-
ную ши
ну CAN с устройством ROTEX HPSU monobloc
compact (подключение J13).
Компания ROTEX рекомендует применять для этого экрани-
рованные провода со следующими характеристиками:
– Стандарт согласно ISO 11898, UL/CSA тип CMX (UL 444)
– Внешняя оболочка из ПВХ с невоспламеняемостью
согласно IEC 60332-1-2
– До 40 м - минимальное сечен
ие 0,75 мм
2
. С увеличением
длины требуется большее сечение провода.
Для со
единения шин CAN нескольких устройств RoCon
можно применять обычные ответвительные коробки.
Следить за раздельной укладкой сетевых проводов, прово-
дов датчиков и шин передачи данных. Использовать только
кабельные каналы с перегородками или раздельные кабель-
ные ка
налы с расстоянием не менее 2 см. Перекрещивание
проводов допустимо.
Во всей системе RoCon возможно соединение до 16
устройств с общей длиной проводов до 800 м.
Комнатное устройство ROTEX RoCon U1
Для дистанционной настройки режимов работы и значений
заданной температуры в помещении из другого помещения
для каждого контура отопления может быть подключено
отдельное комнатное устройство RoCon U1.
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по
установке и управлению.
Pис. 4-40 Подключение комнатного устройства RoCon U1
Модуль смесителя ROTEX RoCon M1
К устройству ROTEX HPSU monobloc compact можно подклю-
чить мо
дуль смесителя RoCon M1, управление которым
выполняется с помощью электронного контроллера
RoCon mb.
Подключение шин пе
редачи данных CAN идентично с
рис. 4-40 на подключении к разъему J13 устройства ROTEX
HPSU monobloc compact.
К данному компоненту прилагается отдельное руко-
водство, сод
ержащее в том числе и указания по
установке и управлению.
