Руководство по монтажу и техобслуживанию
28
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
4 x Установка и монтаж
4.5.4 Подключение устройства ROTEX HPSU
monobloc compact к сети
Гибкий кабель для подключения к сети подключен внутри к
устройству.
● Проверить напряжение питания (~230 В, 50 Гц).
● Обесточить соответствую
щий распределительный ящик
домовой установки.
● Подсоединить кабель для подключения устройства
ROTEX HPSU monobloc compact к сети через устанавли-
ваемый за
казчиком, размыкающий все провода главный
выключатель на распределительном ящике домовой
установки (разъединитель согласно EN 60335-1). Сл
е-
дить за правильностью полярности.
наружный блок и оп
циональные принадлежности должны
быть раздельно подключены к контроллеру устройства
ROTEX HPSU monobloc compact. Для этого необходимо
снять защитный кожух устройства ROTEX HPSU monobloc
compact (см. главу 4.3) и, пр
и необходимости, открыть корпус
контроллера (см. главу 4.5.5).

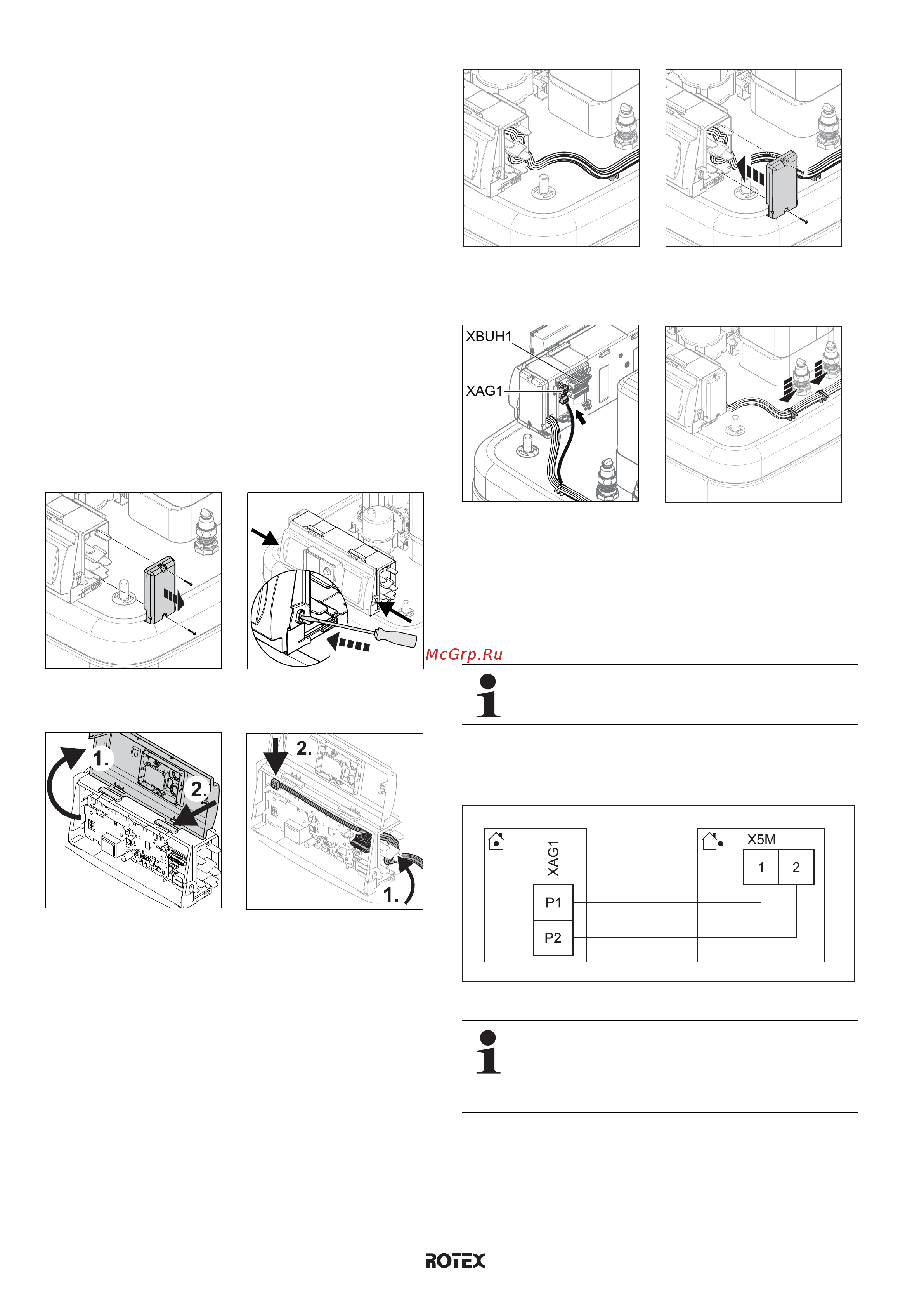

4.5.5 Открывание корпуса контроллера и
выполнение электрических подключений
Pис. 4-26 Снять правую крышку
корпуса.
Pис. 4-27 Деблокировать пере-
днюю пан
ель.
Pис. 4-28 Открыть переднюю
панель и привести в
монтажное положе-
ние.
Pис. 4-29 Ул
ожить проводку в
контроллер и выпол-
нить эл
ектрические
подключения.
Pис. 4-30 Уложить проводку в
правой крышке кор-
пуса.
Pис. 4-31 Установить крышку
корпуса.
Pис. 4-32 Выполнить электри-
ческие по
дключения
на задней стороне
устройства (см.
главу 4.5.1).
Pис. 4-33 Закрепить п
роводку
на накопительном
баке.
4.5.6 Подключение наружного блока теплового
насоса
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по
установке и управлению.
●Снять защитный ко
жух (см. главу 4.3).
●Подключить нару
жный блок теплового насоса к клеммной
колодке XAG1 (см. рис. 4-32, рис. 4-34).
Pис. 4-34 Подключение наружного блока теплового насоса
При отключении наружного блока теплового насоса
через коммутационное устройство, предписывае-
мое э
нергоснабжающим предприятием (EVU), вну-
тренний блок
ROTEX HPSU monobloc compact не
отключается (см. главу 4.5.14).
