8 x Ошибки, неисправности и сообщения
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
67
8.4 Контроль и конфигурация DIP-
переключателя
ОСТОРОЖНО!
При прикосновении к токоведущим частям
возможно получение удара электрическим
током и опасных для жизни травм и ожогов.
● Перед началом работ на токоведущих
частях отключить от сети электропита-
ния все электрические цепи установки
(выключить внешний главный выключа-
тель, разомкнуть предохранитель) и обез-
опасить от случайного включения.

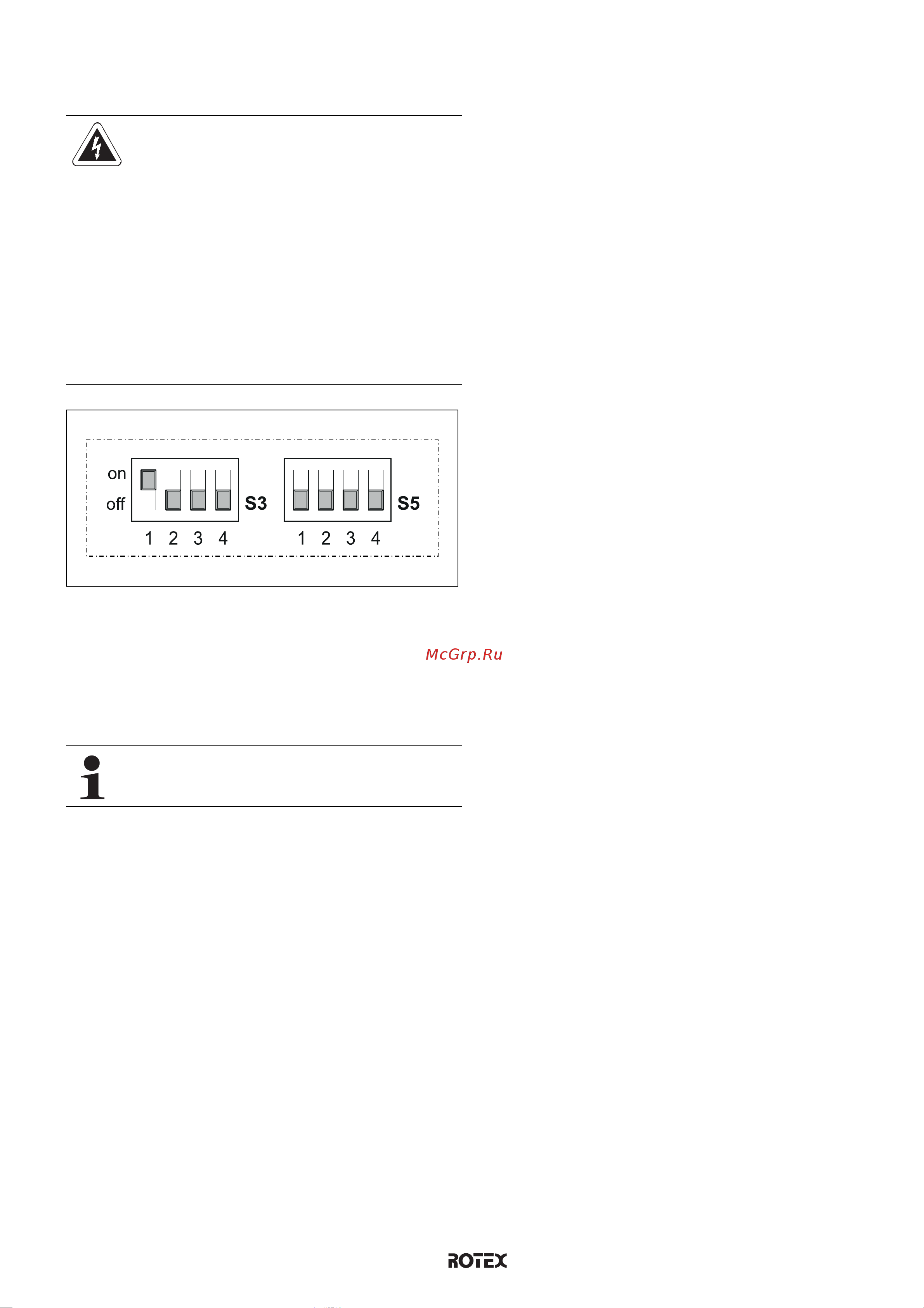

Pис. 8-5 Настройка DIP-переключателя наRoCon BM2C
● Обесточить установку.
●Проверить настройку DIP-переключателя на печатной
плате RoCon BM2C ус
тройства ROTEX HPSU monobloc
compact и, при необходимости, настроить (см. рис. 8-5).
Не разрешается изменять заводскую настройку.
● Закрыть ко
рпус контроллера и вновь подключить элек-
тропитание.
Настройки DIP-переключателя распознаются
только после краткого прерывания электропитания.
8.5 Аварийный режим
При неправильных настройках электронного контроллера
поддержание аварийного режима отопления возможно
путем активирования на контроллере специальной функции
«Manual Operation» (см. руководство по эксплуатации контр-
оллера).
При исп
равных 3-ходовых клапанах устройство ROTEX
HPSU monobloc compact переключается в режим нагрева.
Необходимая температура подачи задается с помощью
поворотной кнопки.
