Руководство по монтажу и техобслуживанию
50
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
8 x Ошибки, неисправности и сообщения
8 Ошибки, неисправности и сообщения
ВНИМАНИЕ!
Электростатический заряд может привести к
пробоям под действием напряжения, что
может привести к разрушению электронных
частей.
● Перед прикасанием к печатной плате
обеспечить выравнивание потенциалов.
8.1 Обнаружение ошибок, устранение
неисправностей
Электронный контроллер устройства ROTEX HPSU
monobloc compact:
– сигн
ализирует об ошибке с помощью красной фоновой
подсветки дисплея и показывает на дисплее код неи-
справности (см. гл
аву табл. 8-2).
– п
оказывает информационные сообщения о режиме
работы, которые не выделены красной фоновой подсвет-
кой.
Интегрированный п
ротокол сохраняет до 15 сообщений об
ошибках или прочих информационных сообщений о режиме
работы, поступившие в последний момент.
В зависимости от режима работы сообщения передаются и
на подключенные комнатные устройства или комнатные тер-
мостаты.
8.1.1 Текущее отображение неисправности
1
2
3
E 75
Inside Unit::
Address::
Boiler
0
1 Сообщение об ошибке в виде кода (см. главу табл. 8-2)
2 Указан
ие местоположения (устройства) обнаруженной
ошибки
3 Адрес шин
ы данных устройства, вызвавшего ошибку

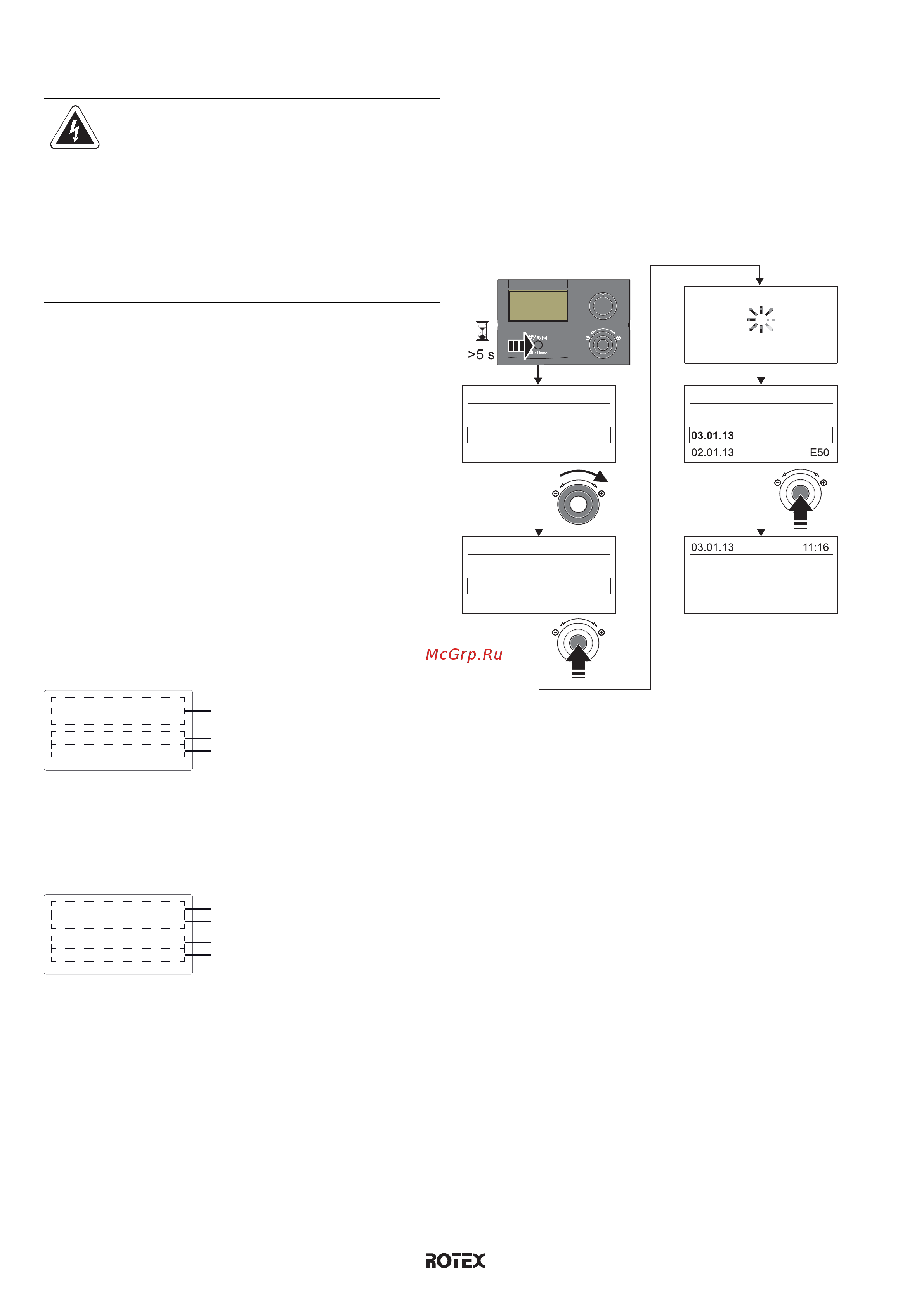

Pис. 8-1 Отображение те
кущего сообщения об ошибке (ошибка
контроллера)
1
2
3
4
Inside Unit::
Address::
Heating Module
0
E 9001/80
Fault T-return
1 Сообщение об ошибке в виде кода (см. главу табл. 8-2)
2 Со
общение об ошибке в виде текста (см. главу табл. 8-2)
3 Указан
ие местоположения (устройства) обнаруженной
ошибки
4 Адрес шин
ы данных устройства, вызвавшего ошибку
Pис. 8-2 Отображение те
кущего сообщения об ошибке (ошибка
теплового насоса)
8.1.2 Считывание протокола
Считывание протокола возможно на уровне «Special Level»
(см. рис. 8-3).
При этом последнее поступившее (самое актуальное) сооб-
щение находи
тся на первом месте. При поступлении нового
сообщения все предыдущие сообщения перемещаются на
последующее место в направлении конца. 15-е сообщение
удаляется при поступлении нового сообщения.
E75E75
E75
Special Level
Manual Operation
FA failure
Protocol
Special Level
FA failure
Protocol
Timeprog Reset
Inside Unit::
Address::
Boiler
0
Read Protocol
Pис. 8-3 Считывание протокола
8.1.3 Устранение неисправностей
Информационные сообщения, показываемые без красной
фоновой подсветки, как правило, не ведут к продолжи-
тельным ог
раничениям работы устройства ROTEX HPSU
monobloc compact.
Сообщения, показываемые с кодом неисправности E.... и
красной фоновой подсветкой, нуждаются в устранении
неисправности со стороны авторизованных и квалифици-
рованных сп
ециалистов по системам отопления.
Информация о пред
упреждающих сообщениях, см.
главу 8.3.
● Определить и устранить причину неисправности.
– С
работал контактор:
На дисплее контроллера отсутствует индикация. Выя-
вить причину срабатывания контактора и устранить неи-
справность. Вн
овь запустить установку.
После устранения причины неисправности установка
продолжает нормальную работу.
– Контакто
р не сработал:
a) Ко
ды неисправности не отображаются, хотя
установка не работает надлежащим образом. Найти и
устранить причины (см. главу 8.2).
После устранения причины неисправности установка
продолжает нормальную работу.
b) Ко
ды неисправности отображаются, до тех пор пока
существуют условия неисправности. Найти и
