4 x Установка и монтаж
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
33
4.5.13 Подключение переключающих контактов
(выходы AUX)
Переключающие контакты (выход AUX) могут использо-
ваться для ра
зличных параметрируемых функций.
Если устройство ROTEX
HPSU monobloc compact находится
в режиме работы [Cooling], то замыкается переключающий
контакт B-B1. Переключающий контакт B-B1 используется,
например, для подключения внешнего индикатора статуса
(«режим охлаждения активен») или как переключающий кон-
такт (нагрев/охл
аждение) на базовом модуле контроллера
системы отопления нагретым полом ROTEX RoCon UFH .
К данному компоненту прилагается отдельное руко-
водство, соде
ржащее в том числе и указания по
установке и управлению.
Переключающий ко
нтакт A-A1-A2 включается при наступле-
нии настрое
нных в параметре [AUX Fct] условий (см. руко-
водство по эксплуатации контроллера).
3J
&0%QR&R5
3J
&0%QR&R5
$8;
B
B
1
A
A
1
A
2
$8;
B
B
1
A
A
1
A
2
L
L
L/ +
L/ +
N / -
N / -
N
N
250V, max. 63 mA
250V, max. 63 mA
250V, max. 63 mA
250V, max. 63 mA
≤ 15 W
> 15 W
max.1A
max.1A
'& ื9 $&

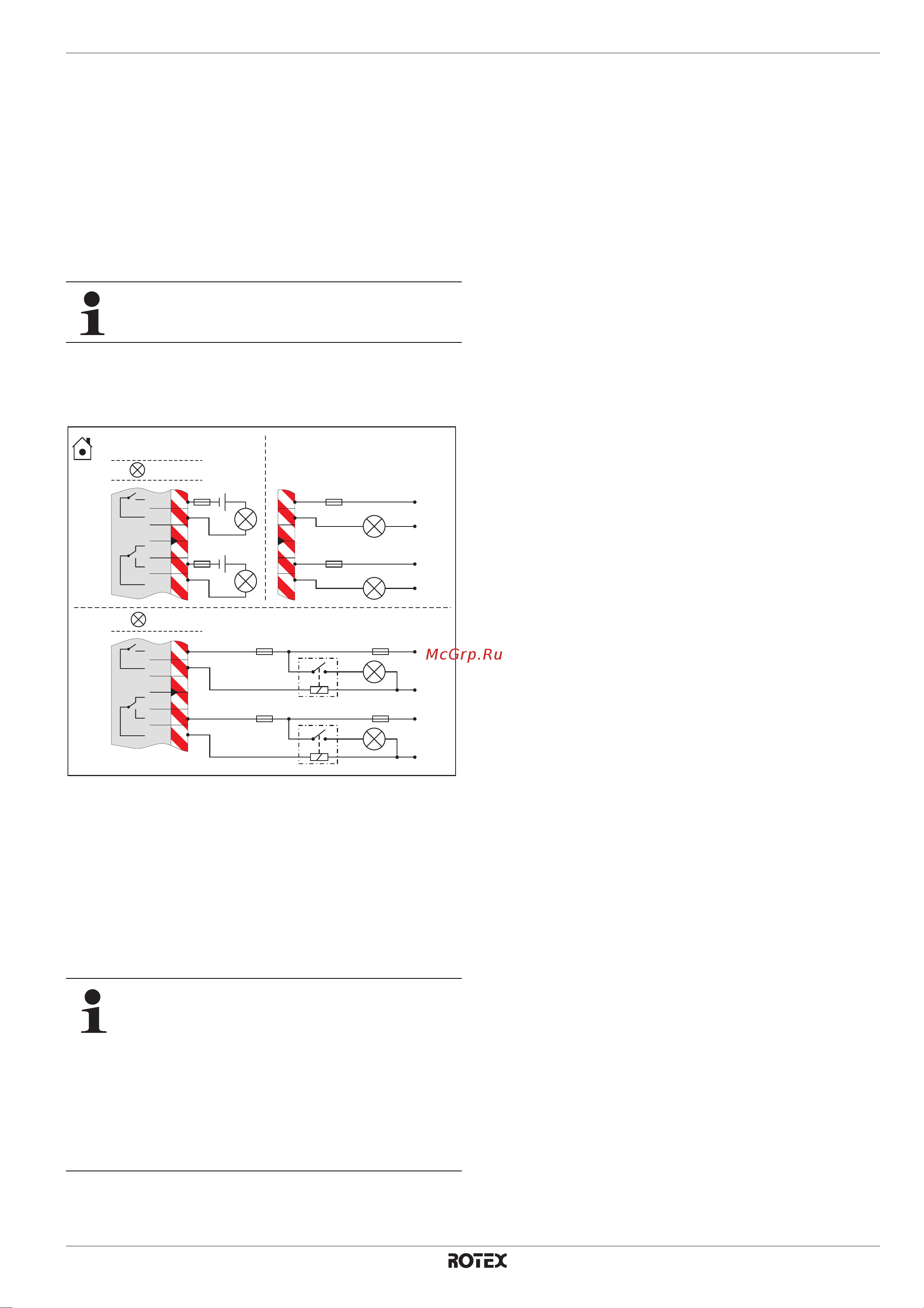

Pис. 4-43 Подключение переключающего контакта (выход AUX)
Применяемые согласно варианту 2 (подключаемая мощ-
ность > 15 ватт) реле до
лжны быть предназначены для
100 %-ной п
родолжительности включения.
Переключающий ко
нтакт A-A1-A2 может применяться,
например, для управления теплогенератором в бивален-
тных системах отопления, состоящих из устройства ROTEX
HPSU monobloc compact и котла на газовом или на жидком
топливе. Примеры для подключения гидравлической
системы показаны в главе 9.
При подключенном A1 или конденсационном котле
G-plus параметр [AUX Fct] и параметр [AUX time]
должны быть настроены согласно нужной функции.
см. руководство по эксплуатации «Контроллер ROTEX
RoCon mb» > главу «Настройки параметров».
Подробную информацию по электрическому подключению
и соответствующим настройкам параметров для подобных
бивалентных систем отопления можно найти в Интернете
или узнать у фирмы-партнера по сервисному обслужива-
нию.
4.5.14 Низкотарифное подключение к сети (HT/NT)
Если наружный блок подключается к низкотарифному под-
ключению к сети, то бес
потенциальный переключающий
контакт S2S приемника, обрабатывающего входной сигнал
низкого тарифа от энергоснабжающего предприятия (EVU),
необходимо подключить к разъему J8, подключение EVU на
печатной плате RoCon BM2C (см. рис. 4-44).
При настройк
е параметра [HT/NT Function] > 0 в периоды
высокого тарифа отключаются определенные компоненты
системы (см. руководство по эксплуатации контроллера).
Распространены следующие типы низкотарифного подклю-
чения к сети:
– Тип 1: При данном виде низкотарифного подключения
к сети электропитание наружного блока теплового
насоса не прерывается.
– Тип 2: При да
нном виде низкотарифного подключения
к сети электропитание наружного блока теплового
насоса прерывается после определенного проме-
жутка вре
мени.
– Тип 3: При данном виде низкотарифного подключения
к сети электропитание наружного блока теплового
насоса прерывается немедленно.
Беспотенциальный п
ереключающий контакт S2S может быть
выполнен в качестве размыкающего или замыкающего
переключающего контакта.
a) При ва
рианте исполнения в качестве размыкающего
контакта должен быть настроен параметр [HT/NT
Contact] = 1.
При от
правке сигнала низкого тарифа от EVU размыка-
ется переключающий контакт S2S. Установка переключа-
ется на «Принудительное ВЫКЛ.». При повторной
отправке сигнала беспотенциальный переключающий
контакт S2S замыкается, а установка продолжает работу.
b) При ва
рианте исполнения в качестве замыкающего
контакта должен быть настроен параметр [HT/NT
Contact] = 0.
При от
правке сигнала низкого тарифа от EVU замыкается
переключающий контакт S2S. Установка переключается
на «Принудительное ВЫКЛ.». При повторной отправке
сигнала беспотенциальный переключающий контакт S2S
размыкается, а установка продолжает работу.
