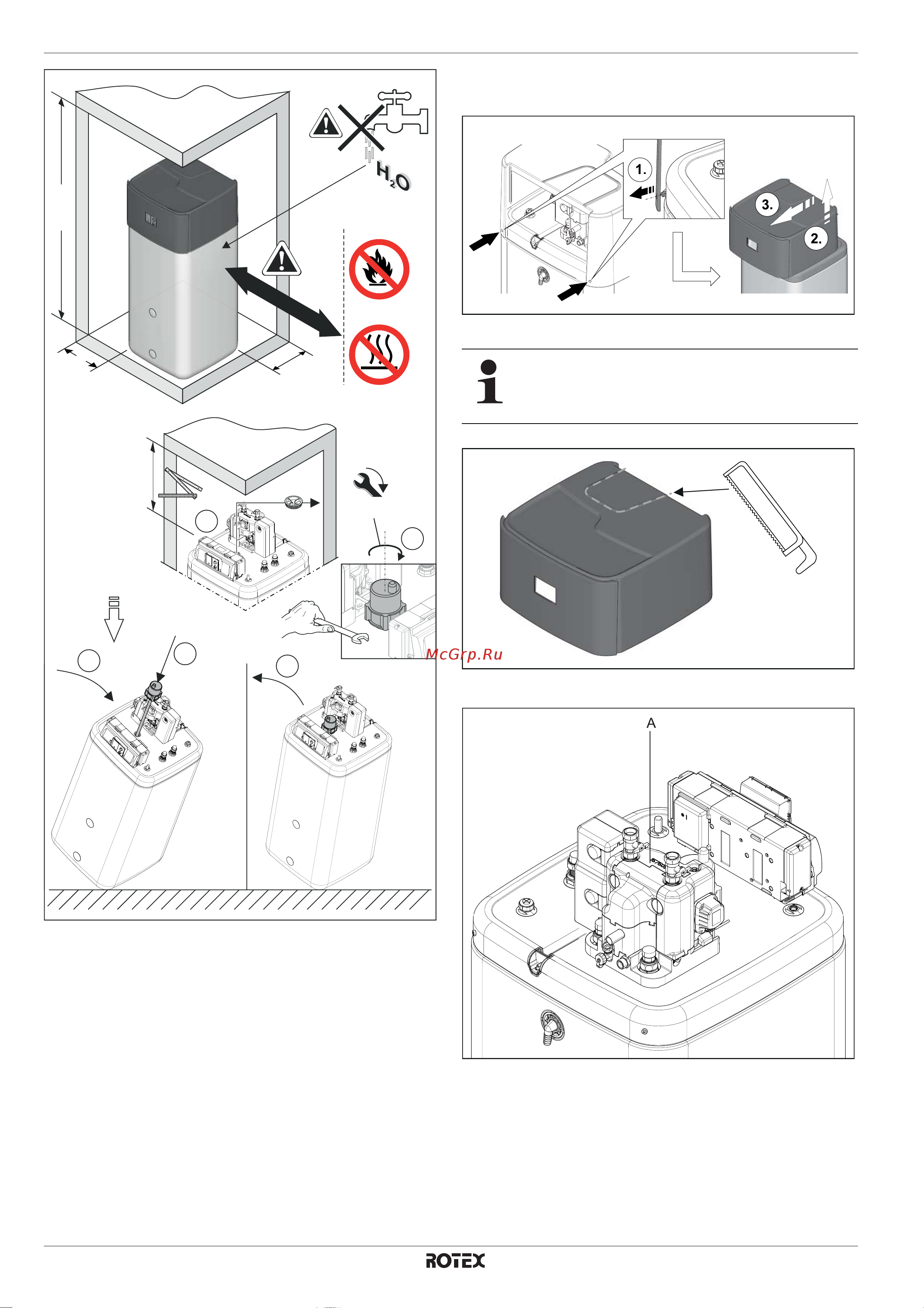

Pис. 4-5 Установка (на примере RKHWMX(B)500C с установлен-
ным опц
иональным резервным нагревателем)
Руководство по монтажу и техобслуживанию
18
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
4 x Установка и монтаж
4.3 Снятие защитного кожуха и теплоизоляции
● Приподняв защитный кожух сзади, снять его спереди.
Pис. 4-6 Снятие защитного кожуха
Если в связи с условиями установки требуется
гидравлическое по
дключение прямо вверх, то в
защитном кожухе можно сделать вырез по пунктир-
ной линии.
Pис. 4-7 Выполнение выреза в кожухе
Pис. 4-8 ROTEX HPSU monobloc compact без защитного кожуха
