7 x Осмотр и техобслуживание
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
49
6. Заполнить установку водой до достижения на внешнем
манометре заданного давления установки (высота
установки +2
м, при этом 1 м вод. столба = 0,1 бар).
Предохранительный клапан сброса давления не
должен срабатывать!
7. Закрыть ручной выпускной клапан, как только в
выступающей воде исчезнут пузыри.
8. Закрыть водоспускной кран (рис. 7-2, поз. 4). Кран KFE
должен оставать
ся открытым, чтобы можно было считать
напор воды на внешнем манометре.
9. Включить электропитание устройства HPSU monobloc
compact.
10. Установить поворотный выключатель в положение
«Operating Mode» и выбрать «Heating».
После запуска устройство ROTEX HPSU monobloc
compact работает в режиме нагрева горячей воды.
11. В режиме нагрева горячей воды постоянно проверять
напор воды на внешнем манометре и, при
необходимости, долить воду через кран KFE (рис. 7-2,
поз. 2).
12. Удалить воздух из всей системы отопления, как
описывается в главе 5.1.4, (отк
рыть регулировочные
клапаны установки. Одновременно можно через
распределитель системы отопления нагретым полом
заполнить и промыть систему отопления нагретым
полом.).
Функция продувки воздухом
(см. руководство по эксплуатации
контроллера)
13. Вн
овь проверить напор воды на внешнем манометре и,
при необходимости, долить воду через кран KFE
(рис. 7-2, поз. 2).
14. Снять шланг для заполнения (рис. 7-2, поз. 1) с
возвратным кл
апаном с крана KFE (рис. 7-2, поз. 2).

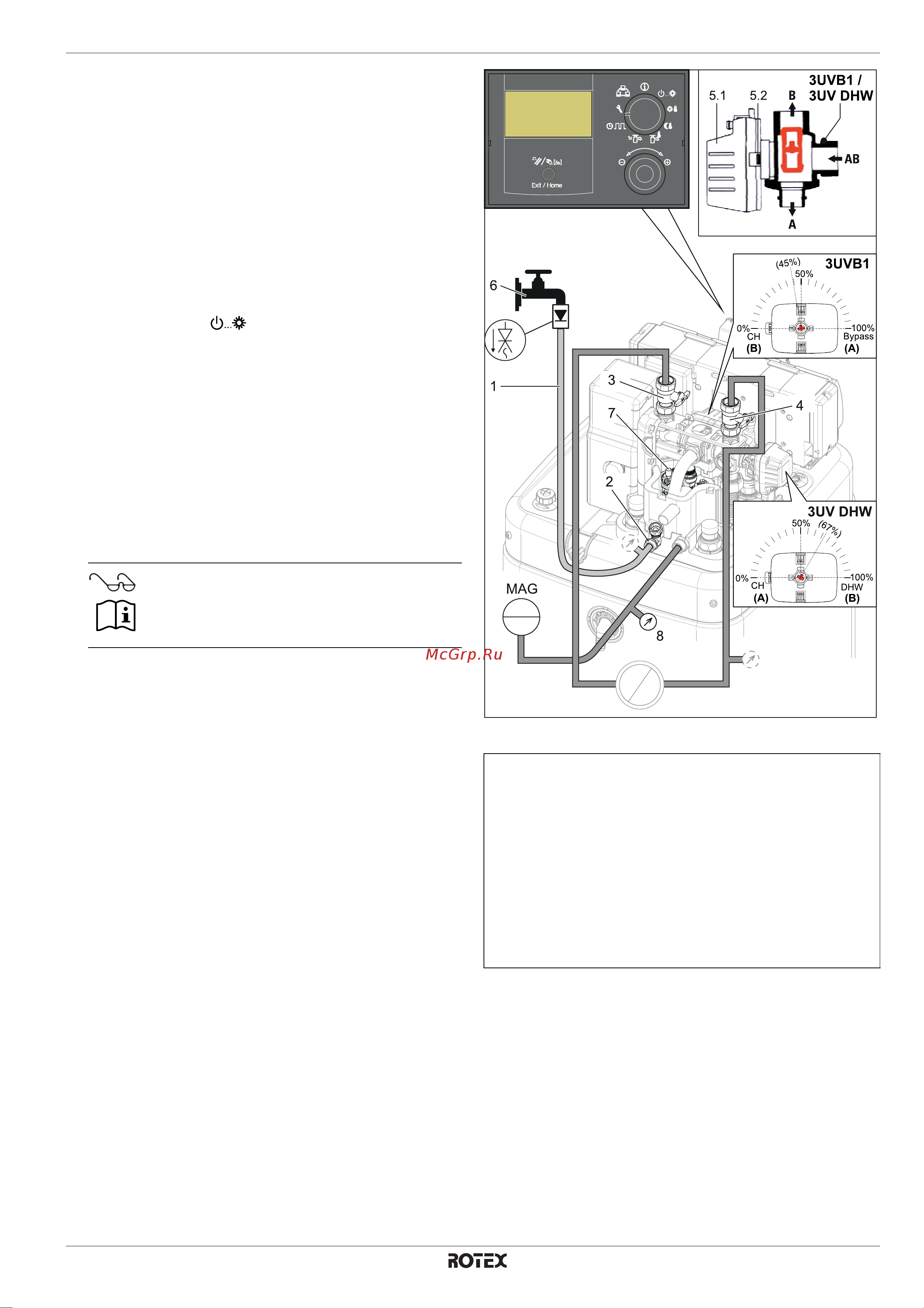

Pис. 7-2 Заполнение контура отопления и загрузки бака
1 Шл
анг для заполнения с
возвратным клапаном (и
манометром
1)
)
2 Кра
н KFE
3 Ша
ровой кран подающей
линии системы отопле-
ния
4 Ша
ровой кран обратной
линии системы отопле-
ния
5.1 Пр
ивод клапана
5.2 Кн
опка деблокировки при-
вода
6 Водосп
ускной кран
7 Автоматический возд
ухо-
отводчик
8 Манометр
3UV DHW
3-ходовой распредели-
тельный клап
ан
3UVB1
3-ходовой смесительный
клапан
1)
если еще не установлен в системе отопления
Tабл. 7-2 Пояснение к рис. 7-2
