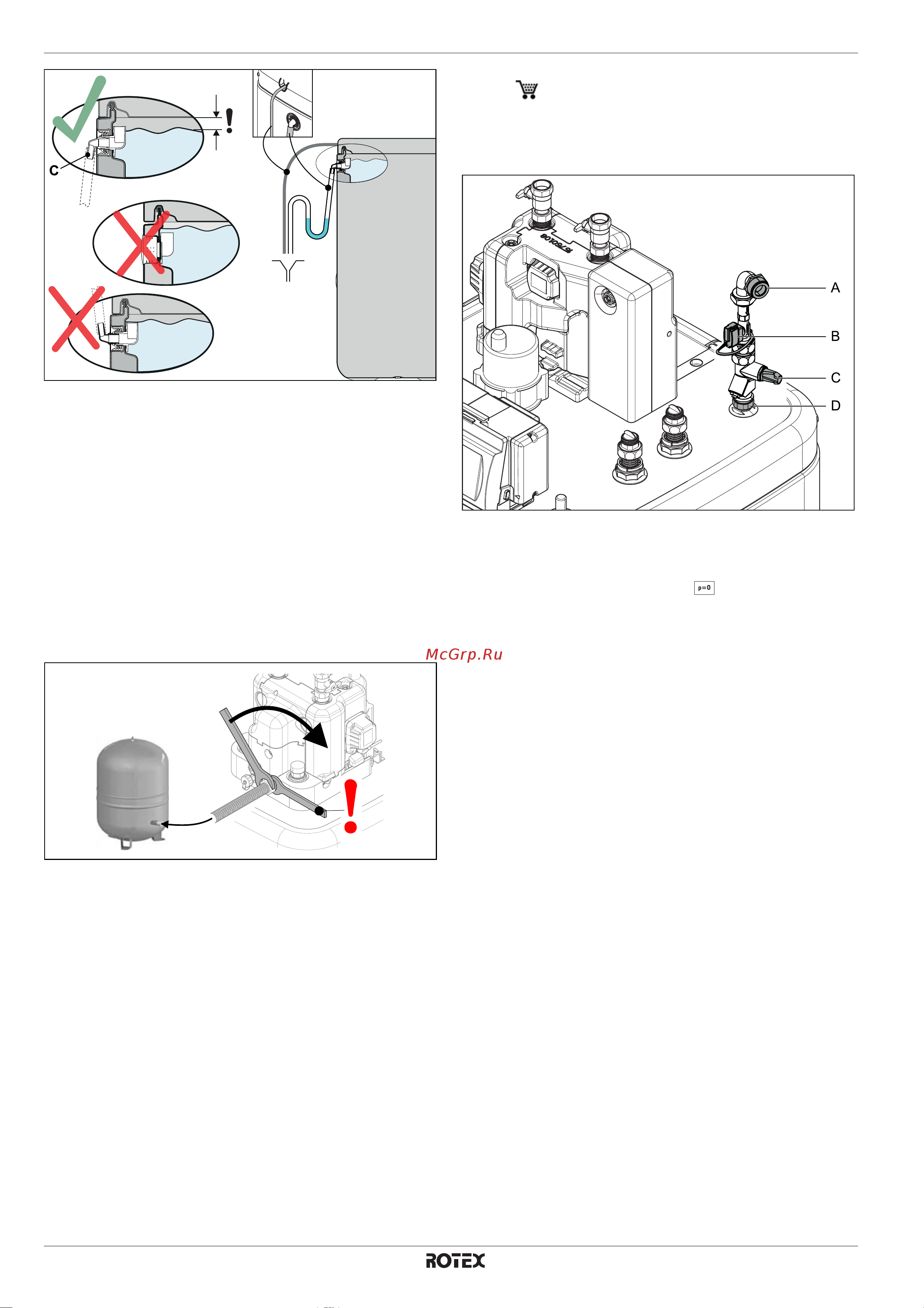

Pис. 4-19 Монтаж сливного шланга на устройстве защиты от
переливания
Руководство по монтажу и техобслуживанию
24
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
4 x Установка и монтаж
●Подключить сливной штуцер на крышке (рис. 3-3, поз. 30)
с помощью входящего в комплект поставки шланга к
сливному устройству.
● Подключение мембранного ра
сширительного сосуда (см.
рис. 4-20)
– По
дключите мембранный расширительный сосуд с
достаточным объемом, предварительно установлен-
ную для системы отопления. Между теплогенерато-
ром и пр
едохранительным клапаном не должны нахо-
диться гидравлические запорные элементы.
– Поместите мембранный расширительный сосуд в
удобное для доступа положение (техобслуживание,
замена деталей)
Pис. 4-20 Монтаж мембранного расширительного сосуда
4.4.3 Установка соединительного набора DB
(
14 15 90)
Опциональный соединительный набор DB обеспечивает
улучшенную доступность для подключения трубопровода
DrainBack (подающий поток гелиоустановки).
A Подключение трубопро-
вода DB (под
ающий поток
гелиоустановки)
B FlowSensor (не входит в
соедин
ительный набор
DB, а в RPS4)
C Огран
ичитель расхода
(FlowGuard)
D Подключе
ние подающего
потока гелиоустановки
к накопительному баку
Pис. 4-21 С
оединительный набор DB
