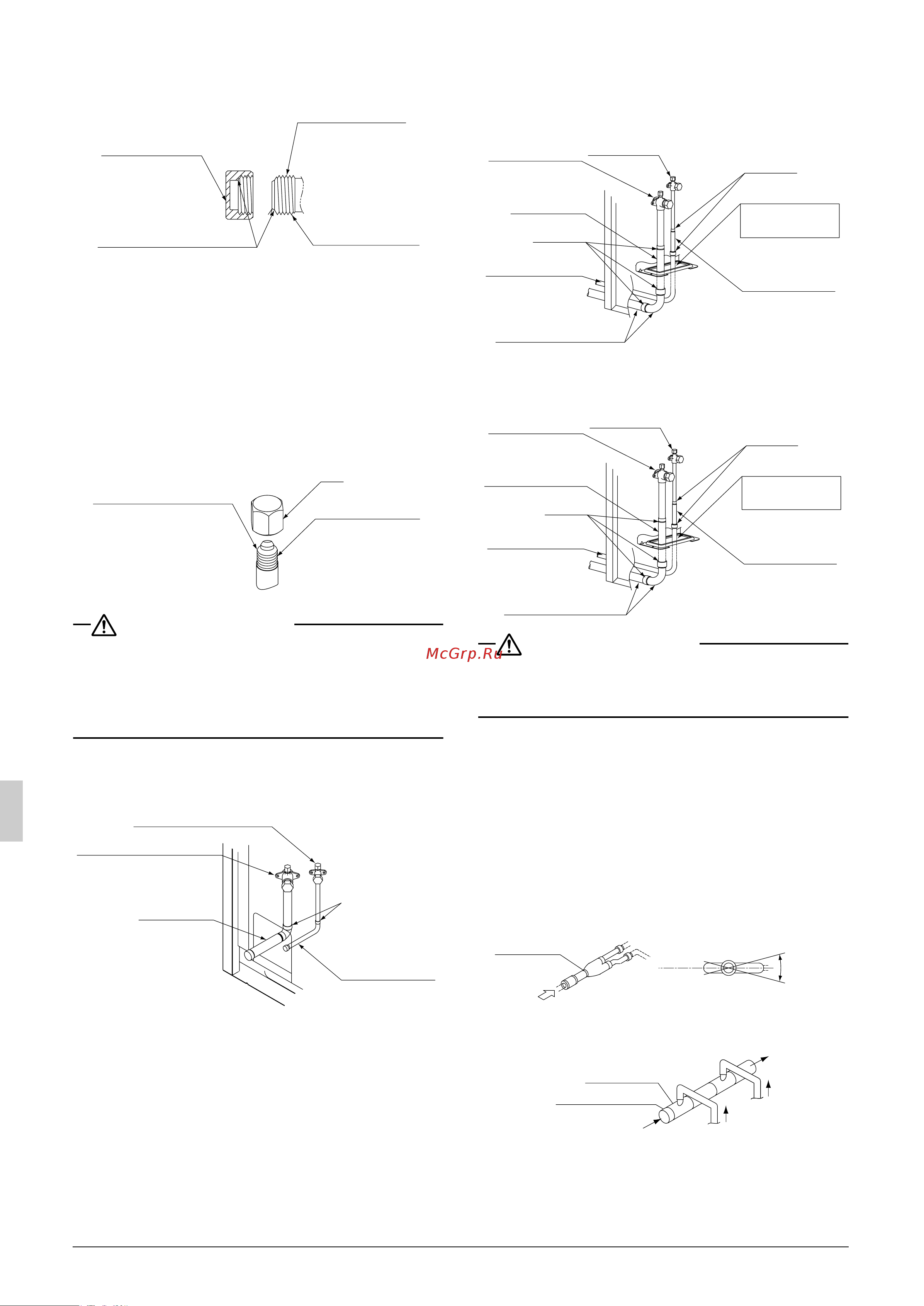

10 Nederlands
• Zorg dat de afsluiterafdekking stevig wordt vastgedraaid nadat de
afsluiter is ingesteld. Zie “Gebruik van de afsluiters” voor de
aantrekkoppels van de afsluiters.
〈Voorzorgsmaatregelen bij het werken aan de onderhoud-
saansluiting〉
• Gebruik een vulslang met een drukstang bij het werken aan de
onderhoudsaansluiting.
• Bij de montage van de dop moet schroefborgmiddel op de
schroefdraad worden aangebracht.
• Breng geen schroefborgmiddel (voor gebruik met wartelmoeren)
op het afdichtingsgedeelte aan.
• Maak de dop stevig vast nadat de werkzaamheden zijn voltooid.
Zie “Gebruik van de afsluiters” voor het aantrekkoppel van de
dop.
VOORZORGSMAATREGELEN
Breng een schroefborgmiddel op het afsluiterafdekking-mon-
tagedeel en de schroefdraad van de onderhoudsaansluiting
aan.
Het is anders mogelijk dat er condenswater binnendringt en bevriest.
Dit kan tot gevolg hebben dat koelmiddelgas lekt of de compressor
foutief werkt omdat de dop vervormd of beschadigd wordt.
3.
Aansluiten van de koelmiddelleidingen op de buitenunits
Bij aansluiting aan de voorzijde
Verwijder de afdekkap voor de afsluiter.
Bij aansluiting aan zijkant (onderzijde)
Open de uitdrukopening op het bodemframe en routeer de leidingen
onder het bodemframe.
VOORZORGSMAATREGELEN
• Controleer of de plaatselijke leidingen niet in contact komen met
overige leidingen, het bodemframe of de zijpanelen van het appa-
raat.
〈Voorzorgsmaatregelen voor de leidingen〉
Voer het aftakken van de leidingen uit terwijl u rekening houdt met de
volgende punten.
• Bij aftakking van de vloeistofleiding een T-koppelstuk of Y-koppel-
stuk gebruiken en dit horizontaal laten lopen. Dit om een ongelijk-
matige stroming van koelmiddel te voorkomen.
• Bij aftakking van de gasleiding een T-koppelstuk gebruiken en de
aftakking zo uitvoeren dat de afgetakte leiding zich boven de
hoofdleiding bevindt (zie de onderstaande afbeelding). Dit om
achterblijven van koelmiddelolie in de binnenunit te voorkomen
wanneer deze niet in bedrijf is.
• Gebruik een Y-koppelstuk voor de vloeistofaftakking en laat de
aftakking horizontaal lopen.
• Gebruik een T-koppelstuk voor de gasaftakking en verbind dit
vanaf boven met de hoofdleiding.
Schroefdraad
Schroefborgmiddel
aanbrengen
Afdichtingsgedeelte
Geen schroefborgmiddel
aanbrengen
Afsluiter
Onderdeel
van montage van
afsluiterafdekking.
Afsluiterafdekking
Afdichtingsgedeelte
Geen schroefborgmiddel
aanbrengen
Schroefdraad
Schroefborgmiddel
aanbrengen
Dop
Afsluiter gasaanvoerzijde
Afsluiter vloeistofzijde
Solderen
Aansluitstuk
vloeistofzijde (1)
Aansluitstuk
gaszijde (1)
Afsluiter
vloeistofzijde
Afsluiter
gasaanvoerzijde
Aansluitstuk
gaszijde (2)
Solderen
Vloeistofleidingen
(niet meegeleverd)
Gasaanvoerleidingen
(niet meegeleverd)
Aansluitstuk
vloeistofzijde (2)
Uitdrukopening
Druk de uitdruk-
opening open.
Solderen
[5A, 6A type]
Afsluiter
vloeistofzijde
Afsluiter
gasaanvoerzijde
Aansluitstuk
gaszijde (1)
Solderen
Vloeistofleidingen
(niet meegeleverd)
Gasaanvoerleidingen
(niet meegeleverd)
Aansluitstuk
vloeistofzijde (2)
Uitdrukopening
Druk de uitdruk-
opening open.
Solderen
[8A, 10A, 12A, 15A, 20A type]
A
Y-koppelstuk
Horizontaal
oppervlak
A-pijl aanzicht
±30˚ of
minder
T-koppelstuk
Hoofdleiding
