Nederlands 9
• Voorkom beschadiging van de behuizing.
• Na het uitkloppen van de openingen wordt het aanbevolen ruwe
gedeelten bij te werken en deze te verven met reparatieverf om
roestvorming te voorkomen.
• Bij het leiden van elektrische bedrading door de uitdrukopenin-
gen, de bedrading met een pijp of moffen beschermen om besch-
adiging van de bedrading te voorkomen.
2.

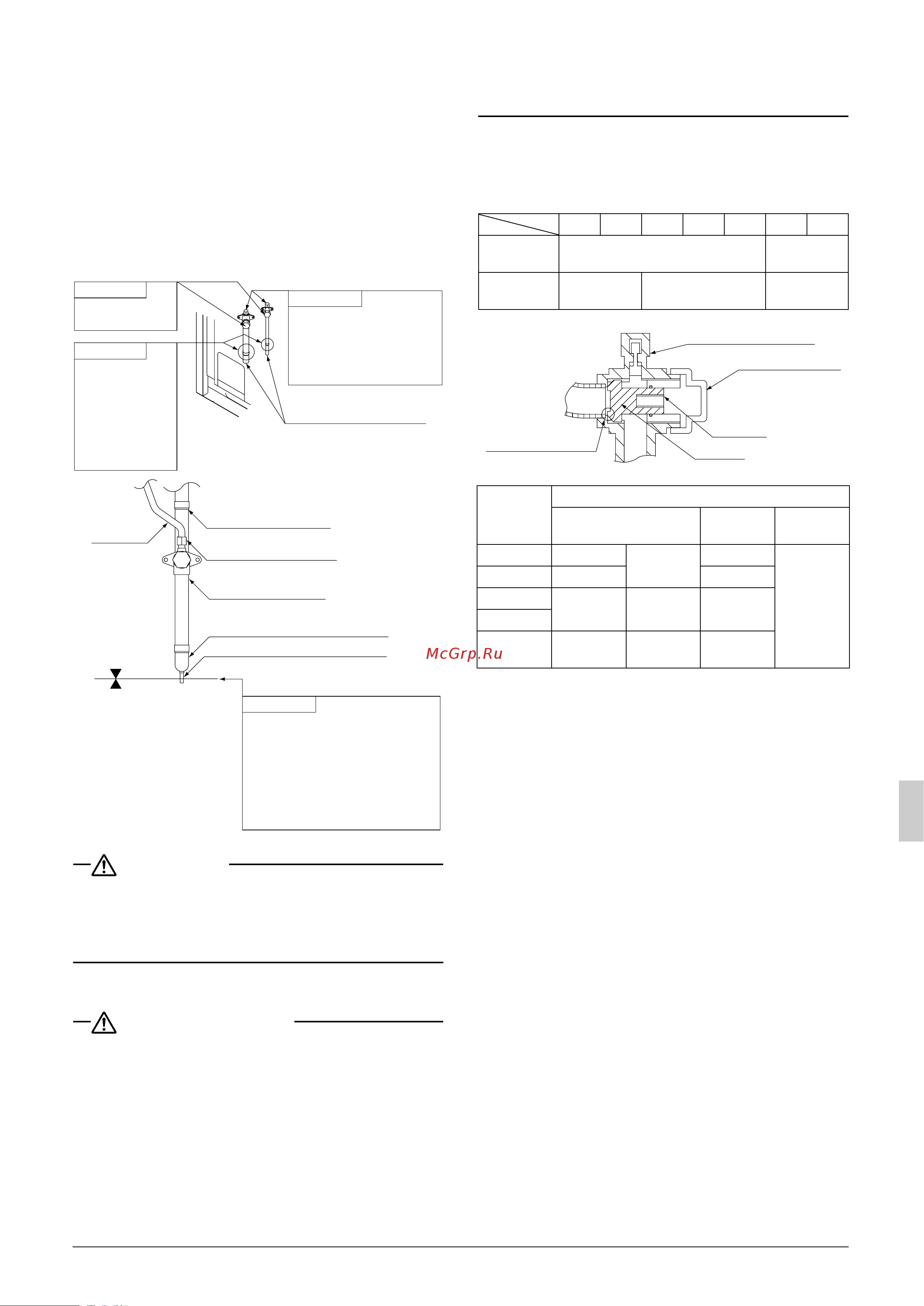

Verwijderen van dichtgeklemde leidingen
Bij het aansluiten van koelmiddelleidingen op de buitenunit, de
dichtgeklemde leidingen aan de hand van onderstaande proce-
dure losmaken.
Zie “
Gebruik van de afsluiters
” voor behandeling van de afsluiters.
WAARSCHUWING
Koppel de dichtgeklemde leidingen los nadat u het koelmiddel-
gas in de leidingen hebt afgevoerd.
Wanneer het soldeermetaal wordt gesmolten zonder dat het koelm-
iddelgas in de leidingen is afgevoerd, kunnen de leidingen ontploffen
met letsel tot gevolg.
Gebruik van de afsluiters
Volg de onderstaande aanwijzingen op wanneer u de afsluiters bedient.
VOORZORGSMAATREGELEN
• De afsluiter niet openen totdat alle stappen aangegeven in
“8-3 Controleren van de apparatuur en de installatiecondi-
ties” voltooid zijn.
Laat de afsluiter niet openstaan zonder dat de stroom is inge-
schakeld, want anders kan er koelmiddel in de compressor con-
denseren en kan vroegtijdige slijtage van het hoofdstroomcircuit
worden veroorzaakt.
• Zorg dat u het speciaal gereedschap gebruikt voor het werken
aan de afsluiter. De afsluiter is niet van een type met achterste
klepzitting. Wanneer te veel kracht wordt uitgeoefend, kan de afs-
luiter beschadigd raken.
• Gebruik een vulslang wanneer u de onderhoudsaansluiting
gebruikt.
• Controleer of er geen lekkage van koelmiddelgas is nadat de
afdekking en de dop van de afsluiter stevig zijn bevestigd.
〈Aantrekkoppel〉
Controleer aan de hand van de volgende tabel de maten van de afs-
luiters van elk model en de aantrekkoppelwaarden van de betref-
fende afsluiters.
Maten van afsluiters
〈Aanwijzingen voor openen〉
1. Verwijder de afsluiterafdekking en draai de spindel met een inbus-
sleutel linksom.
2. Draai de spindel totdat deze niet meer verder gaat.
3. Maak de afsluiterafdekking stevig vast. Zie de bovenstaande
tabel voor de aantrekkoppels die bij de verschillende maten
horen.
〈Aanwijzingen voor sluiten〉
1. Verwijder de afsluiterafdekking en draai de spindel met een inbus-
sleutel rechtsom.
2. Draai de spindel totdat de spindel in contact komt met het afdich-
tingsgedeelte van de afsluiter.
3. Maak de afsluiterafdekking stevig vast. Zie de bovenstaande
tabel voor de aantrekkoppels die bij de verschillende maten
horen.
〈
Voorzorgsmaatregelen bij het werken aan de afsluiterafdekking
〉
• Wees voorzichtig dat het afdichtingsgedeelte niet wordt beschad-
igd.
• Bij de montage van de afsluiterafdekking moet schroefborgmiddel
op de schroefdraad worden aangebracht.
• Breng geen schroefborgmiddel (voor gebruik met wartelmoeren)
op het afdichtingsgedeelte aan.
Procedure 1
Kijk of de afsluiter
gesloten is.
Procedure 4
Procedure 2
Procedure 3
Dichtgeklemde leidingen
Onderhoudsaansluiting
Afsluiters vloeistofzijde
en gasaanvoerzijde
Leidingen productzijde
Onderhoudsaansluiting
Vulslang
Plaatselijke leidingen
Dichtgeklemde leidingen (Groot)
Dichtgeklemde leidingen (Klein)
Afsnijden
Smelt het
soldeermateriaal met
een brander en maak
de dichtgeklemde
leiding (groot) los
nadat het gas uit de
dichtgeklemde
leiding is afgelaten.
Sluit een vulslang aan op de
onderhoudsaansluiting van de
afsluiters aan de vloeistofzijde
en gasaanvoerzijde en
verwijder het gas uit de
dichtgeklemde leiding.
Snijd het dichtgeklemde leidinggedeelte
(klein) af met een geschikt gereedschap,
zoals een pijpsnijder, en snijd de leiding door
om te controleren of er geen olieresten zijn.
Opmerking: Als er olie uit het doorgesneden
gedeelte komt, de dichtgeklemde leiding
(groot) afsnijden met een pijpsnijder en de
dichtgeklemde leiding verwijderen.
5A type 6A type 8A type
10A type 12A type 15A type 20A type
Afsluiter
vloeistofzijde
φ9,5 φ12,7
Afsluiter
gasaanvoerzijde
φ19,1 φ25,4 φ31,8
Maten van
afsluiters
Aantrekkoppel N•m (rechtsom sluiten)
Spindel (afsluiterhuis)
Afsluit-
erafdekking
Onderhoud-
saansluiting
φ9,5 5,4~6,5
Inbussleutel:
4mm
13,5~16,5
11,5~13,9
φ12,7 8,1~9,9 18,0~22,0
φ19,1
27,0~33,0
Inbussleutel:
8mm
22,5~27,5
φ25,4
φ31,8 26,5~29,4
Inbussleutel:
10mm
44,1~53,9
Onderhoudsaansluiting
Afsluiterafdekking
Inbusgat
Spindel
Afdichtingsgedeelte
06_NL_3P248411-2.fm Page 9 Monday, June 8, 2009 12:51 PM
