18 Español
11. OPERACIÓN DE PRUEBA
Para los operadores de operación de prueba
No opere la unidad exterior solo en la modalidad de prueba.
Procedimiento de operación de prueba
Use el siguiente procedimiento para efectuar una operación de
prueba después que se completen los trabajos de instalación para el
sistema completo:
1.
Abra completamente las válvulas de cierre en los lados de gas y
líquido de la unidad exterior.
2.
Ajuste el interruptor OPERACIÓN de la unidad exterior a
ENCENDIDO.
Nota: Antes de encender la unidad, verifique que la cubierta de la
tubería y la tapa de la caja de control de la unidad exterior
estén cerradas.
3.
Verifique la condición de sellado de la unidad exterior a través de
la mirilla. Asegúrese que la cantidad de refrigerante es suficiente.
4.
Asegúrese que el aire frío sopla desde la unidad interior.
Verifique que la temperatura interna esté cayendo.
(Verifique que la temperatura caerá y alcanzará la temperatura de
ajuste en la unidad interna. Tomará aproximadamente 40 minutos
para que la temperatura interior de la unidad interior alcance
–20°C.)
Verifique que la unidad interior (para refrigeración o conge-
lamiento) entre en la operación de descongelamiento.
5.
Apague el interruptor OPERACIÓN de la unidad exterior ajustada
a APAGADO.
(La detención de la operación de la unidad desconectando la ali-
mentación eléctrica directamente es peligrosa. Cuando la unidad
se detiene de esta manera, su función de compensación de corte
de energía puede causar que la operación se reasuma tan pronto
como se reactive la alimentación eléctrica. Adicionalmente, la
detención de la unidad de esta manera puede causar que el com-
presor falle.)
Diagnóstico de errores
• Si el sistema no puede operar normalmente al momento de la
operación de prueba (por ejemplo; el indicador H2P se
enciende), verifique con el código de mal funcionamiento en el
sistema con los interruptores de botón en el PCB de la unidad
exterior, y tome los siguientes pasos.
• Efectúe las verificaciones de otros códigos de mal funciona-
miento y interruptores de botón refiriéndose a la guía técnica pro-
vista.
*1
Ajuste el interruptor de operación a la posición “OFF” para reponer la
alimentación eléctrica y luego retorne el conmutador a la posición
“ON” para rearrancar la unidad.
Si el problema persiste, refiérase al manual de servicio.
PRECAUCIÓN
• No desconecte la alimentación eléctrica por 1 minuto después de
ajustar el conmutador de operación a “ON”.
La detección de filtración eléctrica se efectúa por varios segun-
dos después que el interruptor de operación se ajusta a “ON” y
cada compresor arranca la operación, de manera que la descon-
exión de la alimentación eléctrica durante ese tiempo resultará en
una detección falsa.
Para los concesionarios
• Después que se completa la operación de prueba, verifique que
la cubierta de la tubería y el panel delantero están montados.
• Al momento de la entrega al cliente, use el manual de operación
y explique plenamente la manipulación de los equipos.
• Para las precauciones al momento de la entrega, refiérase al
manual de instalación provisto para cada unidad también.

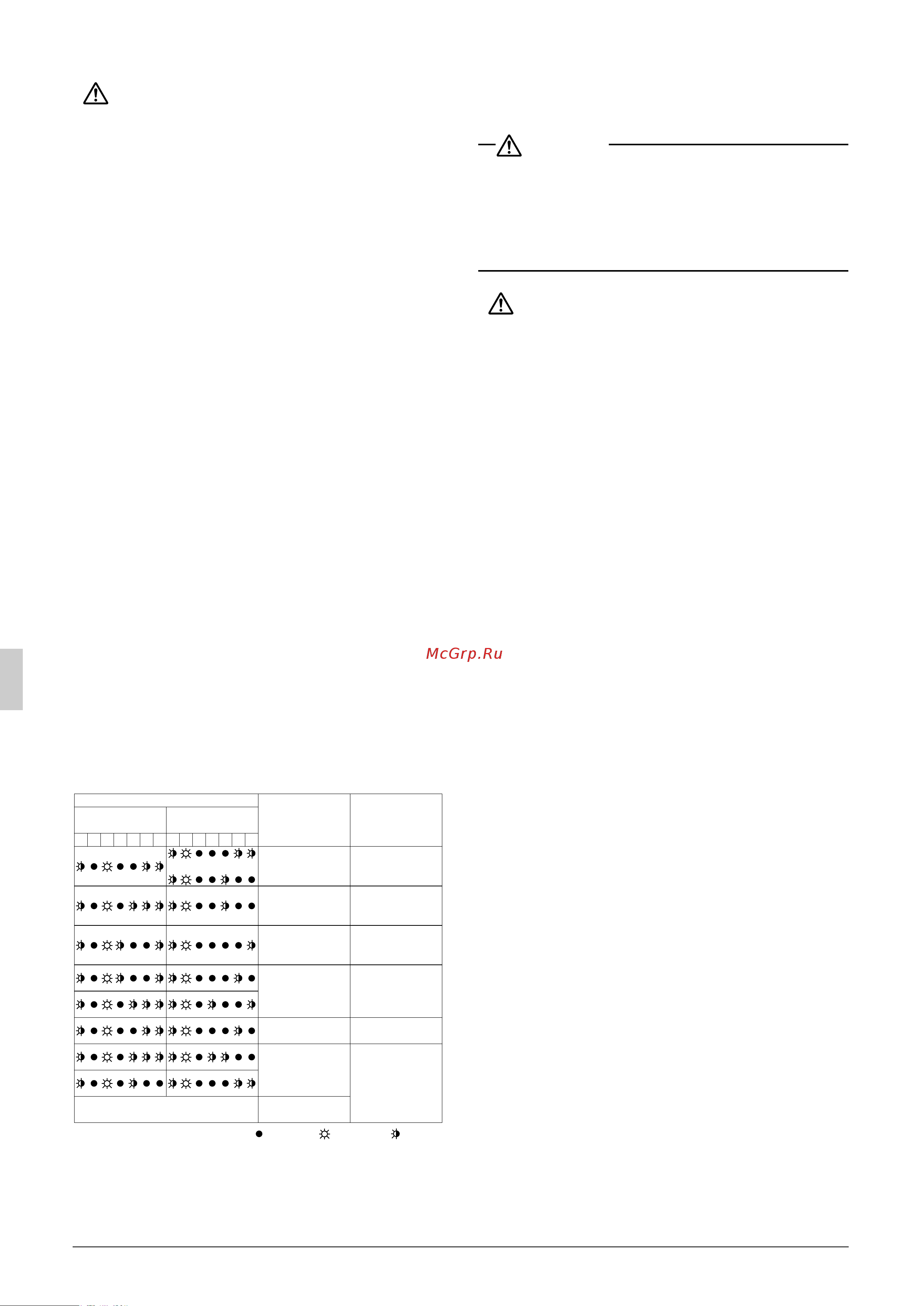

Indicación de LED
(El interruptor BS3 se
presiona una vez)
(El interruptor BS2 se
presiona una vez)
H1P H2P H3P H4P H5P H6P H7P H1P H2P H3P H4P H5P H6P H7P
o
Falla de instalación Remedio
Las válvulas de
cierre fueron
dejadas cerradas.
El pasaje de aire
está bloqueado.
Cableado de fase
inverso de la
alimentación eléctrica
Caída de voltaje
Abra completamente
las válvulas de cierre.
Remueva los obstáculos
que bloquean el
pasaje de aire.
Intercambie los dos cables
de los tres cables de
alimentación eléctrica.
Haga una verificación
de caída de voltaje.
Véase *1 abajo.
Verifique las
conexiones de
cableado de
alimentación eléctrica.
Filtración eléctrica
Abra la fase L2
Abra la fase L1
LED de monitor normal (HAP) apagado.
Apagado Encendida Destella
