• Asegúrese de evitar que se dañe la caja
• Después de golpear para abrir los orificios, se recomienda elimi-
nar las rebabas y pintarlas utilizando la pintura de reparación
para evitar la corrosión.
• Cuando pase un cableado eléctrico por los orificios golpeando,
proteja el cableado con un conducto o bujes, asegurándose de no
dañar el cableado.
2.
Eliminación de interferencia de tubería
En caso de conectar la tubería de refrigerante a la unidad
exterior, quite la tubería de espacio de la manera que se indica en
el siguiente procedimiento.
Refiérase a “Método de operación de la válvula de cierre”
para manipular la válvula de cierre.
ADVERTENCIA
Desconecte la tubería de pinchado después de recolectar el gas
refrigerante en la tubería.
La tubería podría reventar y se podrían producir lesiones por la
fusión del metal de llenado de soldadura, a menos que el gas refrig-
erante en la tubería sea completamente recolectado.
Método de operación de la válvula de cierre
Siga las instrucciones abajo cuando abra la válvula de cierre.
PRECAUCIÓN
• No abra la válvula de cierre hasta que se completen los pasos
especificados en “8-3 Verificación del equipo y condiciones de
instalación”.
No deje la válvula de cierre abierta sin encender la unidad, de
otra manera el refrigerante puede ser condensado en el compre-
sor y el aislamiento del circuito de alimentación principal puede
ser degradado.
• Asegúrese de usar una herramienta exclusiva para manipular la
válvula de cierre. La válvula de cierre no es del tipo de hoja de
respaldo. La fuerza excesiva impuesta puede romper la válvula.
• Use la manguera de carga cuando use el orificio de servicio.
• Asegúrese que no hay filtración de gas refrigerante después que
la tapa de la válvula y la tapa se aprieten seguramente.
〈Par de apriete〉
Verifique mediante la siguiente tabla los tamaños de las válvulas de
cierre incorporadas por cada modelo y los valores del par de torsión
de apriete de las válvulas de cierre respectivas.
Tamaños de la válvula de cierre
〈Método de apertura〉
1. Remueva la cubierta de la válvula y gire el eje en el sentido con-
trario a los punteros del reloj mediante una llave hexagonal.
2. Gire el eje hasta que se detenga.
3.
Apriete seguramente la cubierta de la válvula. Refiérase a la tabla
anterior para el par de torsión de apriete de acuerdo con el tamaño.
〈Método de cierre〉
1. Remueva la cubierta de la válvula y gire el eje en el sentido de los
punteros del reloj mediante una llave hexagonal.
2. Apriete el eje hasta que éste entre en contacto con la parte de
sellado de la válvula.
3.
Apriete seguramente la cubierta de la válvula. Refiérase a la tabla
anterior para el par de torsión de apriete de acuerdo con el tamaño.
〈Precauciones de manipulación para la cubierta de la válvula〉
• Tenga cuidado de no dañar la parte de sellado.
• Al momento de montaje de la cubierta de la válvula, aplique un
agente de seguro de tornillo a la rosca del tornillo.
• No aplique un agente de seguro de tornillo (para uso de tuerca
abocinada) a la parte de sellado.
•
Asegúrese de apretar la cubierta de la válvula seguramente después
de operar la válvula. Refiérase a “Método de operación de la vál-
vula de cierre” para el par de torsión de apriete de la válvula.

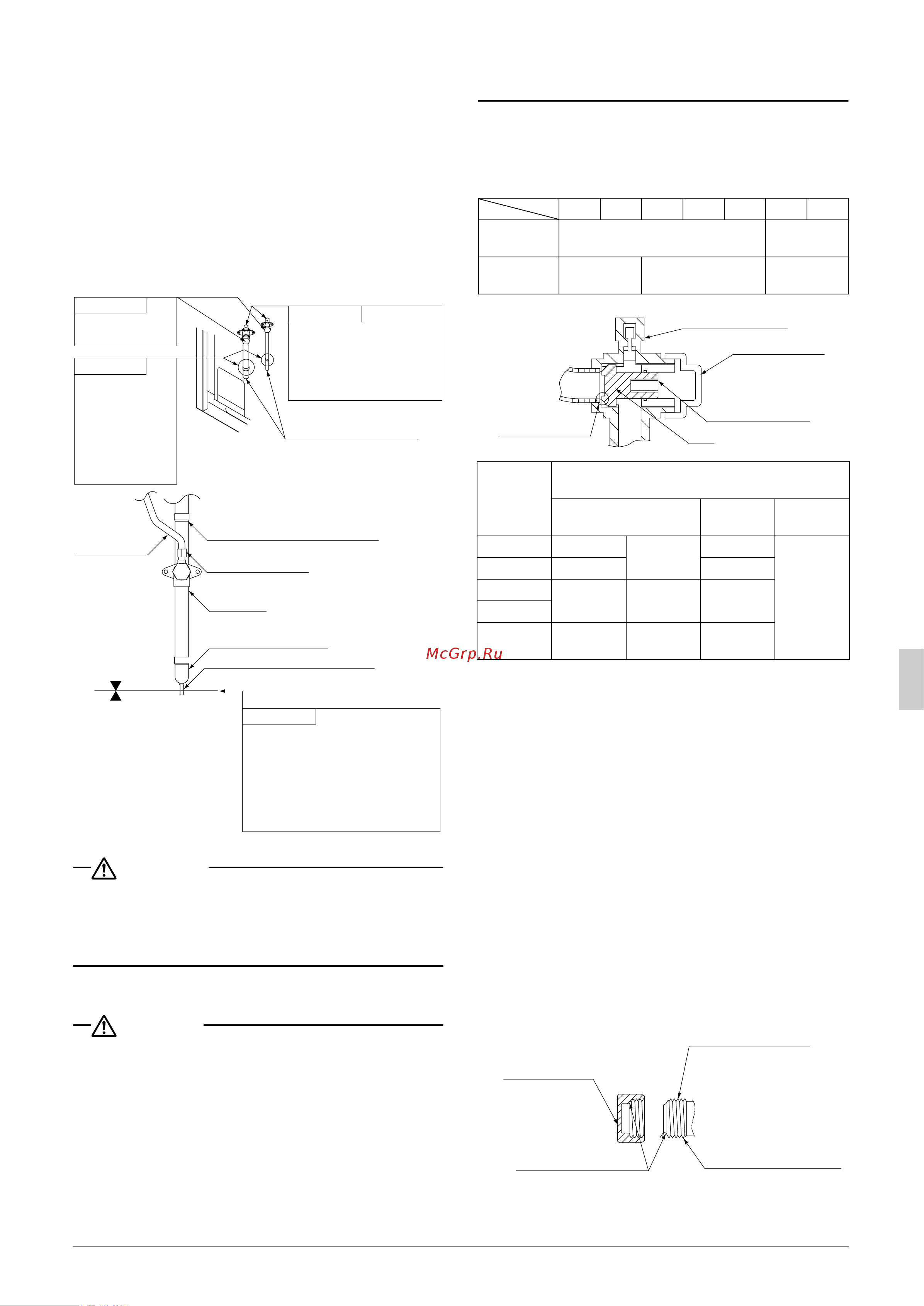

Procedimiento 1
Confirme que la válvula
de cierre está cerrada.
Procedimiento 4
Procedimiento 2
Procedimiento 3
Interferencia de tubería
Orificio de servicio
Válvulas de cierre del lado
líquido y lado de gas
Tubería en el lado del producto
Orificio de servicio
Manguera
de carga
Tubería
en el sitio
Interferencia de tubería
(Grande)
Corte
Derrita el material de
soldadura al latón con un
quemador y remueva la
tubería de pinchado
(grande) después que
el gas en la tubería de
pinchado se descarga.
Interferencia de tubería (Pequeño)
Corte la tubería de pinchado (pequeña) con
una herramienta apropiada, tal como un
cortador de tubería, y abra la sección en cruz
para verificar que no hay aceite residual.
Nota: Si el aceite sale de la sección de corte,
corte la tubería de pinchado (grande) con un
cortador de tubería y remueva la tubería de
pinchado.
Conecte una manguera de carga
al orificio de servicio del lado de
líquido y las válvulas de cierre del
lado de gas, y remueva el gas de
la tubería de pinchado.
Tipo 5A Tipo 6A Tipo 8A
Tipo 10A Tipo 12A Tipo 15A
Tipo 20A
Válvula de cierre
del lado de líquido
φ9,5 φ12,7
Válvula de cierre
del lado de gas
φ19,1 φ25,4 φ31,8
Tamaños de
la válvula de
cierre
Par de apriete N•m
(se cierra en el sentido de los punteros del reloj)
Eje (parte principal de
la válvula)
Tapa de
válvula
Orificio de
servicio
φ9,5 5,4~6,5
Llave hexago-
nal: 4mm
13,5~16,5
11,5~13,9
φ12,7 8,1~9,9 18,0~22,0
φ19,1
27,0~33,0
Llave hexago-
nal: 8mm
22,5~27,5
φ25,4
φ31,8 26,5~29,4
Llave hexago-
nal: 10mm
44,1~53,9
Orificio de servicio
Tapa de válvula
Orificio hexagonal
Eje
Parte de sellado
Rosca de tornillo
Aplique un agente de
seguro de tornillo
Parte de sellado
No aplique un agente
de seguro de tornillo
Válvula de cierre
Parte de montaje de
la cubierta de la válvula.
Tapa de válvula
