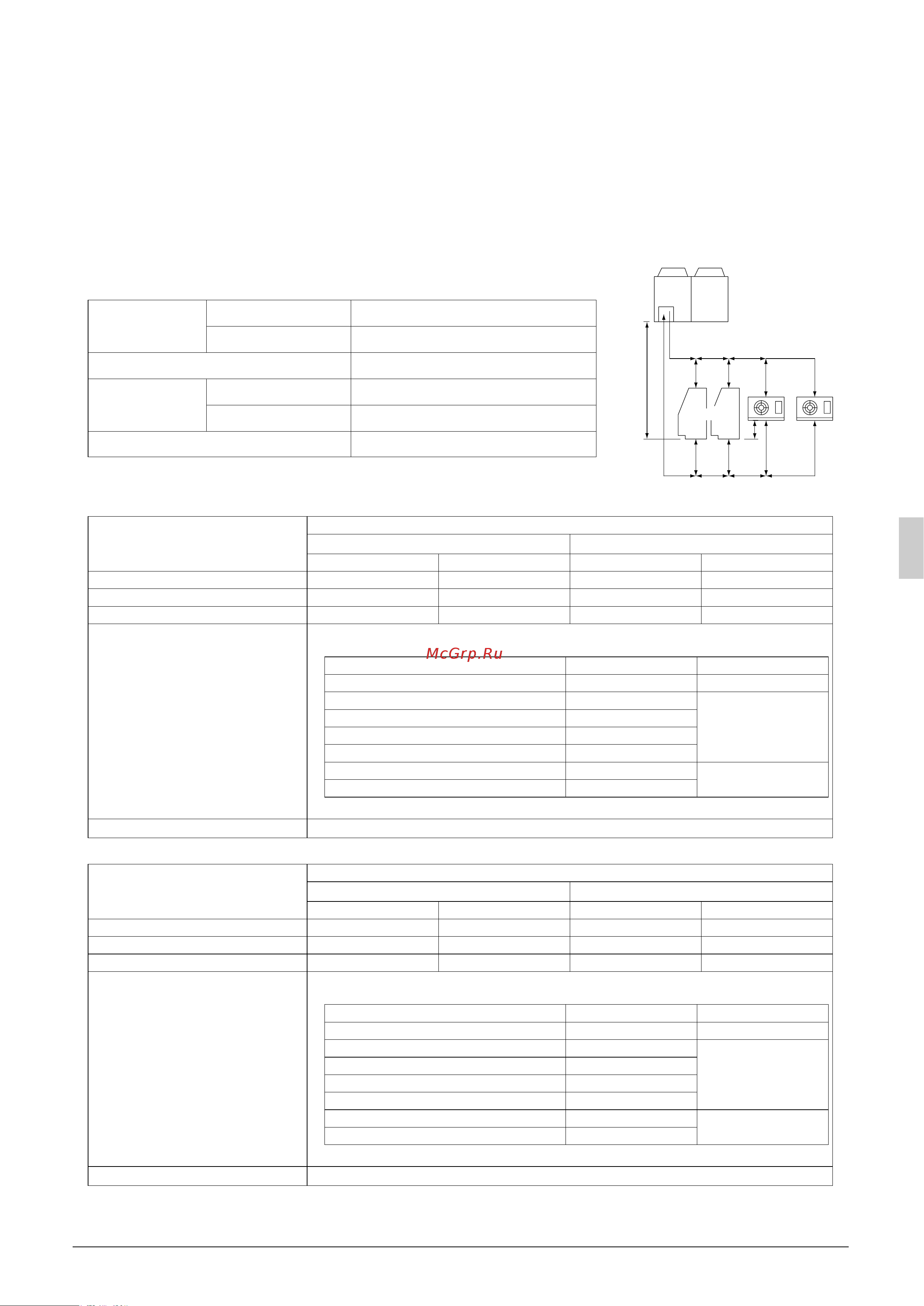

6-1 Wahl des Rohrleitungsmaterials
•
Vergewissern Sie sich, dass die Innen- und Außenseite der verwendeten Rohrleitungen sauber und frei von Fremdstoffen, wie z. B. Schwefel, Oxid, Staub,
Späne, Öl und Fett sowie Wasser, sind.
Es ist wünschenswert, dass die maximale Öladhäsion in den Rohrleitungen 30 mg pro 10 m beträgt.
• Verwenden Sie die folgende Art von Kältemittelleitung.
Material: Nahtloses Kupferrohr mit Phosphor-Desoxidation (C1220T-O für einen maximalen Außendurchmesser von 15,9 mm und C1220T-
1/2H für einen minimalen Außendurchmesser von 19,1 mm)
Größe und Wanddicke der Kältemittelleitung: Ermitteln Sie die Größe und Dicke anhand der folgenden Tabelle.
(Dieses Produkt verwendet R410A. Der Stehdruck des Typs O kann unzureichend sein, wenn er für Rohrleitungen mit einem min-
imalen Durchmesser von 19,1 mm verwendet wird. Verwenden Sie daher den Typ 1/2 H mit einer minimalen Dicke von 1,0 mm.
Wird der Typ O für Rohrleitungen mit einem minimalen Durchmesser von 19,1 mm verwendet, ist eine minimale Dicke von 1,2 mm
erforderlich. Führen Sie in diesem Fall unbedingt Hartlöten jeder Verbindung durch.)
•
Führen Sie die Verrohrung innerhalb des in der folgenden Tabelle angegebenen Bereichs durch.
d1
e
B
d2
C
H
c
H1
D1
F
E
f
D2
A
ba
Außenaggregat
Vitrine
Geräte-
kühler
Gasleitung
Flüssigkeitsleitung
Max. zulässige Einweg-
Rohrlänge
(entsprechende Länge)
Max. Höhenunterschied
zwischen Innen- und
Außengerät
LRMEQ5~20AY1
LRLEQ5~20AY1
Gerät unter Außengerät
Gerät über Außengerät
a + b + c + d ≤ 130m (d ist d1 oder d2, welches Maß von beiden länger ist)
a + b + c + d ≤ 70m (d ist d1 oder d2, welches Maß von beiden länger ist)
b + c + d ≤ 30m (d ist d1 oder d2, welches Maß von beiden länger ist)
H ≤ 35m (Hinweis)
H ≤ 10m
H1 ≤ 0,5m
Max. Zweigleitungslänge (tatsächliche Länge)
Höhenunterschied zwischen Innengeräten
Hinweis: Ein Siphon ist in 5-m-Intervallen vom Außengerät erforderlich.
〈Länge der Kältemittelleitung〉
〈Kältemittelleitungsgröße〉
(MT (Mittlere Temperatur)) LRMEQ5~20AY1
(Einheit:mm)
Außengeräteseite
Typ 5A · 6A
Typ 8A · 10A · 12A
Rohreitungsgröße
Flüssigkeitsseitige Rohrleitung Gasseitige Rohrleitung
50m oder weniger 50~130m 50m oder weniger 50~130m
Typ 15A · 20A
Rohrleitungen zwischen
Zweigbereichen (B, b, C, c)
Rohrleitung zwischen Zweigbereichen und dem jeweiligen Gerät
Stellen Sie die Größe der Rohrleitungen so ein, dass sie mit der Größe der Verbindungsleitung zum Innengerät übereinstimmt.
Wählen Sie die Rohrleitungen entsprechend der Gesamtkapazität der abwärts
angeschlossenen Innengeräte in der nachstehenden Tabelle aus.
Keine Größe nach der Verzweigung darf die Größe einer vorgelagerten Rohrleitung überschreiten.
φ12,7 × 0,8 (Typ O)
φ9,5 × 0,8 (Typ O)
φ9,5 × 0,8 (Typ O)
φ15,9 × 0,8 (Typ O)
φ12,7 × 0,8 (Typ O)
φ12,7 × 0,8 (Typ O)
φ12,7 × 0,8 (Typ O) φ6,4 × 0,8 (Typ O)
φ9,5 × 0,8 (Typ O)
φ12,7 × 0,8 (Typ O)
φ15,9 × 1,0 (Typ 1/2H)
φ19,1 × 1,0 (Typ 1/2H)
φ22,2 × 1,0 (Typ 1/2H)
φ25,4 × 1,0 (Typ 1/2H)
φ28,6 × 1,0 (Typ 1/2H)
φ31,8 × 1,1 (Typ 1/2H)
φ31,8 × 1,1 (Typ 1/2H)
φ25,4 × 1,0 (Typ 1/2H)
φ19,1 × 1,0 (Typ 1/2H)
φ34,9 × 1,1 (Typ 1/2H)
φ28,6 × 1,0 (Typ 1/2H)
φ22,2 × 1,0 (Typ 1/2H)
Gesamtkapazität der Innengeräte nach der Verzweigung
Weniger als 6,0 kW
6,0 kW oder mehr, aber weniger als 9,9 kW
9,9 kW oder mehr, aber weniger als 14,5 kW
14,5 kW oder mehr, aber weniger als 18,5 kW
18,5 kW oder mehr, aber weniger als 25,0 kW
25,0 kW oder mehr, aber weniger alsn 31,0 kW
31,0 kW oder mehr
Gasrohrgröße Flüssigkeitsrohrgröße
(LT (Niedrige Temperatur)) LRLEQ5~20AY1
(Einheit:mm)
Außengeräteseite
Typ 5A · 6A
Typ 8A · 10A · 12A
Rohreitungsgröße
Flüssigkeitsseitige Rohrleitung Gasseitige Rohrleitung
50m oder weniger 50~70m 25m oder weniger 25~70mm
Typ 15A · 20A
Rohrleitungen zwischen
Zweigbereichen (B, b, C, c)
Rohrleitung zwischen Zweigbereichen und dem jeweiligen Gerät
Stellen Sie die Größe der Rohrleitungen so ein, dass sie mit der Größe der Verbindungsleitung zum Innengerät übereinstimmt.
Keine Größe nach der Verzweigung darf die Größe einer vorgelagerten Rohrleitung überschreiten.
φ12,7 × 0,8 (Typ O)
φ9,5 × 0,8 (Typ O)
φ9,5 × 0,8 (Typ O)
φ15,9 × 0,8 (Typ O)
φ12,7 × 0,8 (Typ O)
φ12,7 × 0,8 (Typ O)
φ12,7 × 0,8 (Typ O)
φ6,4 × 0,8
(Typ O)
φ9,5 × 0,8
(Typ O)
φ12,7 × 0,8
(Typ O)
φ15,9 × 1,0 (Typ 1/2H)
φ19,1 × 1,0 (Typ 1/2H)
φ22,2 × 1,0 (Typ 1/2H)
φ25,4 × 1,0 (Typ 1/2H)
φ28,6 × 1,0 (Typ 1/2H)
φ31,8 × 1,1 (Typ 1/2H)
φ31,8 × 1,1 (Typ 1/2H)
φ25,4 × 1,0 (Typ 1/2H)
φ19,1 × 1,0 (Typ 1/2H)
φ34,9 × 1,1 (Typ 1/2H)
φ28,6 × 1,0 (Typ 1/2H)
φ22,2 × 1,0 (Typ 1/2H)
Gesamtkapazität der Innengeräte nach der Verzweigung
Weniger als 2,3 kW
2,3 kW oder mehr, aber weniger als 4,4 kW
4,4 kW oder mehr, aber weniger als 6,4 kW
6,4 kW oder mehr, aber weniger als 7,8 kW
7,8 kW oder mehr, aber weniger als 10,8 kW
10,8 kW oder mehr, aber weniger als 13,4 kW
13,4 kW oder mehr
Gasrohrgröße Flüssigkeitsrohrgröße
Wählen Sie die Rohrleitungen entsprechend der Gesamtkapazität der abwärts
angeschlossenen Innengeräte in der nachstehenden Tabelle aus.
02_DE_3P248411-2.fm Page 7 Monday, June 8, 2009 12:40 PM
