Deutsch 11
• Vergewissern Sie sich, dass der horizontale Abschnitt der Gasle-
itung zum Außengerät hin abwärts geneigt ist (siehe die obige
Abbildung).
• Falls das Außengerät höher liegt, bringen Sie Siphons am Gas-
rohr in 5-m-Abständen vom Außengerät an. Dies gewährleistet
problemlose Rückführung von Öl in der aufwärts geneigten Rohr-
leitung.
7. BAUSEITIGE VERDRAHTUNG
An Elektroinstallateure
• Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter. Das
Produkt enthält Wechselrichterteile. Um eine Funktionsstörung
des Fehlerstrom-Schutzschalters zu verhüten, stellen Sie sicher,
dass er Oberschwingungen standhält.
• Benutzen Sie das Kondensatorgerät nicht eher, bis die Verlegung
der Kältemittelleitungen abgeschlossen ist, weil sonst eine Funk-
tionsstörung des Kompressors auftritt.
• Entfernen Sie keine elektrischen Komponenten, wie z. B. Ther-
mistoren oder Sensoren, wenn Sie Stromversorgungskabel oder
Übertragungskabel anschließen. Es kann zu einer Funktions-
störung des Kompressors kommen, falls die Klimaanlage ohne
solche elektrischen Komponenten betrieben wird.
ACHTUNG
• Sämtliche bauseitigen Verdrahtungen und Bauteile müssen von
einem zugelassenen Elektriker installiert werden und den
entsprechenden örtlichen und staatlichen Vorschriften entspre-
chen.
• Es muß eine eigene Netzleitung vorhanden sein. Verwenden Sie
nie eine Netzleitung zusammen mit anderen Geräten.
• Auf keinen Fall einen Phasenverschiebungskondensator install-
ieren. Da dieses Gerät mit einem Wechselrichter ausgestattet ist,
wird durch den Einbau eines Phasenverschiebungskondensators
nicht nur der Leistungsfaktor-Verbesserungseffekt verschlechtert,
sondern es kann auch zu einer abnormalen Kondensatorerwär-
mung durch Hochfrequenzwellen kommen.
• Die Verkabelung erst durchführen, nachdem jegliche Stromzufuhr
unterbunden worden ist.
• Kabel sind stets gemäß den relevanten örtlichen und nationalen
Bestimmungen zu erden.
•
Diese Maschine enthält einen Wechselrichter. Einen Erdleiter
anschließen und die Ladung zurücklassen, um die Auswirkung auf
andere Geräte zu eliminieren, indem das von einem anderen
Wechselrichter erzeugte Rauschen reduziert wird, und um das
Aufladen der Außenhülle des Produkts mit Leckstrom zu verhüten.
• Den Erdleiter nicht an Gasrohre, Abwasserrohre, Blitzableiter
oder Telefon-Erdleiter anschließen.
Gasrohre: Diese können im Falle eines Gaslecks explodieren
oder in Brand geraten.
Abwasserrohre: Bei Verwendung von Hartplastikrohren ist kein
Erdungseffekt möglich.
Telefon-Erdleiter und Blitzableiter: Gefährlich bei Blitzschlag
wegen abnormalen Anstiegs des elektrischen Potentials in der
Erdung.
• Unbedingt einen Fehlerstrom-Schutzschalter installieren.
Da dieses Gerät einen Wechselrichter verwendet, muss ein
Fehlerstrom-Schutzschalter installiert werden, der hohe Ober-
schwingungen verarbeiten kann, um eine Funktionsstörung des
Fehlerstrom-Schutzschalters selbst zu verhüten.
• Ein Fehlerstrom-Schutzschalter, der speziell für den Schutz von
Masseschluss geeignet ist, sollte in Verbindung mit dem
Hauptschalter oder einer Sicherung für die Verkabelung verwen-
det werden.
• Die elektrische Verkabelung muss gemäß den Schaltplänen und
der Beschreibung in dieser Anleitung durchgeführt werden.
• Nicht in Betrieb nehmen, bis die Kältemittelverrohrung abge-
schlossen ist.
(Wird die Anlage in Betrieb genommen, bevor die Verrohrung
abgeschlossen ist, kann der Kompressor beschädigt werden.)
• Wenn Stromkabel und Übertragungskabel angeschlossen wer-
den, auf keinen Fall einen Thermistor, Sensor usw. ausbauen.
(Bei Betrieb ohne Thermistor, Sensor usw. kann der Kompressor
beschädigt werden.)
• Dieses Produkt besitzt einen Phasenumkehrschutzdetektor, der
nur funktioniert, wenn die Stromversorgung eingeschaltet wird.
Falls die Gefahr besteht, dass während des Betriebs des Produkts
ein Stromausfall auftritt oder die Stromversorgung aus- und wieder
eingeschaltet wird, ist eine Phasenumkehrschutzschaltung ein-
zubauen. Der Betrieb des Produkts mit umgekehrter Phase kann
zu einer Beschädigung des Kompressors und anderer Teile führen
.
• Das Stromkabel sicher anbringen. Die Stromzufuhr mit fehlender
N-Phase oder falscher N-Phase führt zu einer Beschädigung des
Gerätes.
• Die Stromversorgung auf keinen Fall mit umgekehrter Phase
anschließen.
Das Gerät kann mit umgekehrter Phase nicht normal funktionieren.
Falls der Anschluss mit umgekehrter Phase vorgenommen wird,
sind zwei der drei Phasen zu vertauschen.
• Darauf achten, dass der elektrische Unsymmetriegrad nicht
größer als 2 % ist. Wird dieser Wert überschritten, verringert sich
die Lebensdauer des Gerätes.
Wird der Wert von 4 % überschritten, schaltet sich das Gerät aus,
und ein Störungscode wird auf der Fernbedienung des
Innengerätes angezeigt.
• Das vorgeschriebene Kabel sicher anschließen und mit der ange-
brachten Klemme sichern, ohne äußeren Druck auf die Klem-
menteile (Klemme für Stromkabel, Klemme für
Übertragungskabel und Erdklemme) auszuüben.

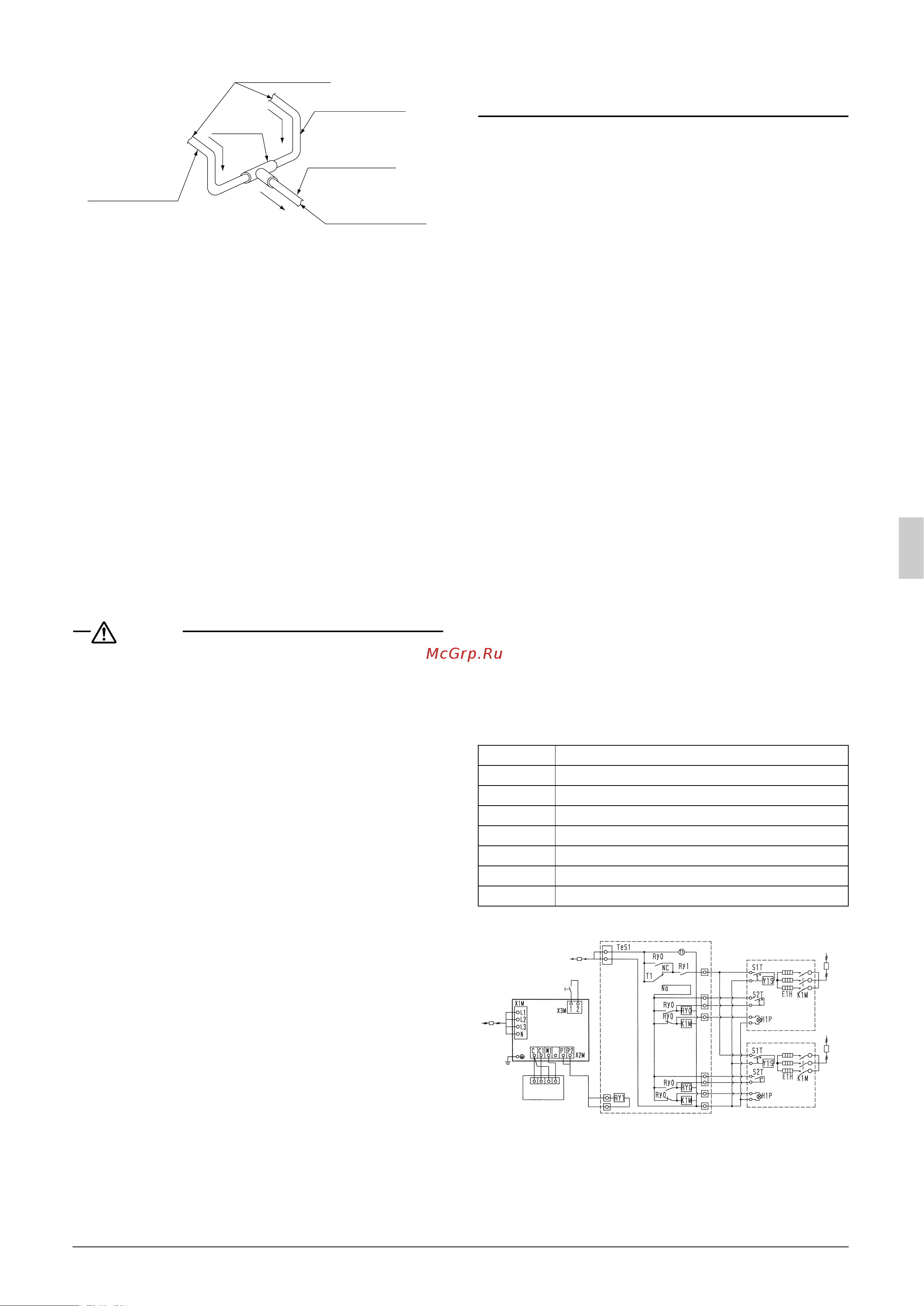

7-1 Beispiel der Verkabelung des ganzen Sys-
tems
Innengeräteseite
Außengeräteseite
Zweigleitung
Die Rohrleitung
abwärts neigen
Zweigleitung
Die Rohrleitung
abwärts neigen
Hauptleitung
Die Rohrleitung
abwärts neigen
T-Verbinder
T1 Timer
Ry0, Ry1 Relais
K1M Elektromagnetisches Schaltschütz (Abtauheizung)
E1H Abtauheizung
S1T Thermostat für Innentemperatureinstellung
S2T Abtauabschlussthermostat
Y1S Magnetventil
H1P Abtaulampe
Hinweis: 1.
Verwenden Sie einen spannungslosen Kontakt für Mikrostrom
für den Fernsteuerschalter (nicht mehr als 1 mA, 12 V DC)
Hinweis: 2.
Gesamtkapazität für Warnung, Alarm: 1A oder weniger bei
AC 220 bis 240 V.
Kapazität für Betriebsausgabe: 1A oder weniger bei AC 220
bis 240 V.
1
2
9
10
11
12
13
14
3
4
5
6
8
7
02_DE_3P248411-2.fm Page 11 Monday, June 8, 2009 12:40 PM
