Portugues 3

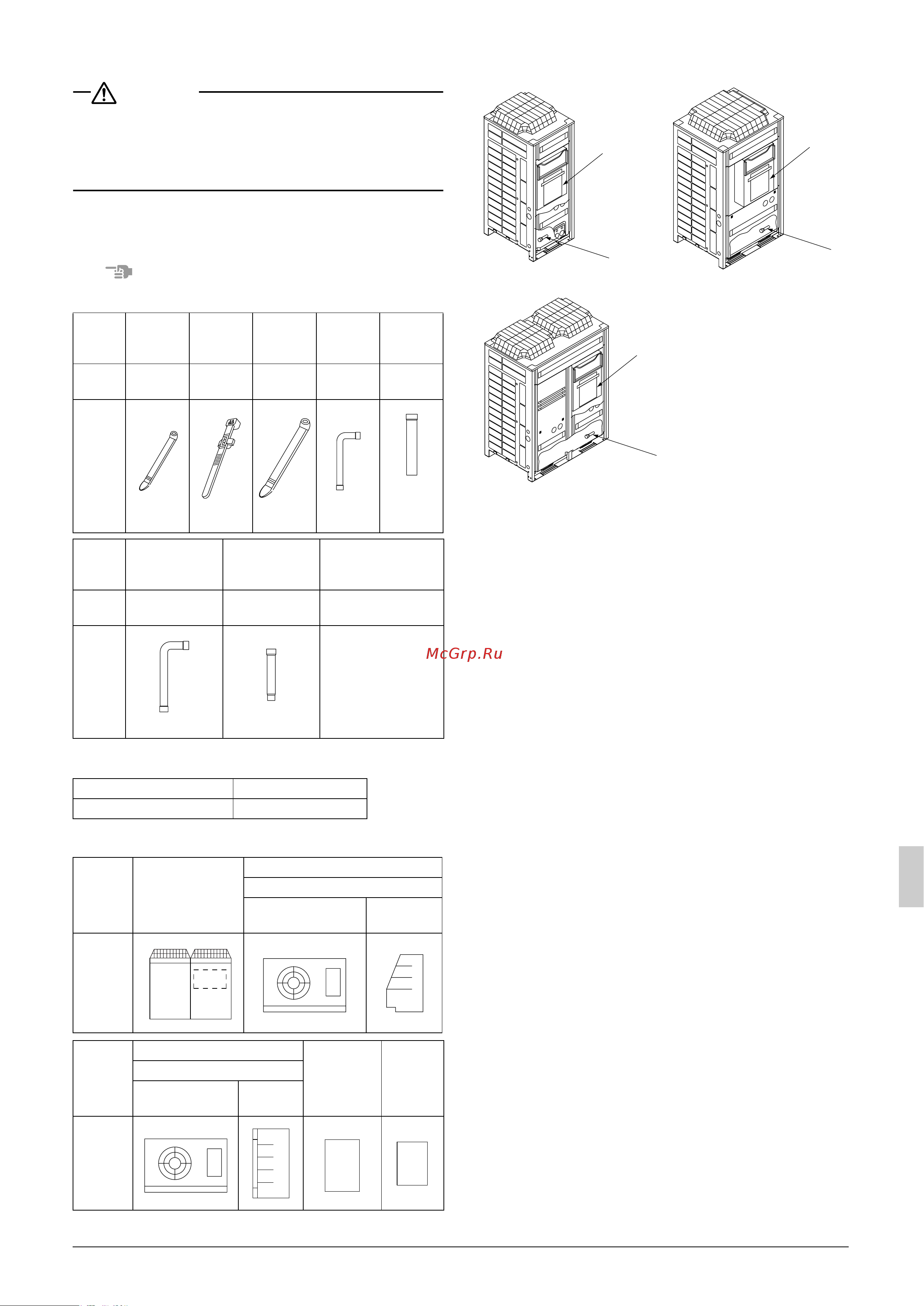

2. ANTES DA INSTALAÇÃO
PRECAUÇÃO
• Para instalar a unidade interna, refira-se ao manual de instalação
fornecido com a unidade interna.
• Acessórios opcionais são necessários para a instalação do
produto. Refira-se às informações acerca de acessórios opcio-
nais.
2-1 Acessórios padrão fornecidos
Os seguintes acessórios são incluídos. A posição dos acessórios é
mostrada na figura.
Nota
Não jogue fora nenhum dos acessórios até que a instalação esteja
completa.
2-2 Série de modelo
2-3 Exemplo de configuração do sistema
1 Manual de funcionamento
2 Manual de instalação
3 Braçadeiras
4 Tubulação acessória (Instalado na armação inferior)
2-4 Restrições da unidade interna
• Instale uma válvula de expansão termostática mecânica R410A
em cada unidade interna.
• Isole o bloco sensor da válvula de expansão termostática
mecânica.
• Instale uma válvula solenóide R410A (pressão diferencial máx-
ima de operação: 3,5 MPa [35 bar] ou mais) no lado primário da
válvula de expansão termostática mecânica descrita acima para
cada unidade interna.
• Instale um filtro no lado primário da válvula solenóide descrita
acima para cada unidade interna. Determine a malha de filtragem
com base no tamanho especificado pela válvula solenóide e pela
válvula de expansão termostática mecânica em uso.
• Conduza o passo ao intercambiador de calor da unidade interna
de modo que o fluxo de refrigerante seja de cima para baixo.
• Ao instalar várias unidades internas, assegure-se de instalá-las
no mesmo nível.
• Utilize descongelamento fora de ciclo ou descongelamento por
aquecedor eléctrico como tipo de descongelamento. Modelos de
descongelamento com gás quente não podem ser usados.
3. ESCOLHA DE UM LOCAL
Seleccione um local conforme as seguintes condições para insta-
lação.
Obter a permissão do cliente.
1.
Não deve haver o perigo de incêndio no caso de fuga de gás
inflamável.
2.
Escolha o local da unidade de tal forma que ninguém seja pertur-
bado pela descarga de ar nem pelo som produzido pela unidade.
3.
A fundação deve ser suficientemente forte para suportar o peso
da unidade e o piso plano para evitar a ocorrência de vibrações e
a criação de ruídos.
4.
O comprimento da tubagem entre a unidade exterior e a unidade
interior não deve ser superior ao comprimento permissível.
(Consulte o item “6. TUBULAÇÃO DE REFRIGERANTE”)
Nome
Braçadeira
(1)
Braçadeira
(2)
Braçadeira
(3)
Tubo
acessório do
lado de gás (1)
Tubo
acessório do
lado de gás (2)
Quan-
tidade
11 peças 1 peça 1 peça 1 peça 1 peça
Forma
Pequeno Grande
Espessura
(incluindo só
o tipo 5A, 6A)
Nome
Tubulação
acessória do
lado líquido (1)
Tubulação
acessória do
lado líquido (2)
Outro
Quan-
tidade
1 peça 1 peça 1 para cada item
Forma
Fino
•
Manual de funcionamento
•
Manual de instalação
•
Declaração de con-
formidade (PED)
•
Rótulo “CARGA DE
REFRIGERANTE
ADICIONAL”
MT (Temperatura Média) LRMEQ5~20AY1(E)
LT (Temperatura Baixa) LRLEQ5~20AY1(E)
Nome Unidade externa
Unidade interna
MT (Temperatura Média)
Refrigerador da
unidade
Caixa
Forma
Nome
Unidade interna
Painel de
controlo
(descongela-
mento)
Painel de
advertên-
cia
LT (Temperatura Baixa)
Refrigerador da
unidade
Caixa
Forma
1, 2, 3
1, 2, 3
4
4
[Tipo 5A, 6A] [Tipo 8A, 10A, 12A]
1, 2, 3
4
[Tipo 15A, 20A]
