Español 13
Puntos de atención con respecto a la calidad de la alimentación
eléctrica pública
Este equipo cumple con, respectivamente:
EN/IEC61000-3-11
(1)
considerando que la impedancia del
sistema Z
sys
es menor o igual a Z
máx
y
EN/IEC61000-3-12
(2)
considerando que la alimentación de corto-
circuito S
sc
es mayor o igual que el valor S
sc
mínimo
en el punto de interfaz entre el suministro del usuario y el sistema
público. Es la responsabilidad del instalador o el usuario de los equi-
pos, asegurar, mediante consulta con el operador de la red de dis-
tribución si es necesario, que los equipos estén conectados
solamente a un suministro con, respectivamente:
Z
sys
menor o igual a Z
máx
y
S
sc
mayor o igual al valor S
sc
mínimo.
(1) La norma técnica europea/internacional fija los límites para los
cambios de voltaje, fluctuaciones de voltaje e intermitencia en
los sistemas públicos de suministro de bajo voltaje para los equi-
pos con corriente nominal ≤ 75A.
(2) La norma técnica europea/internacional ajusta los límites para
las corrientes armónicas producidas por los equipos conectados
a los sistemas públicos de bajo voltaje con corriente de entrada
> 16A y ≤75A por fase.

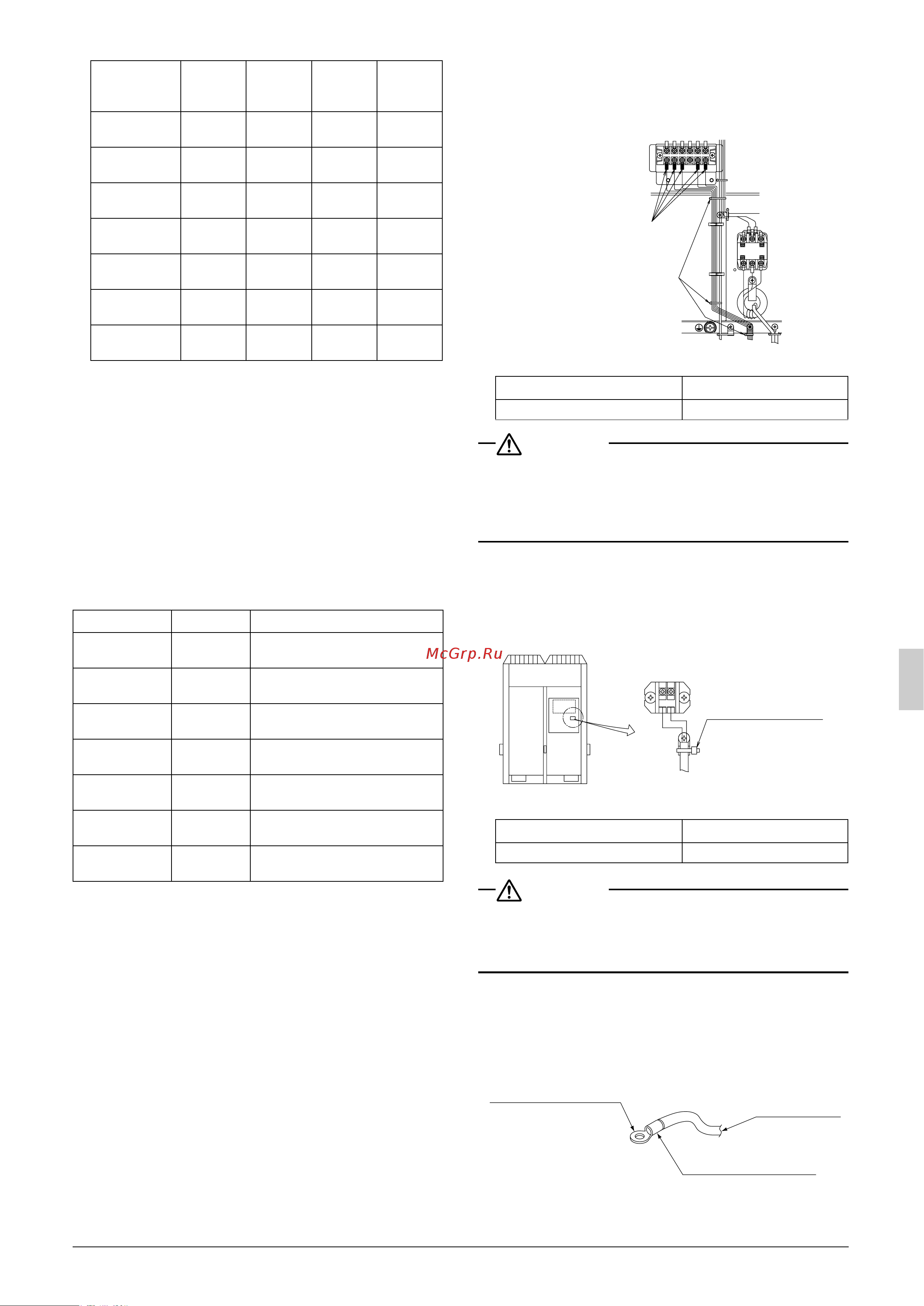

Conexiones de cableado de salida de advertencia, alarma y
operación
• Conecte el cableado de salida de advertencia, alarma y oper-
ación al bloque de terminales X2M y fíjelo, de la manera que se
indica mediante el siguiente diagrama:
Especificaciones de cable X2M
PRECAUCIÓN
• Refiérase a “7-1 Ejemplo del sistema completo de cableado” de
todas maneras cuando conecte el cableado de salida de oper-
ación.
Una falla del compresor puede resultar si el cableado de salida de
operación no está conectado.
Conexiones de cableado del interruptor de operación remoto
• Cuando instale un interruptor de operación remoto, fíjelo medi-
ante la abrazadera de la manera indicada mediante el siguiente
diagrama:
Especificaciones de cable X3M
PRECAUCIÓN
• Para el interruptor remoto, use un contacto sin voltaje para micro-
corriente (no más de 1mA, 12V C.C.)
• Si el interruptor de operación remoto se usa para arrancar y
detener la unidad, ajuste el interruptor remoto a “REMOTE”.
〈Precauciones para conexiones de terminales〉
• Asegúrese de usar los terminales de estilo de prensado tipo anillo
provisto con manguitos de aislamiento.
• Use los cables eléctricos especificados para el cableado y aseg-
úrelo, de manara que la fuerza externa no se aplique sobre el
bloque de terminales.
Fase y
frecuencia
Voltaje
Amperios
mínimos
del circuito
Fusibles
recomen-
dados
LRMEQ5AY1
LRLEQ5AY1
φ
3, 50Hz 380-415V 12,7A 15A
LRMEQ6AY1
LRLEQ6AY1
φ
3, 50Hz 380-415V 13,6A 15A
LRMEQ8AY1
LRLEQ8AY1
φ
3, 50Hz 380-415V 19,2A 25A
LRMEQ10AY1
LRLEQ10AY1
φ
3, 50Hz 380-415V 21,9A 25A
LRMEQ12AY1
LRLEQ12AY1
φ
3, 50Hz 380-415V 23,9A 25A
LRMEQ15AY1
LRLEQ15AY1
φ
3, 50Hz 380-415V 31,2A 40A
LRMEQ20AY1
LRLEQ20AY1
φ
3, 50Hz 380-415V 34,8A 40A
Z
max
(Ω) Valor S
sc
mínimo
LRMEQ5AY1
LRLEQ5AY1
––
LRMEQ6AY1
LRLEQ6AY1
––
LRMEQ8AY1
LRLEQ8AY1
0,27 652KVA
LRMEQ10AY1
LRLEQ10AY1
0,27 896KVA
LRMEQ12AY1
LRLEQ12AY1
0,27 1093KVA
LRMEQ15AY1
LRLEQ15AY1
0,24 757KVA
LRMEQ20AY1
LRLEQ20AY1
0,24 941KVA
Espesor del cable eléctrico
0,75~1,25mm
2
Longitud de cableado máxima 130m
Espesor del cable eléctrico
0,75~1,25mm
2
Longitud de cableado máxima 130m
C1 W1
C
P2
P1
Monte los manguitos
de aislamiento
Fije el cableado con la
abrazadera provista (1)
X2M
X3M
2
1
Asegure el cableado del
interruptor de operación
remoto al bloque de
resina usando una
abrazadera (suministro
en terreno).
Terminal de estilo plegado
Manguito de aislamiento
Cable eléctrico
04_ES_3P248411-2.fm Page 13 Monday, June 8, 2009 12:46 PM
