18 Nederlands
5.
Schakel de stroom uit door de START schakelaar van de buite-
nunit op UIT te zetten.
(Stopzetten van het apparaat door de stekker uit het stopcontact
te halen is gevaarlijk. Wanneer het apparaat op deze manier
wordt stopgezet, kan de stroomuitvalfunctie geactiveerd worden
waardoor het apparaat meteen begint te werken zodra de stroom-
voorziening wordt hersteld. Ook kan bij stopzetten van het appa-
raat op deze manier de compressor defect raken.)
Foutendiagnose
• Als het systeem niet normaal werkt tijdens het proefdraaien (bijv.
de H2P indicator licht op), controleer dan de storingscode op het
systeem met de drukknopschakelaars op de PCB van de buite-
nunit en neem de volgende maatregelen.
• Controleer tevens op andere storingscodes met de drukknop-
schakelaars aan de hand van de meegeleverde Technische gids.
*1
Zet de bedrijfsschakelaar in de “OFF” stand om de voeding te
resetten en zet de schakelaar dan weer in de “ON” stand om het
apparaat opnieuw te starten. Raadpleeg de onderhoudshandleiding
als het probleem blijft bestaan.
VOORZORGSMAATREGELEN
• Koppel de voeding niet los gedurende 1 minuut nadat de bedrijf-
sschakelaar in de “ON” stand is gezet.
Nadat de bedrijfsschakelaar in de “ON” stand is gezet en de com-
pressors beginnen te werken, wordt er een elektrische lekkag-
etest uitgevoerd, dus als de voeding gedurende die tijd wordt
losgekoppeld zal er een foutieve detectie plaatsvinden.
Voor de dealers
• Controleer nadat het proefdraaien is afgelopen of de leidingafde-
kking en het voorpaneel zijn aangebracht.
• Bij de overdracht van de apparatuur aan de klant moet u aan de
hand van de gebruiksaanwijzing de volledige werking en bedien-
ing van de apparatuur uitleggen.
• Voor voorzorgsmaatregelen bij de overdracht van de apparatuur
aan de klant wordt u tevens verwezen naar de meegeleverde
installatiehandleiding van elk apparaat.

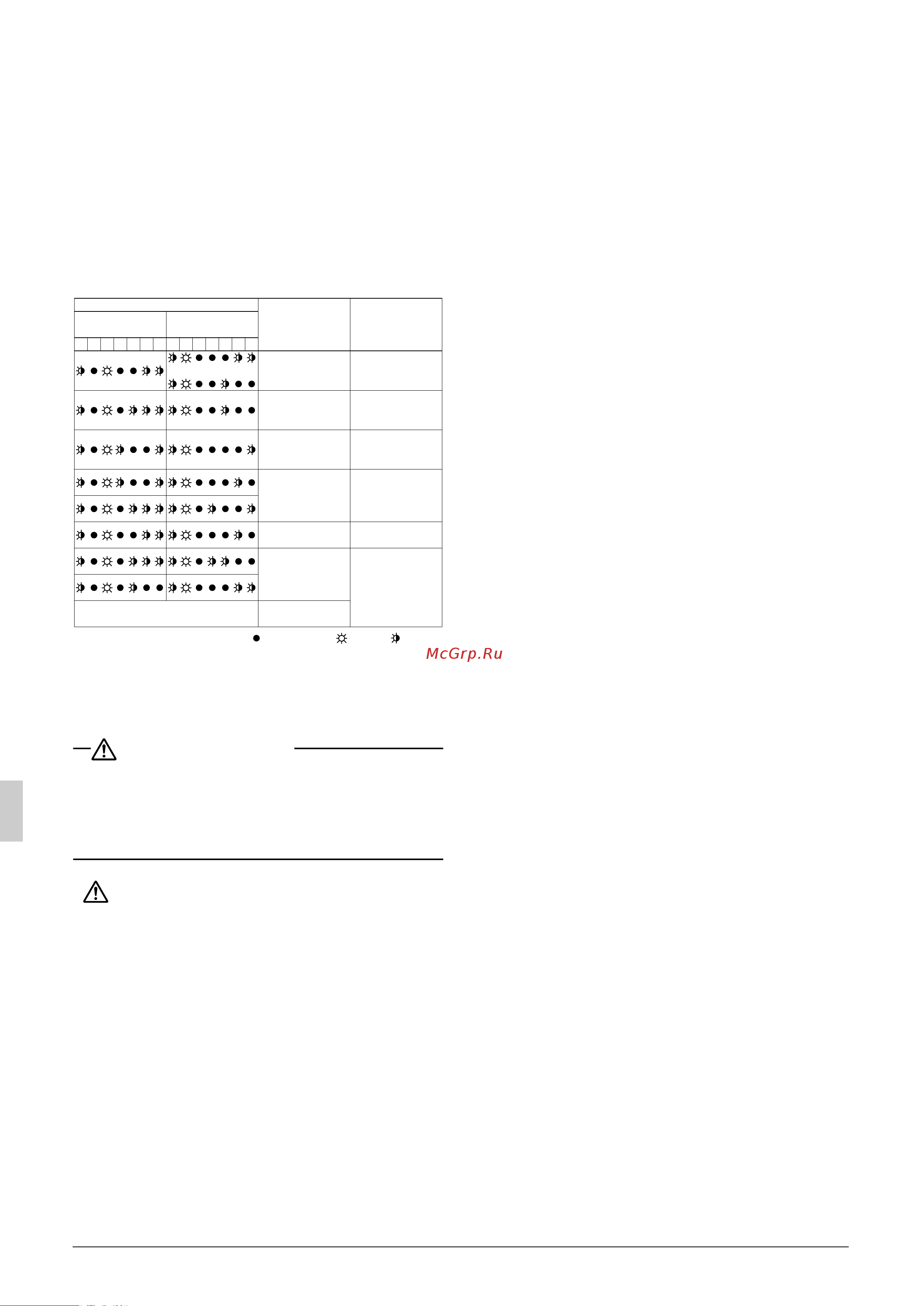

LED-aanduiding
(BS3 schakelaar
eenmaal ingedrukt)
(BS2 schakelaar
eenmaal ingedrukt)
H1P H2P H3P H4P H5P H6P H7P H1P H2P H3P H4P H5P H6P H7P
of
Installatiefout Maatregel
De afsluiters zijn
dicht.
De luchtdoorstroming
is geblokkeerd.
De stroomkabels zijn
met omgekeerde
fase aangesloten.
Spanningsval
Maak de afsluiters
volledig open.
Verwijder de obstakels
die de luchtdoor-
stroming blokkeren.
Verwissel twee
van de drie
stroomkabels.
Controleer of de
spanning is gezakt.
Zie *1 hieronder.
Controleer de
aansluiting van
de stroomkabels.
Elektrische lekkage
Open L2 fase
Open L1 fase
Normale monitor (HAP) LED uit.
Uitgeschakeld Brandt Knippert
06_NL_3P248411-2.fm Page 18 Monday, June 8, 2009 12:51 PM
