Español 3

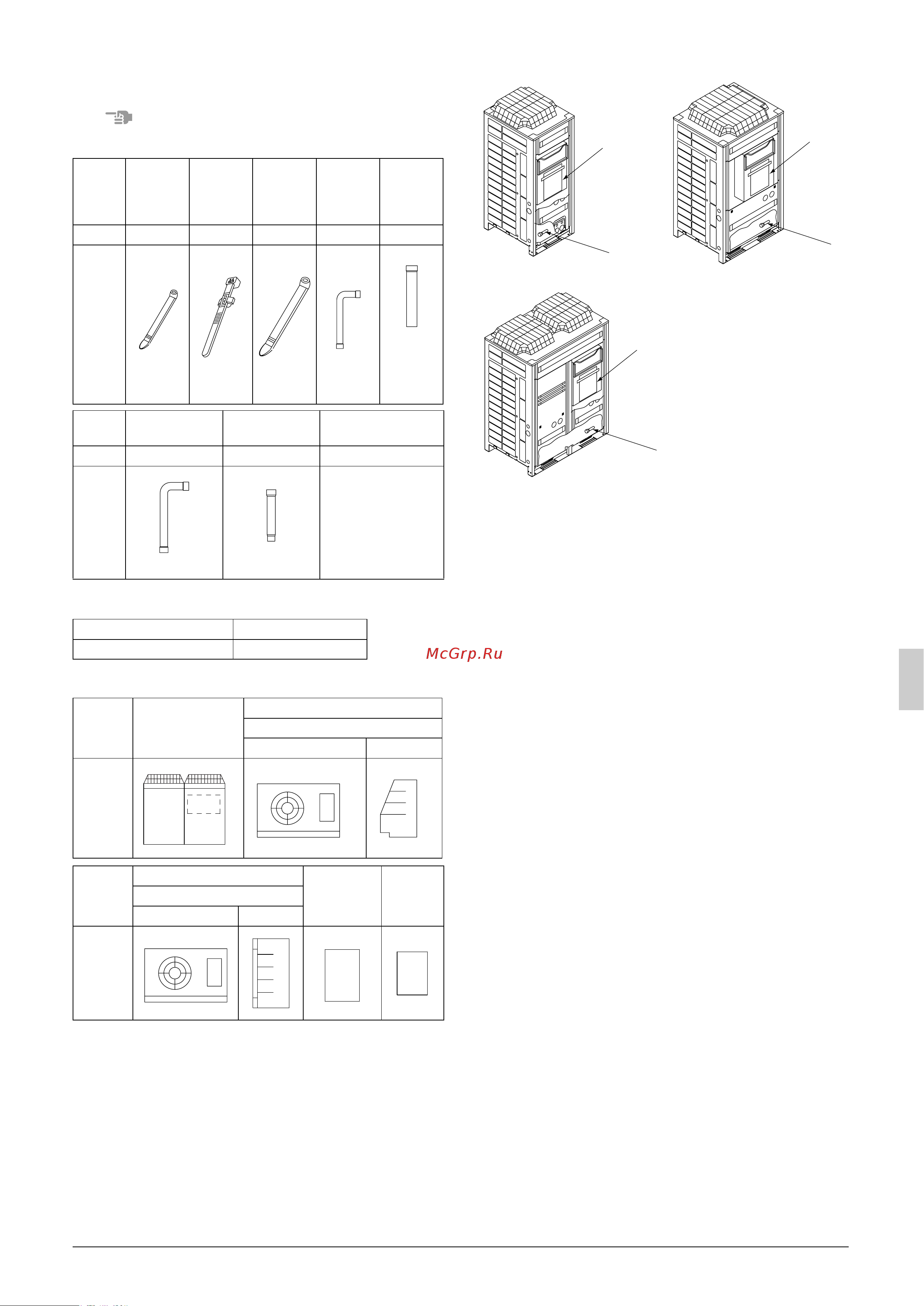

2-1 Accesorios estándar incluidos
Se incluyen los siguientes accesorios. El lugar de almacenamiento
de los accesorios aparece en la figura.
Nota
No se deshaga de ninguno de los accesorios hasta terminar la insta-
lación.
2-2 Serie modelo
2-3 Ejemplo de configuración del sistema
1 Manual de operación
2 Manual de instalación
3 Abrazaderas
4 Tubos accesorios (Instalado en el bastidor del fondo)
2-4 Restricciones de la unidad interior
• Instale una válvula de expansión termostática mecánica R410A
en cada unidad interior.
• Aísle el bloque de calibre de la válvula de expansión termostática
mecánica.
• Instale una válvula solenoide R410A (presión diferencial de oper-
ación máxima de 3,5 MPa [35 bar] o más) en el lado primario de
la válvula de expansión termostática mecánica descrita arriba
para cada unidad interior.
• Instale un filtro en el lado primario de la válvula solenoide descrita
arriba para cada unidad interior. Determine la cuenta de la malla
del filtro basándose en el tamaño especificado por la válvula sole-
noide y la válvula de expansión termostática mecánica que está
siendo usada.
• Enrute al vía al intercambiador de calor de la unidad interior, de
manera que el flujo de refrigerantes sea de arriba a abajo.
• Cuando se instala un número de unidades interiores, asegúrese
de instalarlos al mismo nivel.
• Use el descongelamiento fuera de ciclo o el descongelamiento de
calentador eléctricos como tipo de descongelamiento. Los mod-
elos de descongelamiento de gas caliente no pueden ser usados.
3. SELECCIÓN DE LA UBICACIÓN
Seleccione una localización para instalación que satisfaga las
siguientes condiciones. Obtenga el permiso del cliente.
1.
No haya peligro de incendio debido a fugas de gas inflamable.
2.
Seleccione la ubicación de la unidad de forma tal que ni el aire
descargado ni el sonido que genera la unidad molesten a nadie.
3.
La base sea fuerte para soportar el peso de la unidad y el piso
sea plano para evitar vibraciones y generación de ruidos.
4.
La longitud de la tubería entre la unidad exterior y la interior no
supere la permitida.
(Consulte la “6. TUBERÍA DE REFRIGERANTE”)
5.
Lugares donde las ranuras de succión y salida no miran general-
mente hacia el viento.
El viento que sopla directamente por las ranuras de succión o sal-
ida interfiere con el funcionamiento de la unidad.
Si fuera necesario, instale algún tipo de obstrucción para blo-
quear el viento.
Nombre
Abrazad-
era (1)
Abrazad-
era (2)
Abrazad-
era (3)
Tubería de
accesorios
del lado de
gas (1)
Tubería de
accesorios
del lado de
gas (2)
Cantidad
11 pzas. 1 pza. 1 pza. 1 pza. 1 pza.
Forma
Pequeño Grande
Grueso
(incluido
sólo con el
tipo 5A, 6A)
Nombre
Tubo accesorio del
lado de líquido (1)
Tubo accesorio del
lado de líquido (2)
Otros
Cantidad
1 pza. 1 pza. 1 pza. para cada ítem
Forma
Delgada
•
Manual de operación
•
Manual de instalación
• Declaración de con-
formidad (PED)
•
Etiqueta “CARGA DE
REFRIGERANTE ADI-
CIONAL”
MT (Temperatura Media) LRMEQ5~20AY1(E)
LT (Temperatura Baja) LRLEQ5~20AY1(E)
Nombre Unidad exterior
Unidad interior
MT (Temperatura Media)
Enfriador de unidad Exhibición
Forma
Nombre
Unidad interior
Panel de con-
trol (desconge-
lamiento)
Panel de
advertencia
LT (Temperatura Baja)
Enfriador de unidad
Exhibición
Forma
1, 2, 3
1, 2, 3
4
4
[Tipo 5A, 6A] [Tipo 8A, 10A, 12A]
1, 2, 3
4
[Tipo 15A, 20A]
04_ES_3P248411-2.fm Page 3 Monday, June 8, 2009 12:46 PM
