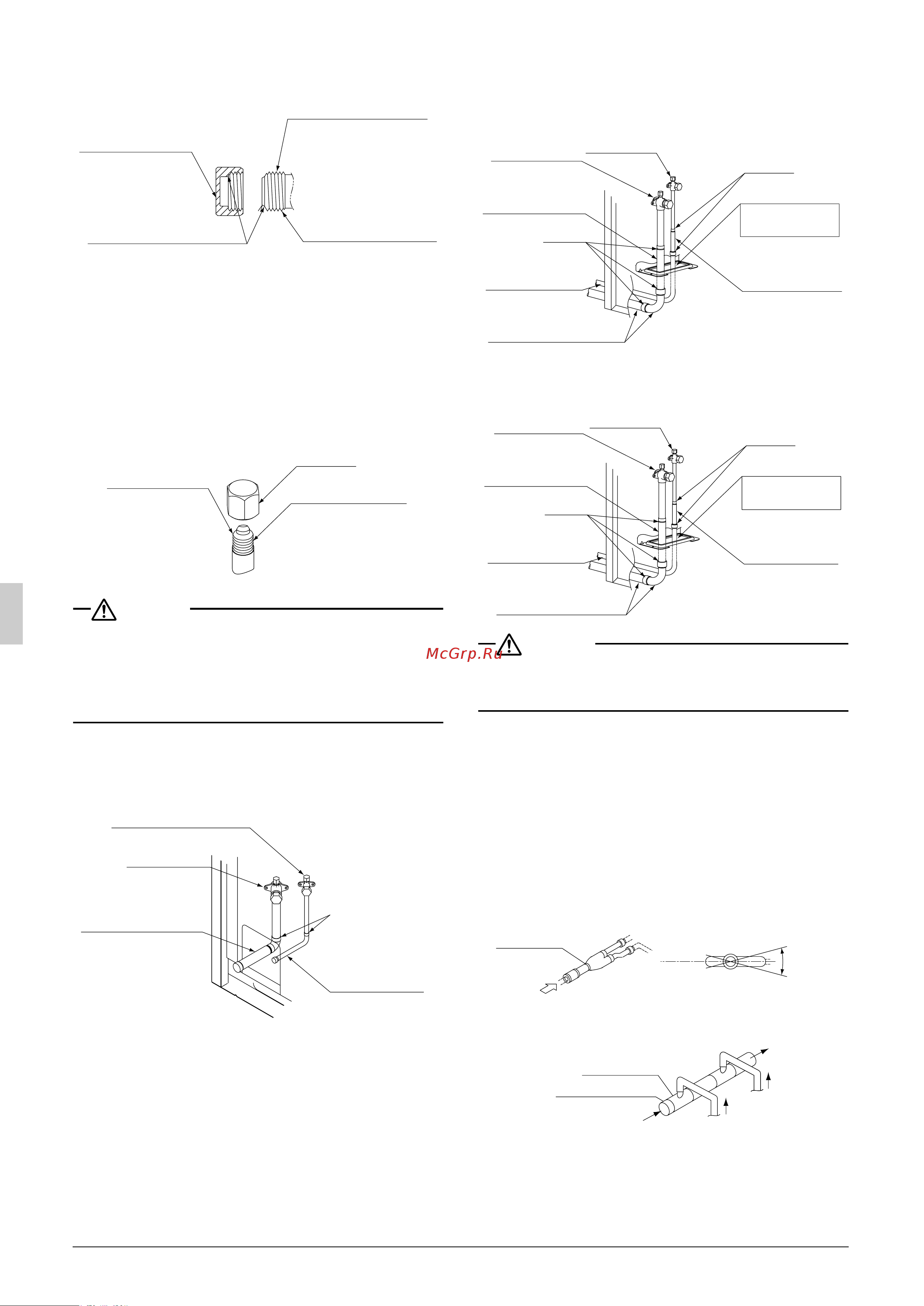

10 Français
• Veillez à serrer fermement le couvercle du clapet après avoir
actionné le clapet. Pour le couple de serrage du clapet, reportez-
vous à “Méthode de fonctionnement du clapet d’arrêt”.
〈Précautions pour manipuler l’orifice de service〉
• Effectuez les travaux sur l’orifice de service avec une durit de
charge équipée d’une tige de poussée.
• Au moment du montage du capuchon, appliquez un produit de
blocage de vis sur le filetage.
• N’appliquez pas de produit de blocage de vis (pour l’utilisation
avec écrou évasé) sur le joint d’étanchéité.
• Veillez à resserrer fermement le capuchon après avoir terminé les
travaux. Pour le couple de serrage du capuchon, reportez-vous à
“Méthode de fonctionnement du clapet d’arrêt”.
ATTENTION
Appliquez un produit de blocage de vis sur la fixation du cou-
vercle du clapet et sur le filetage de la vis de l’orifice de service.
Sinon, de l’eau de condensation de rosée s’infiltrera à l’intérieur et
gèlera. Par conséquent, une fuite de gaz réfrigérant ou un dysfonc-
tionnement du compresseur risque de déformer ou d’endommager le
capuchon.
3.
Connexion des canalisations de réfrigérant aux unités
extérieures
Si connecté à l’avant
Enlevez le chapeau du clapet d’arrêt pour raccorder.
Lors d’une connexion latérale (fond)
Percez le trou du fond du cadre et faites passer les canalisations en
dessous du fond du cadre.
ATTENTION
• Assurez-vous que la canalisation sur le site n’entre pas en con-
tact avec d’autres canalisations, avec le cadre inférieur ou avec la
plaque latérale du produit.
〈Précautions pour les canalisations〉
Gardez les points suivants à l’esprit pour effectuer le branchement
des canalisations.
• Pour brancher le tuyau de liquide, utilisez un raccord en T ou un
raccord en Y, et branchez-le horizontalement. Ceci empêchera
tout écoulement irrégulier du réfrigérant.
• Pour brancher le tuyau de gaz, utilisez un raccord en T et
branchez-le de manière que le tuyau branché soit situé au-des-
sus du tuyau principal (voyez l’illustration ci-dessous). Ceci
empêchera que de l’huile réfrigérante s’accumule dans l’unité
intérieure qui ne fonctionne pas.
• Utilisez un raccord en Y pour le branchement du réfrigérant liq-
uide, et branchez le tuyau horizontalement.
• Utilisez un raccord en T pour le branchement du réfrigérant
gazeux, et connectez en haut du tuyau principal.
Filetage de vis
Appliquez un produit de
blocage de vis
Joint d’étanchéité
N’appliquez pas de produit
de blocage de vis
Clapet d’arrêt
Partie de montage
du couvercle du clapet.
Couvercle du clapet
Joint d’étanchéité
N’appliquez pas
de produit de
blocage de vis
Filetage de vis
Appliquez un produit
de blocage de vis
Capuchon
Clapet d’arrêt
du côté gaz
Clapet d’arrêt du côté liquide
Soudure
Tuyau de liquide
accessoire (1)
Tuyau accessoire
du côté gaz (1)
Clapet d’arrêt
du côté liquide
Clapet d’arrêt
du côté gaz
Tuyau accessoire
du côté gaz (2)
Soudure
Canalisations du
côté liquide
(procurée sur place)
Orifice d’expulsion
Poinçonnez l’orifice
d’expulsion.
Soudure
Canalisations du côté gaz
(procurée sur place)
Tuyau de liquide
accessoire (2)
[Type 5A, 6A]
Clapet d’arrêt
du côté liquide
Clapet d’arrêt
du côté gaz
Tuyau accessoire
du côté gaz (1)
Soudure
Canalisations du
côté liquide
(procurée sur place)
Canalisations du côté gaz
(procurée sur place)
Tuyau de liquide
accessoire (2)
Orifice d’expulsion
Poinçonnez l’orifice
d’expulsion.
Soudure
[Type 8A, 10A, 12A, 15A, 20A]
Surface
horizontale
±30˚ ou
moins
Vue de la flèche A
A
Raccord en Y
Raccord en T
Tuyau principal
