![Hitachi CD7SA [90/96] Back_cd7sa_ee 2 3 09 16 24 89](/img/pdf.png)
Hitachi CD7SA [90/96] Back_cd7sa_ee 2 3 09 16 24 89
![Hitachi CD7SA [90/96] Back_cd7sa_ee 2 3 09 16 24 89](/views2/1081482/page90/bg5a.png)
89

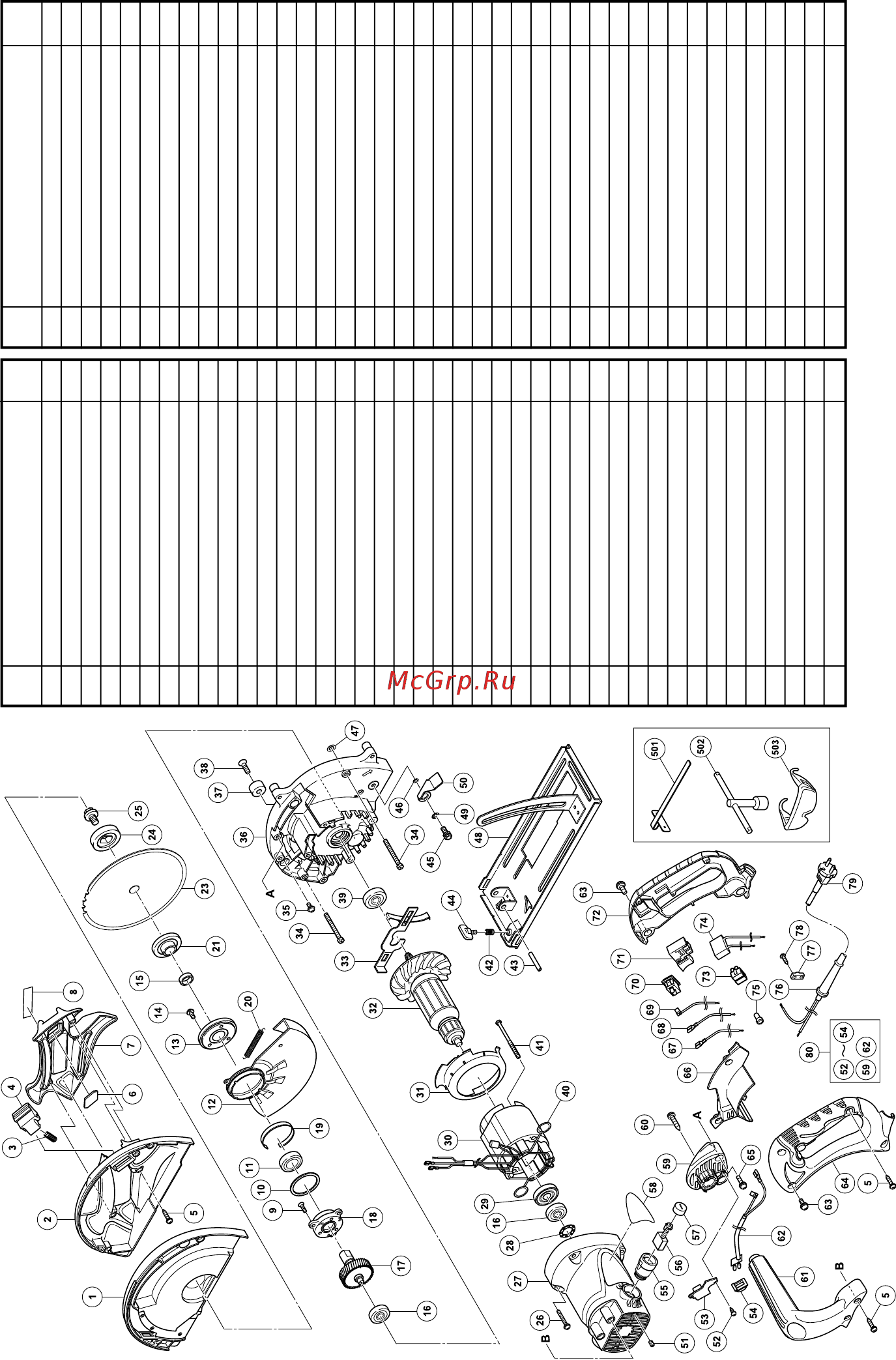

Item
No.
Part Name Q’TY
1 DUST COVER (A) 1
2 DUST COVER (B) 1
3 SPRING 1
4 KNOB 1
5
TAPPING SCREW (W/FLANGE) D4
×
20
7
6 GLASS PLATE 1
7 DUST COVER (C) 1
8 HITACHI PLATE 1
9
SEAL LOCK FLAT HD. SCREW M5
×
12
3
10 WASHER 1
11 BALL BEARING 6202VVCMPS2L 1
12 LOWER GUARD 1
13 BEARING CAP 1
14
MACHINE SCREW (W/SP. WASHER) M4×10
3
15 DISTANCE PIECE 1
16 BALL BEARING 608VVC2PS2L 2
17 SPINDLE AND GEAR SET 1
18 BEARING HOLDER 1
19 BUSHING 1
20 RETURN SPRING 1
21 WASHER (A) 1
23 TCT SAW BLADE 1
24 WASHER (B) 1
25 BOLT (W/WASHER) M7×17.5 1
26
MACHINE SCREW (W/WASHERS) M5×40
4
27 HOUSING ASS'Y 1
28 THRUST WASHER 1
29 DUST SEAL 1
30 STATOR ASS'Y 1
31 FAN GUIDE 1
32 ARMATURE 1
33 LOCK LEVER 1
34 BOLT M6×40 2
35
MACHINE SCREW (W/WASHERS) M4×10
2
36 GEAR COVER 1
37 CUSHION 1
38 FLAT HD. SCREW M6×20 1
39 BALL BEARING 6001VVCMPS2L 1
40 BRUSH TERMINAL 2
41 HEX. HD. TAPPING SCREW D5×70 2
42 SPRING 1
Item
No.
Part Name Q’TY
43 ROLL PIN D6×32 1
44 WING BOLT M6×12 1
45 SPECIAL; BOLT M6 1
46 WASHER M6 1
47 O-RING (4PC-5) 2
48 BASE 1
49
RETAINING RING (E-TYPE) FOR D8 SHAFT
1
50 LINK LEVER 1
51 HEX. SOCKET SET SCREW M5×82
52 TAPPING SCREW D2.6×10 2
53 LED COVER (B) 1
54 LED HOLDER 1
55 BRUSH HOLDER 2
56 CARBON BRUSH 2
57 BRUSH CAP 2
58 NAME PLATE 1
59 SIDE HANDLE (A) 1
60
TAPPING SCREW (W/FLANGE) D5
×
20
1
61 SIDE HANDLE (B) 1
62 LED 1
63
MACHINE SCREW (W/WASHER) M5
×
16
4
64 HANDLE (A) 1
65
MACHINE SCREW (W/WASHER) M5×20
2
66 LED COVER 1
67 INTERNAL WIRE (A) 1
68 INTERNAL WIRE (A) 1
69 INTERNAL WIRE 1
70 SWITCH (W/COVER) 1
71 SWITCH 1
72 HANDLE (B) 1
73 PILLAR TERMINAL 2
74 NOISE SUPPRESSOR 1
75 CONNECTOR 1
76 CORD ARMOR 1
77 CORD CLIP 1
78
TAPPING SCREW (W/FLANGE) D4
×
16
2
79 CORD 1
80 SIDE HANDLE (A) ASS'Y 1
501 GUIDE 1
502 BOX WRENCH 10MM 1
503 SAFETY GLASSES 1
11Back_CD7SA_EE 2/3/09, 16:2489
