24
Polski
(2) Uchwyt zaciskowy
(3) Prowadnica okrojnika (Rys. 20)
(4) Adapter prowadnicy wzornika (B)
Dla produktu Trend.
Wyposażenie standardowe może ulec zmianie bez
uprzedzenia.
ZASTOSOWANIE
䡬 Prace stolarskie związane ze żłobkowaniem i
ukosowaniem.
PRZED UŻYCIEM
1. Żródło mocy
Upewnij się, że żródło mocy jest zgodne z wymogami
mocy zaznaczonymi przy nazwie produktu.
2. Przełącznik
Upewnij się, że przełącznik jest wyłączony (pozycja
OFF). Jeśli wtyczka jest włączona do prądu podczas
gdy przełącznik jest włączony (pozycja ON), narzędzie
zacznie działać natychmiast, co może spowodować
poważny wypadek.
3. Przedłużacz
Kiedy miejsce pracy znajduje się daleko od żródła
prądu, użyj przedłużacza o wystarczającym przekroju.
Przedłużacz powinien być tak krótki jak tylko jest to
możliwe.
MONTAŻ I DEMONTAŻ FREZU
OSTRZEŻENIE
Aby uniknąć zagrożenia, należy upewnić się, że
wyłącznik jest w pozycji OFF, oraz wyjąć wtyczkę z
gniazdka zasilania.
1. Montaż frezów
(1) Wyczyścić i wsunąć do oporu chwyt frezu w uchwyt
zaciskowy, a następnie wysunąć około 2 mm.
(2) Po wsunięciu frezu, przyciskając jednocześnie kołek
blokujący wału, należy za pomocą klucza 23 mm
dokręcić mocno uchwyt zaciskowy w kierunku zgodnym
z ruchem wskazówek zegara. (patrząc od dołu
urządzenia). (Rys. 1)
UWAGA
䡬 Należy upewnić się, że po zamontowaniu frezu uchwyt
zaciskowy jest mocno dokręcony. W przeciwnym razie
może dojść do uszkodzenia uchwytu zaciskowego.
䡬 Należy upewnić się, że po dokręceniu uchwytu
zaciskowego kołek blokujący nie znajduje się w wale.
W przeciwnym razie może dojść do uszkodzenia
uchwytu zaciskowego, kołka blokującego lub wału.
(3) Używając frezu z chwytem o średnicy 8 mm, należy
wymienić standardowy uchwyt zaciskowy na dołączony
do zestawu uchwyt 8 mm.
2. Demontaż frezów
Aby zdemontować frez, należy wykonać w odwrotnej
kolejności wszystkie czynności wymagane przy jego
montażu.
UWAGA
Należy upewnić się, że po dokręceniu uchwytu
zaciskowego kołek blokujący nie znajduje się w wale.
W przeciwnym razie może dojść do uszkodzenia
uchwytu zaciskowego, kołka blokującego lub wału.
OBSŁUGA FREZARKI PIONOWEJ
1. Regulacja głębokości cięcia (Rys. 2)
(1) Ustawić urządzenie na płaskiej drewnianej powierzchni.
(2) Przekręcić dźwignię szybkiej regulacji w kierunku
przeciwnym do ruchu wskazówek zegara aż do
momentu jej zatrzymania. (Rys. 3)
(3) Przekręcić element dystansowy, tak aby jego część
bez zamocowanej śruby regulacji głębokości cięcia
zbiegła się z dolną częścią prowadnicy dystansowej.
Poluzować pokrętło zaciskowe prowadnicy, tak aby ta
zetknęła się z elementem dystansowym.
(4) Poluzować dźwignię blokady i docisnąć urządzenie,
tak aby frez tylko dotykał powierzchni. Następnie
zacisnąć dźwignię blokady. (Rys. 4)
(5) Dokręcić pokrętło zaciskowe prowadnicy. Ustawić
wskaźnik głębokości w punkcie „0” podziałki.
(6) Poluzować pokrętło zaciskowe prowadnicy i ustawić
wskaźnik głębokości cięcia odpowiednio względem
podziałki. Dokręcić pokrętło zaciskowe prowadnicy.
(7) Aby osiągnąć wybraną głębokość cięcia, należy
poluzować dźwignię blokady i docisnąć urządzenie do
elementu dystansowego.
Frezarka umożliwia precyzyjną regulację głębokości
cięcia.
(1) Zamocować pokrętło precyzyjnej regulacji.
(2) Przekręcić dźwignię szybkiej regulacji w kierunku
zgodnym z ruchem wskazówek zegara aż do momentu
jej zatrzymania na śrubie dystansowej. (Rys. 5)
Jeśli dźwignia szybkiej regulacji nie zatrzyma się na
śrubie dystansowej, oznacza to, że śruba jest
zamontowana niewłaściwie.
W takim wypadku należy nieznacznie poluzować
dźwignię blokady, przycisnąć od góry całe urządzenie
i ponownie przekręcić dźwignię szybkiej regulacji po
właściwym ustawieniu śruby.
(3) Po poluzowaniu dźwigni blokady głębokość cięcia może
zostać dostosowana za pomocą pokrętła precyzyjnej
regulacji. Przekręcenie pokrętła precyzyjnej regulacji
przeciwnie do ruchu wskazówek zegara pozwala na
ustawienie mniejszej głębokości cięcia, podczas gdy
przekręcenie jej zgodnie z ruchem wskazówek zegara
na ustawienie większej.

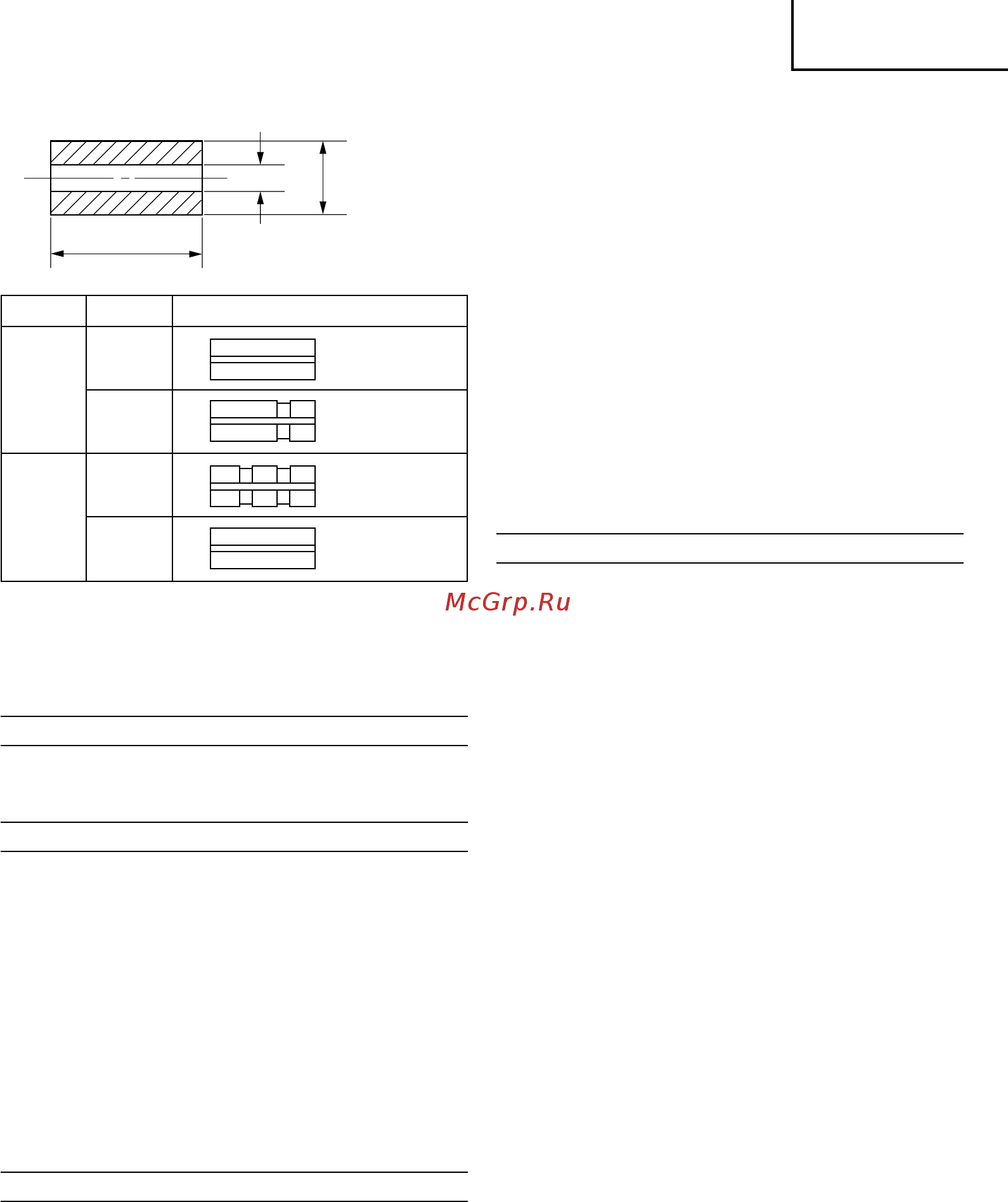

d
D
20 mm
DdKształt tulei uchwytu zaciskowego
12 mm
6 mm
Bez wyżłobienia
3 / 8”
1 wyżłobienie
1 / 2”
3 / 8”
2 wyżłobienia
10 mm
Bez wyżłobienia
