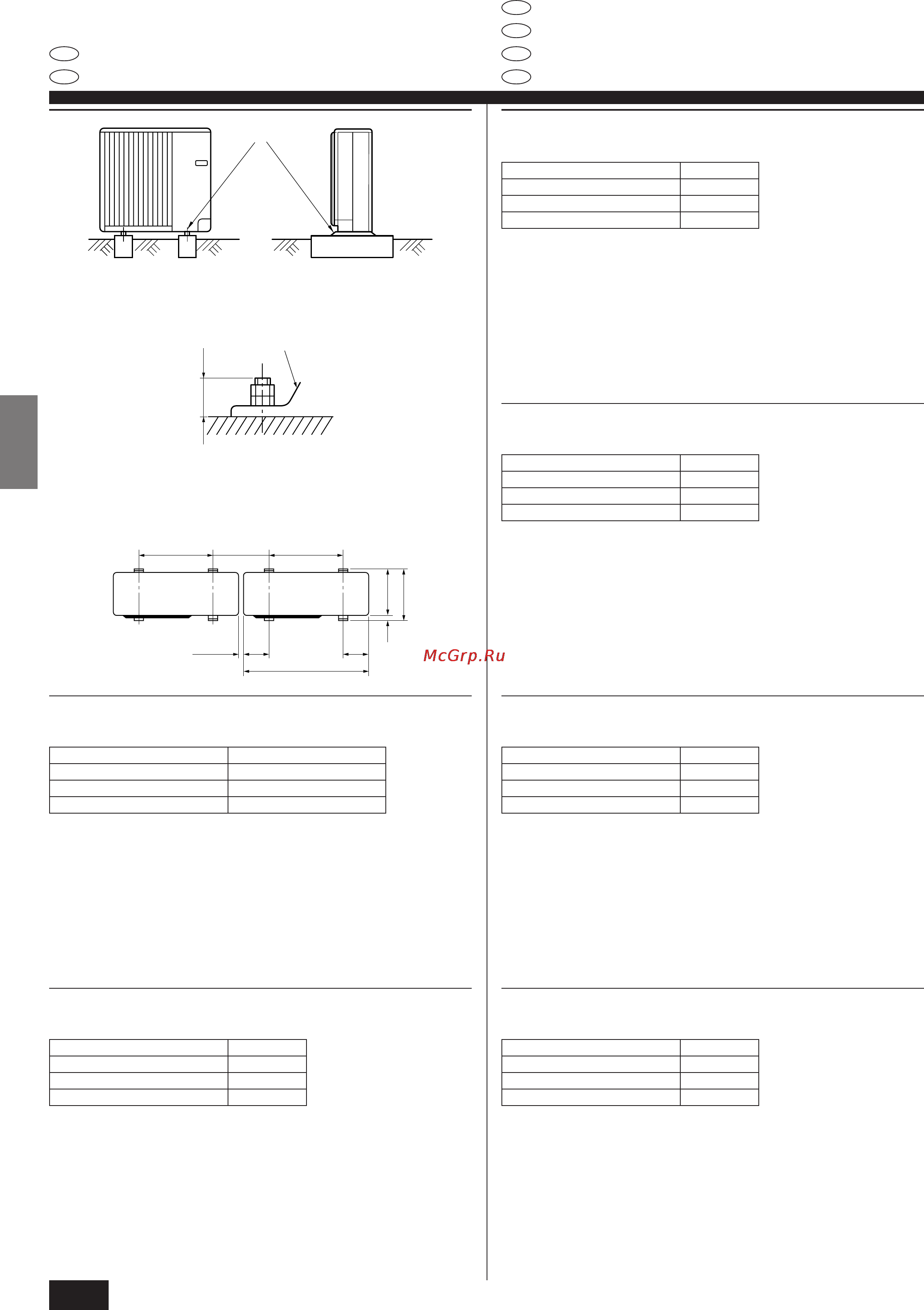

4. Installing the outdoor unit
4. Einbau der Außenanlage
4. Installation av utomhusenhet
4. Installazione della sezione esterna
4. Installation de l’appareil extérieur
4. Het buitenapparaat installeren
Be sure to install the unit in a sturdy, level surface to prevent rattling noises during
operation.
<Foundation specifications>
Foundation bolt M10 (3/8")
Thickness of concrete 120 mm
Length of bolt 70 mm
Weight-bearing capacity 320 kg
A M10 (3/8") bolt
B Base
The dimensions in ( ) are for PU(H)-P5, P6 models.
Make sure that the length of the foundation bolt is within 30 mm of the bottom
surface of the base.
Secure the base of the unit firmly with four-M10 foundation bolts in sturdy loca-
tions.
Die Anlage immer auf fester, ebener Oberfläche aufstellen, um Rattergeräusche
beim Betrieb zu vermeiden.
<Spezifikationen des Fundaments>
Fundamentschraube M10 (3/8 Zoll)
Betondicke 120 mm
Schraubenlänge 70 mm
Tragfähigkeit 320 kg
A M10 (3/8 Zoll) Schraube
B Bodenplatte
Die Abmessungen in ( ) beziehen sich auf die Modelle PU(H)-P5, P6.
Vergewissern, daß die Länge der Fundamentankerschraube innerhalb von 30 mm
von der Unterseite der Bodenplatte liegt.
Die Bodenplatte der Anlage mit 4 M10 Fundamentankerbolzen an tragfähigen Stel-
len sichern.
Se till att enheten monteras på ett stabilt och jämnt underlag för att förhindra
skallrande ljud under pågående drift.
<Specifikationer för fundament>
Fundamentbult M10 (3/8")
Betongtjocklek 120 mm
Bultlängd 70 mm
Viktbärande kapacitet 320 kg
A M10 (3/8") bult
B Fundament
Dimensionerna inom parentestecknen ( ) gäller för modellerna PU(H)-P5, P6.
Se till att fundamentbultens längd ligger inom 30 mm av fundamentets bottenyta.
Säkra enhetens fundament så det sitter säkert med fyra M10 fundamentbultar på
stadiga platser.
Assicurarsi di installare l’unità su una superficie solida e in piano, per evitare rumo-
ri di sbattimento durante il funzionamento.
<Specifiche delle fondamenta>
Bullone fondamenta M10 (3/8")
Spessore del cemento 120 mm
Lunghezza del bullone 70 mm
Capacità di carico 320 kg
A Bullone M10 (3/8")
B Base
Le dimensioni in ( ) sono per i modelli PU(H)-P5, P6.
Assicurarsi che la lunghezza del bullone fondamenta non superi 30 mm rispetto
alla superficie inferiore della base.
Assicurare saldamente la base dell’unità con quattro bulloni fondamenta M-10 in
punti sufficientemente solidi.
Bien installer l’appareil sur une surface solide et de niveau, de façon à éviter tout
bruit de crécelle pendant le fonctionnement.
<Spécifications de la fondation>
Boulon de fondation M10 (3/8 ème de pouce)
Epaisseur de béton 120 mm
Longueur des boulons 70 mm
Résistance au poids 320 kg
A Boulon M10 (3/8 ème de pouce)
B Base
Les dimensions entre parenthèses ( ) concernent les modèles PU(H)-P5 et P6.
S’assurer que la longueur des boulons de fondation ne dépasse pas 30 mm par
rapport à la surface inférieure de la base.
Fixer fermement la base de l’appareil avec quatre boulons de fondation M10 pla-
cés à des endroits suffisamment robustes.
Zorg ervoor dat de eenheid op een stevig, waterpas oppervlak wordt geïnstalleerd
om geratel tijdens het gebruik te voorkomen.
<Specificaties voor de fundering>
Funderingsbout M10 (3/8")
Dikte van het beton 120 mm
Lengte van de bout 70 mm
Draagkracht 320 kg
A M10 (3/8") bout
B Basis
De afmetingen tussen ( ) gelden voor de modellen PU(H)-P5 en P6.
Zorg dat de lengte van de funderingsbout op een afstand van minder dan 30 mm
van de onderkant van de basis komt.
Zet de basis van de eenheid stevig vast met vier M10-funderingsbouten op een
stevige ondergrond.
A
Max.30
B
(mm)
(mm)
(600)
500
(600)
500
(Min. 460)
Min. 410
(225)
200
(225)
200
Min. 10
(1050)
900
25
330
370
