52
E
D
I
F
NL
SD
7

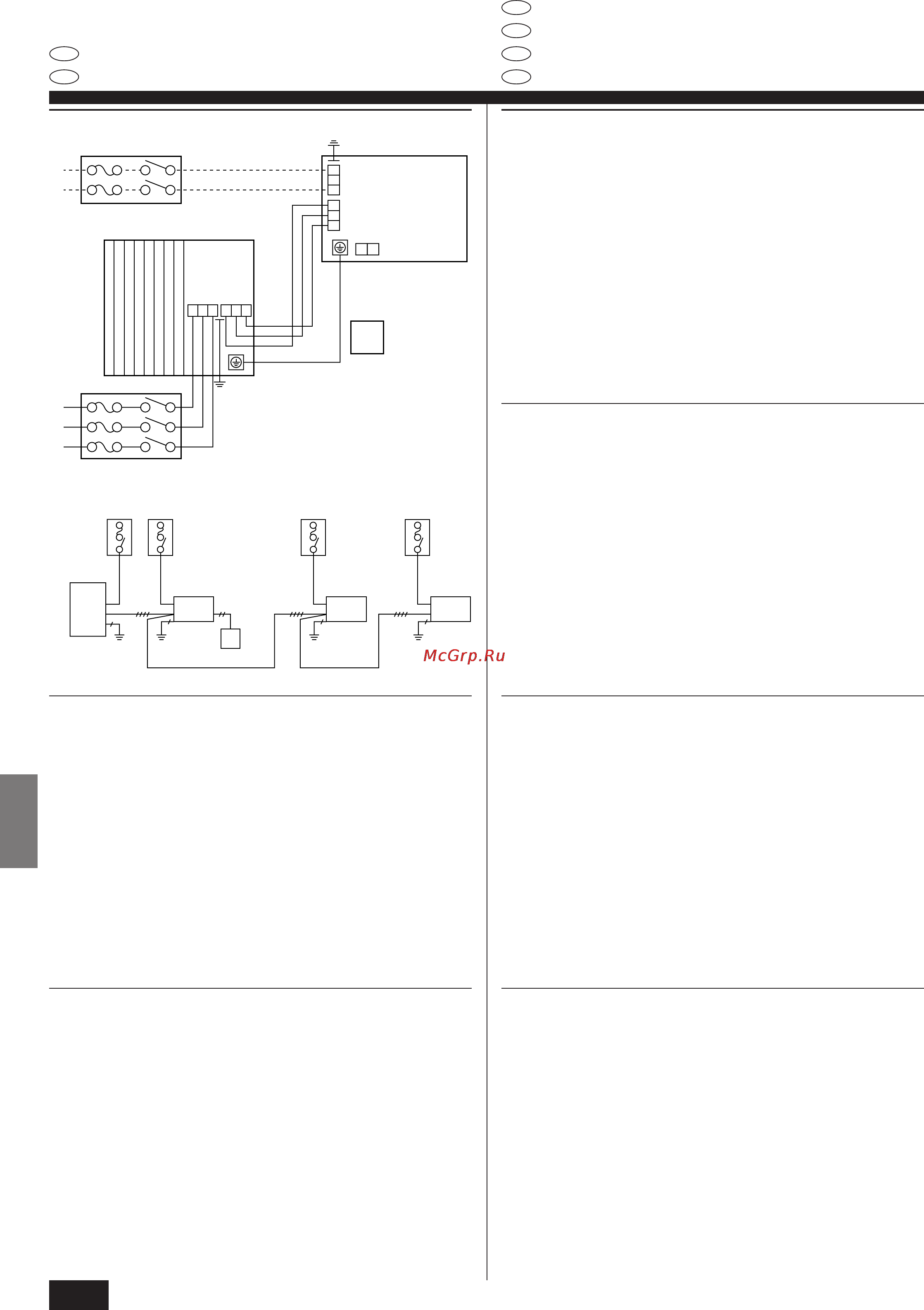

7. Electrical work
7. Elektroarbeiten
7. Installations électriques
7. Collegamenti elettrici7. Elektrische aansluitingen
7. Elektriska arbeten
A
B
C
D
EE
D
S3
S3
S2
S1
S2S1
D
FF
D
C
B
A
F
D
A
F
D
A
A Indoor unit E For only Electric heater
B Outdoor unit F Grounding
C Remote controller
D Main switch/fuse
For Electric heater
For Power supply
For Power
supply
For Electric
heater
For Electric
heater
7.1. Precauzioni
Il compressore funzionerà solo se il collegamento della fase di alimentazione è
corretto.
Una protezione del collegamento a massa con salvavita senza fusibile (salvavita a
perdita di massa [ELB]) è normalmente installata per D.
Il cablaggio di collegamento tra l’unità esterna e quelle interne può essere esteso
fino ad un massimo di 50 m e l’estensione totale inclusi i collegamenti incrociati tra
le stanze è di 80 m al massimo.
Per l’installazione del condizionatore d’aria, occorre un interruttore con una separa-
zione di almeno 3 mm fra i contatti per ogni polarità.
Attribuire un nome ad ogni interruttore in relazione alla funzione (riscaldatore, unitá
ecc….).
7.1. Försiktighetsåtgärder
Il compressore funzionerà solo se il collegamento della fase di alimentazione è
corretto.
Jordningsskydd med en säkringslös brytare (jordläckagebrytare [ELB]) är vanligt-
vis installerad för D.
Anslutningsledningarna mellan utomhus- och inomhusenheterna kan förlängas till
upp till maximalt 50 meter, medan den totala förlängningen inklusive övergångs-
ledningarna mellan rum får vara maximalt 80 meter.
En strömbrytare med minst 3 mm kontaktseparation i varje pol skall tillhandahållas i
luftkonditioneringsinstallationen.
Giv brytaren et namn, (värmeapparat, enhet).
7.1. Vorsichtsmaßregeln
Der Kompressor arbeitet nicht, wenn die Netzstromphasen nicht einwandfrei an-
geschlossen sind.
Erdungsschutz mit sicherungslosem Unterbrecher (Erdleckunterbrecher [ELB]) wird
normalerweise für D installiert.
Die Verbindungsverdrahtung zwischen Außenanlage und Innenanlagen kann bis zu
50 m erreichen, und die gesamte Verlängerung einschließlich Überkreuzverdrahtung
zwischen Räumen ist maximal 80 m.
Ein Schalter mit einem Kontaktabstand von mindestens 3 mm muß bei der Installa-
tion der Klimanlage verwendet werden.
Beschriften Sie jeden Unterbrecher, je nach Zweck (Heizung, Einheit usw.).
7.1. Precautions
The compressor will not operate unless the power supply phase connection is
correct.
Grounding protection with a no-fuse breaker (earth leakage breaker [ELB]) is usu-
ally installed for D.
The connection wiring between the outdoor and indoor units can be extended up
to a maximum of 50 meters, and the total extension including the crossover wiring
between rooms is a maximum of 80 m.
A switch with at least 3 mm contact separation in each pole shall be provided by the
air conditioner installation.
Label each breaker according to purpose (heater, unit etc.).
7.1. Voorzorgsmaatregelen
De compressor werkt niet tenzij de de fasen voor de stroomvoorziening op de
juiste wijze zijn aangesloten.
D wordt meestal geaard met een niet op zekering gebaseerde onderbreker (aard-
lekschakelaar [ALS]).
De verbinding tussen de binnen- en buitenapparaten kan verlengd worden tot een
maximum van 50 meter, en de totale maximale verlenging inclusief kruis-
verbindingen tussen kamers is 80 m.
Met de airconditioner zal een schakelaar met ten minste 3 mm contactscheiding
tussen de polen worden meegeleverd.
Label iedere onderbreker, afhankelijk van zijn functie (verwarming, eenheid etc).
7.1. Précautions
Le compresseur ne fonctionne pas si la connexion de la phase d’alimentation élec-
trique est incorrecte.
Une protection de mise à la terre avec disjoncteur sans fusible (disjoncteur de
perte à la terre [ELB]) est généralement installée pour D.
Le câblage de connexion entre les appareils intérieurs et extérieur peut être ral-
longé jusqu’à un maximum de 50 mètres, et la rallonge totale y compris le câblage
en pont entre les pièces sera de 80 m maximum.
Un interrupteur bipolaire ayant un écartement de 3 mm minimum entre les contacts
sera intégré lors de l’installation du climatiseur.
Etiquetter chaque interrupteur selon sa fonction (chauffage, unité, etc.).
