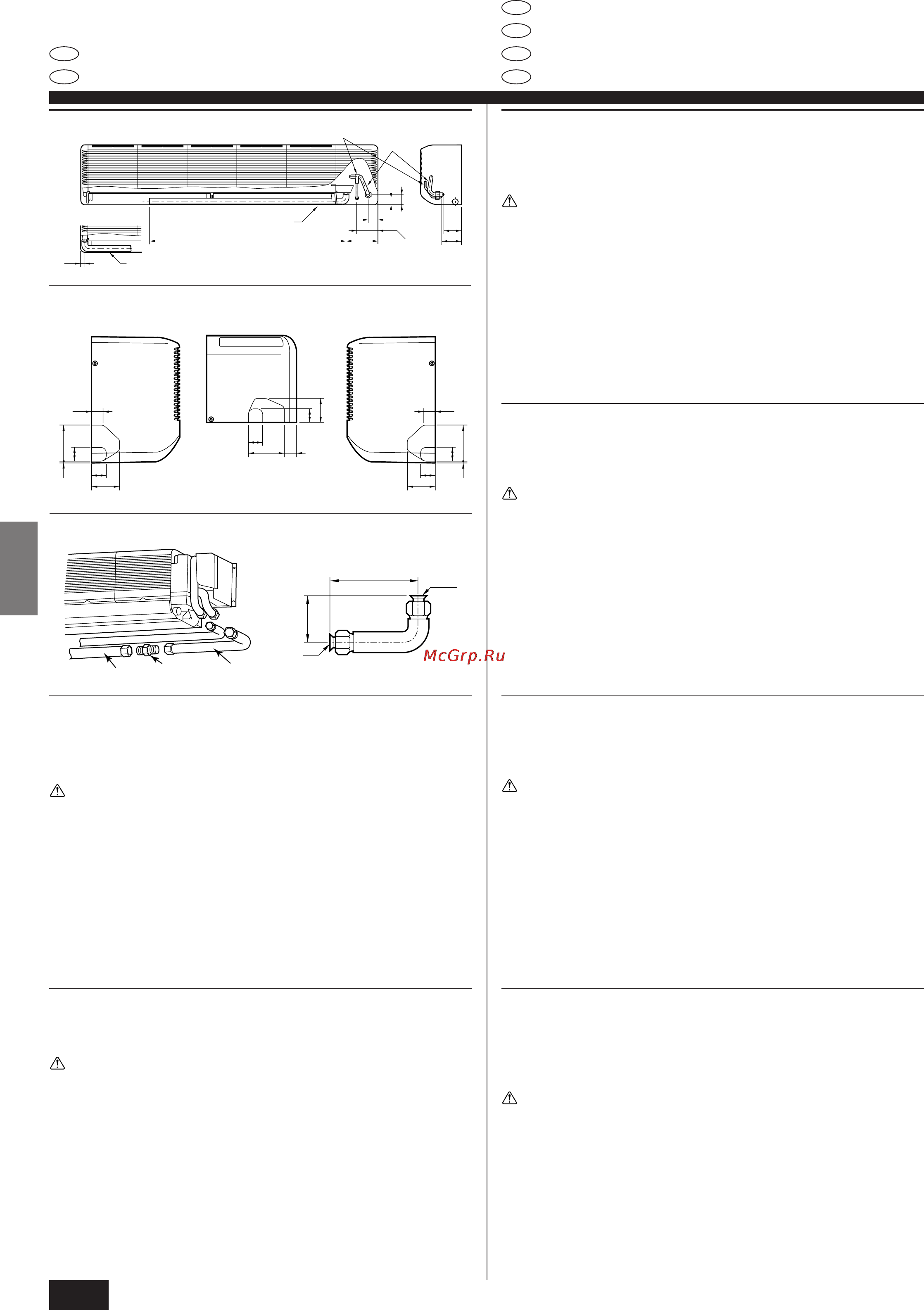

5.3. Positioning refrigerant and drain piping
1 Position of refrigerant and drain piping
2 Determine the position of the knockout holes on the unit body
• Make the knockout holes using a saw blade or an adequate knife.
Caution:
The side panel must be removed before drilling a knockout hole in it.
If a hole is made with the side panel in place, the refrigerant pipe within the
unit could be damaged.
3 L-shaped connection pipe (for gas piping)
A 107 mm (P2.5, 3), 102 mm (P4) H For lower-side piping
B Drain hose I For right-side piping
C Liquid pipe J L-shaped connection pipe 7
D Gas pipe K Unit side
E Drain hose in left-side piping L On-site piping side
F Knockout holes on the unit body M Nipple
G For left-side piping N Piping
5.3. Anordnung der Kältemittel- und Ablaßrohrleitungen
1 Anordnung der Kältemittel- und Ablaßrohrleitungen
2 Festlegung der Position der Ausbrechöffnungen am Gerätekörper
• Die Löcher mit einem Sägeblatt oder einem geeigneten Messer öffnen.
Vorsicht:
Die Seitenplatte muß abgenommen werden, bevor man ein Durchsteckloch hin-
einbohrt. Wenn das Loch gebohrt wird, ohne daß die Platte abgenommen wur-
de, kann das Kälterohr in der Anlage beschädigt werden.
3 L-förmiges Anschlußrohr (für Gasrohrleitung)
A 107 mm (P2.5, 3), 102 mm (P4) H Für die untere Rohrleitung
B Ablaßschlauch I Für die rechte Rohrleitung
C Flüssigkeitsrohr J L-förmiges Anschlußrohr 7
D Gasrohr K Geräteseite
E Ablaßschlauch der linken Rohrleitung L Hausanschlußseite der Rohrleitung
F Ausbrechöffnungen am Gerätekörper M Nippel
G Für die linke Rohrleitung N Rohrleitung
5.3. Positionering av köldmedels- och dräneringsrör
1 Position of refrigerant and drain piping
2 Fastställ positionen för de borttagbara hålen på enhetens kropp
• Avlägsna hålen med ett sågblad eller lämplig kniv.
Försiktighet:
Sidopanelen måste tas bort innan de borttagbara hålen borras ut. Om ett hål
borras med sidopanelen på plats kan köldmedelsröret inuti enheten skadas.
3 L-format kopplingsrör (för gasrör)
A 107 mm (P2.5, 3), 102 mm (P4) H För undre rörledningar
B Dräneringsslang I För höger rörledningar
C Vätskerör J L-format kopplingsrör 7
D Gasrör K Enhetens sida
E Dräneringsslang i vänster rörledning L Rörledningssidan på installationsplatsen
F Borttagbara hål på enhetens kropp M Nippel
G För vänster rörledningar N Rörledningar
5.3. Posizionamento delle tubazioni del refrigerante e
di drenaggio
1 Posizionamento delle tubazioni del refrigerante e di drenaggio
2 Determinare la posizione dei fori di espulsione del corpo dell’unità
• Praticare i fori di espulsione usando una lama a sega od un coltello appropriato.
Cautela:
Il pannello laterale deve essere rimosso prima di praticarvi un foro. Nel caso in
cui il foro venga praticato con il pannello laterale installato, il tubo del refrige-
rante all’interno dell’unità potrebbe essere danneggiato.
3 Raccordo a L (per la tubazione del gas)
A 107 mm (P2.5, 3), 102 mm (P4) H Per la tubazione inferiore
B Tubo flessibile di drenaggio I Per la tubazione destra
C Tubo del liquido J Raccordo a L 7
D Tubo del gas K Lato unità
E Tubo flessibile di drenaggio nella tubazione sinistra L Lato tubazione locale
F Fori di espulsione del corpo dell’unità M Raccordo filettato
G Per la tubazione sinistra N Tubazione
5.3. Mise en place des tuyaux de réfrigérant et d’écou-
lement
1 Position of refrigerant and drain piping
2 Définir la position des orifices à dégager sur le corps de l’appareil
• Découper les orifices à dégager à l’aide d’une scie ou d’un couteau adéquat.
Précaution:
Le panneau latéral doit être retiré avant d’y forer un orifice à dégager. Si un
trou est foré avec le panneau latéral en place, le tuyau de réfrigérant qui se
trouve dans le climatiseur risquerait d’être endommagé.
3 Tuyau de connexion en L (pour le tuyau de gaz)
A 107 mm (P2.5, 3), 102 mm (P4) H Pour le tuyautage par le bas
B Tuyau d’écoulement I Pour le tuyautage du côté droit
C Tuyau de liquide J Tuyau de connexion en L 7
D Tuyau de gaz K Côté appareil
E Tuyau d’écoulement en cas de mise en
place des tuyaux du côté gauche
L Côté du tuyautage sur place
F Orifices à dégager sur le corps de l’appareil
M Mamelon
G Pour le tuyautage du côté gauche
N Tuyauterie
5.3. Plaats van de koelstof- en afvoerpijpen
1 Plaats van de koelstof- en afvoerpijpen
2 Bepaal de plaats van de doordrukopeningen op het apparaat
• Maak de doordrukopeningen met behulp van een zaag of een geschikt mes.
Voorzichtig:
Het zijpaneel moet worden verwijderd voordat u er een doordrukopening in maakt. Als
u een gat maakt terwijl het zijpaneel niet is verwijderd, kan de koelstofpijp in het appa-
raat beschadigd worden.
3 L-aansluitpijp (voor gaspijp)
A 107 mm (P2.5, 3), 102 mm (P4) H Voor de pijpen aan de onderkant
B Afvoerslang I Voor de pijpen aan de rechterkant
C Vloeistofpijp J L-aansluitpijp 7
D Gaspijp K Zijde van het apparaat
E Afvoerslang in linkerpijp L Zijde van de aanwezige pijpleiding
F Doordrukopeningen op het apparaat zelf M Nippel
G Voor de pijpen aan de linkerkant N Pijp
