7. Electrical work
7. Elektroarbeiten
7. Installations électriques
7. Collegamenti elettrici7. Elektrische aansluitingen
7. Elektriska arbeten
2
F
G
H
I
J

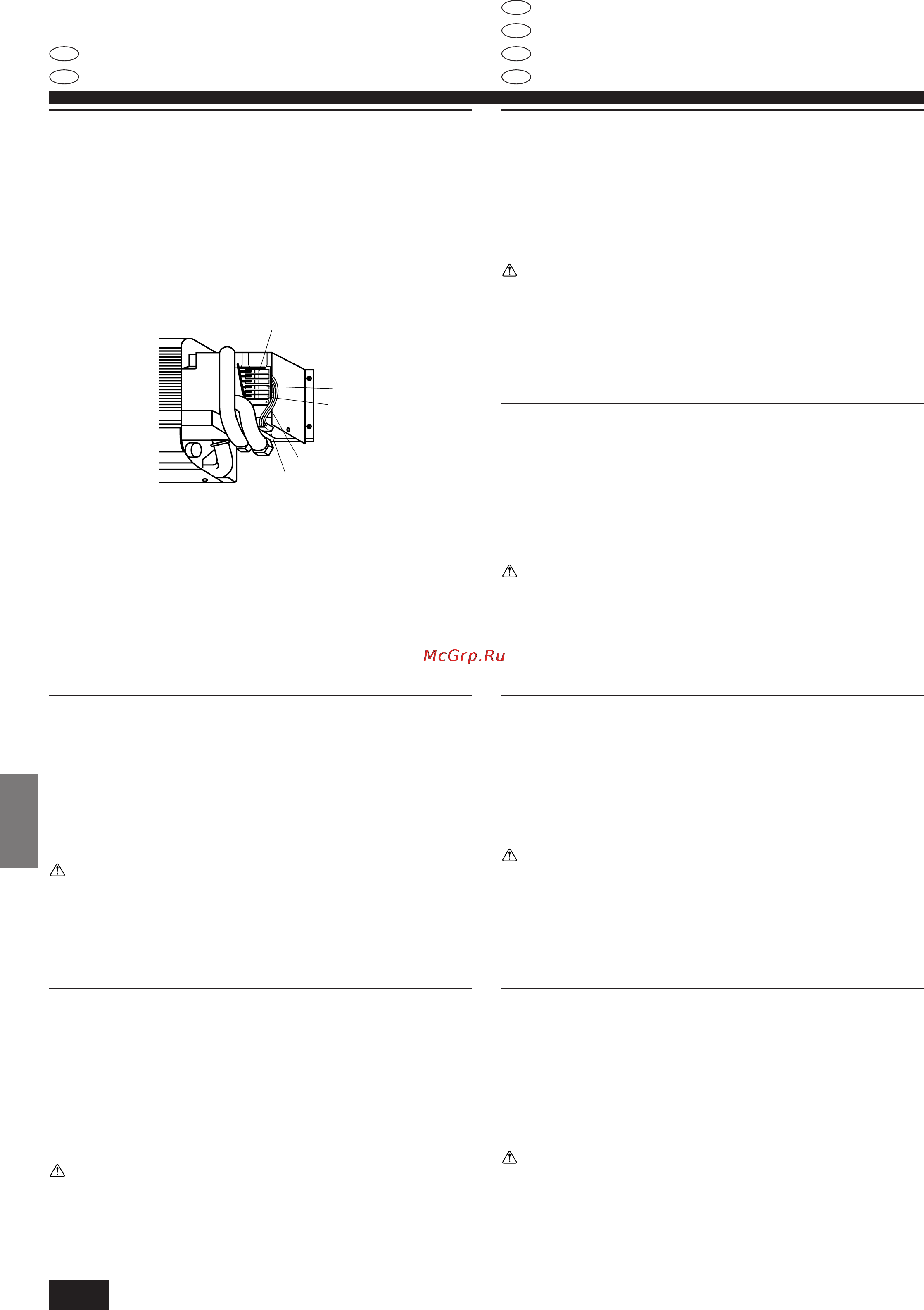

2 Connect the power line, control line from the outdoor unit, and remote control
lines.
s Fix power source wiring to control box using buffer bushing for tensile
force. (PG connection or the like.)
• Since the electric box may need to be pulled out for servicing or other occasions,
wires must have enough slack.
• Class 3 grounding work must be conducted (grounding wire diameter: 1.6 mm or
more).
After wiring is completed, reinstall the parts in the reverse order of removal.
Warning:
Wiring should be done so that the power lines are not subject to tension. Oth-
erwise, heat may be generated or fire may occur.
F Terminal board for remote controller (option)
G Terminal board for control lines from the outdoor unit
H Terminal board for power supply [for only PKH models]
I Power supply wiring & connection wiring
J Cord clamp
2 Das Netzkabel, das Steuerkabel der Außenanlage und die Kabel der Fernbedie-
nung anschließen.
s Netzstromverdrahtung zum Schaltkasten mit Pufferdurchführung für
Spannungskräfte (PG-Anschluß oder ähnliches) befestigen.
• Da der Elektroanschlußkasten zur Wartung oder bei anderen Gelegenheiten her-
ausgezogen werden muß, müssen die Drähte genügend Spiel besitzen.
• Erdung der Klasse 3 muß durchgeführt werden (Durchmesser des Erdungsdrahtes:
1,6 mm oder mehr).
Nach Abschluß der Verdrahtung die abgenommenen Teile in umgekehrter Rei-
henfolge wieder anbringen.
Warnung:
Bei der Verdrahtung dürfen die stromführenden Kabel keinem mechanischen
Zug unterliegen. Widrigenfalls kann es zu Überhitzung kommen, oder es kann
Feuer ausbrechen.
F Klemmleiste für Fernbedienung (option)
G Klemmleiste für Steuerleitungen von der Außenanlage
H Klemmleiste für Stromversorgung [nur für Modelle PKH]
I Netzstromleitung & Verbindungsleitung
J Kabelklemme
2 Anslut strömledningen, styrströmsledningen från utomhusenheten och
fjärrkontrollsledningarna.
s Montera nätströmsledningarna på kontrolldosan med buffertbussning för
dragkraft (PG-anslutning eller liknande).
• Eftersom eldosan kan behövas dras ut för underhåll eller andra ändamål måste
ledningarna ha ett visst spelrum.
• Jordning, klass 3, måste utföras (jordledningens diameter: 1,6 mm eller mer).
När ledningsdragningen avslutats återinstalleras de borttagna delarna i omvänd
ordning till demonteringen.
Varning:
Ledningsdragningen bör vara sådan att strömledningarna ej sträcks, annars
kan överhettning eller brand uppstå.
F Kopplingsbord för fjärrkontroll (alternativ)
G Kopplingsbord för styrströmsledningar från utomhusenheten
H Kopplingsbord för nätströmstillförsel [endast PKH-modellerna]
I Nätströmsledning & anslutande ledningar
J Sladdklämma
2 Collegare la linea di alimentazione, la linea di controllo dalla sezione esterna e le
linee del comando a distanza.
s Fissare il cablaggio di alimentazione alla scatola di comando usando la
speciale boccola per forze di tensione (connessione PG o simile).
• Dato che la scatola elettrica deve essere rimossa in caso di riparazione od in altre
occasioni, i fili devono essere sufficientemente allentati.
•È necessario eseguire un collegamento a terra della classe 3 (diametro del filo:
almeno 1,6 mm).
Dopo aver eseguito i collegamenti elettrici, rimontare le parti rimosse seguendo
l’ordine inverso della procedura di rimozione.
Avvertenza:
I collegamenti elettrici devono essere eseguiti stando attenti che le linee del-
l’alimentazione non siano in tensione, evitando così il rischio di
surriscaldamento o incendio.
F Pannello terminale per comando a distanza (in opzione)
G Pannello terminale per linee di comando a partire dalla sezione esterna
H Pannello terminale per alimentazione [solo per i modelli PKH]
I Cablaggi di alimentazione e di collegamento
J Morsetto del cavo
2 Raccorder la ligne d’alimentation électrique, la ligne de contrôle de l’appareil
extérieur et la ligne de la commande à distance.
s Attacher les fils de la source d’énergie à la boîte de contrôle en utilisant un
manchon butoir pour la force de traction (connexion PG ou équivalent).
• Une intervention technique ou toute autre circonstance peut demander le retrait
du boîtier électrique; aussi, les câbles doivent être suffisamment lâches.
• Des travaux de mise à la terre de Classe 3 doivent être effectués (diamètre du
câble de terre: 1,6 mm ou supérieur).
Lorsque le câblage est terminé, remonter les parties déposées dans l’ordre in-
verse à celui de leur retrait.
Avertissement:
Le câblage doit être effectué de telle sorte que les lignes électriques ne soient
pas tendues. Sinon, une surchauffe ou un incendie pourraient se produire.
F Tableau des terminaux pour la commande à distance (en option)
G Tableau des terminaux pour les lignes de contrôle de l’appareil extérieur
H Tableau de terminaux pour l’alimentation électrique [uniquement pour les modèles PKH]
I Câble d’alimentation & câble de connexion
J Attache du cordon
2 Sluit het netsnoer aan, evenals de besturingskabel van het buitenapparaat en de
snoeren van het bedieningspaneel.
s Maak de stroomkabel aan het regelkastje vast met gebruik van een buffer-
bus om meer trekkracht te krijgen (PG aansluiting of iets dergelijks).
• Aangezien het kastje met elektrische aansluitingen soms verwijderd moet worden
voor onderhoud of om andere redenen, moeten de snoeren voldoende speling
hebben.
• Het geheel moet worden geaard volgens klasse 3 (diameter aardkabel: 1,6 mm of
meer).
Nadat de bedrading is aangelegd, brengt u de losgemaakte delen in omgekeerde
volgorde weer aan.
Waarschuwing:
De bedrading moet zo zijn aangebracht dat de netsnoeren niet gespannen staan,
dit om oververhitting of brand te voorkomen.
F Klemmenstrook voor bedieningspaneel (optie)
G Klemmenstrook voor besturingskabels vanuit het buitenapparaat
H Klemmenstrook voor netspanning [alleen voor de PKH-modellen]
I Bedrading voor de voeding & aansluitdraden
J Kabelklem
