extract the bulb D by pressing it slight-
ly and turning it anticlockwise (bayonet
locking) then replace it;
❒
refit the cover/bulb holder C by turning
it clockwise and locking it properly;
❒
close the lid and turn the fastening de-
vice.
Side fig. 20
To change the bulb, proceed as follows:
❒
work on the lens A to compress the in-
ternal catch B, then pull the unit out-
wards;
❒
turn the bulb holder C anticlockwise,
extract the clipped-on bulb D and re-
place it;
❒
refit the bulb holder C in the lens and
turn it clockwise;
❒
refit the unit making sure that the in-
ternal catch B clips into position.
FRONT FOG LIGHTS
(where provided)
Contact Fiat Dealership to have front fog
lights A-fig. 21 replaced.
REAR LIGHT CLUSTERS
fig. 22-23
Rear light cluster contain taillights, brake
light, direction indicators and rear fog light
bulbs. The bulbs are arranged inside the
light unit as follows:
A brake lights (two lights)
B taillights
C rear fog lights
D direction indicators
E reversing light.

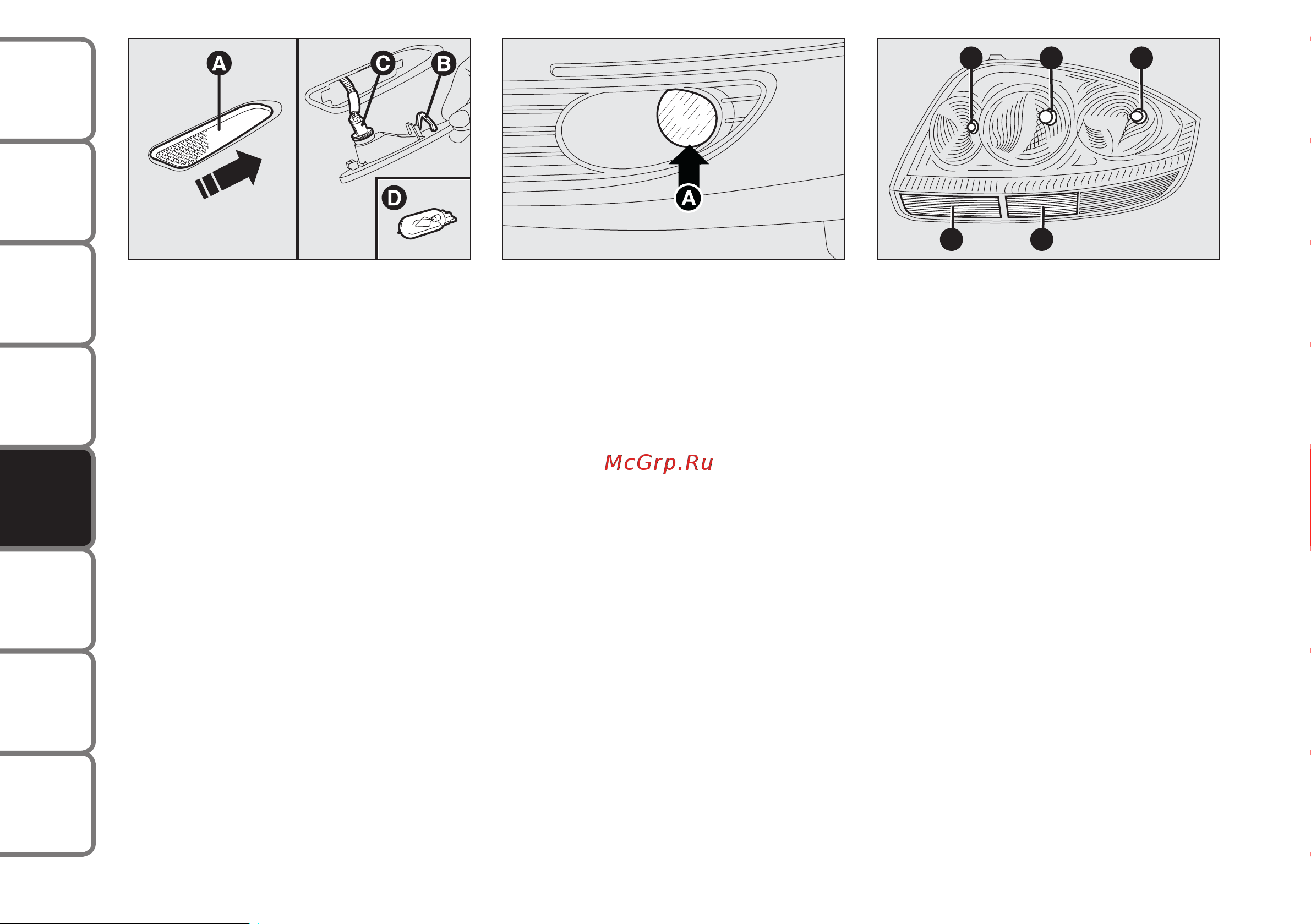

fig. 20
F0R0226m
fig. 22
D
A
B C
E
F0R0227m
fig. 21
F0R0114m
установите на место крышку/патрон
лампы С поворотом по часовой стрел-
ке до отказа;
закройте крышку и заблокируйте за-
щелку.
Боковые повторители (рис. 20)
Для замены лампы сделайте следую-
щее:
нажмите на рассеиватель A, чтобы сжать
внутреннюю пружину B, затем извлеки-
те повторитель в сборе наружу;
поверните патрон C против часовой
стрелки, извлеките защемленную лам-
пу D и замените ее;
установите патрон C в корпус повторите-
ля и поверните его по часовой стрелке;
установите повторитель в гнездо, убе-
дившись, что внутренняя пружина B
заняла исходное положение.
ПРОТИВОТУМАНЫЕ ФАРЫ
(если есть)
Для замены ламп противотуманных фар
A (рис. 21) обратитесь на станцию
технического обслуживания Fiat.
ЗАДНИЕ КОМБИНИРОВАННЫЕ
ФОНАРИ (рис. 22-23)
В задние комбинированные фонари
устанавливаются лампы габаритных
огней, стоп-сигналов, указателей
поворотов и задних противотуманных
фонарей. Расположение ламп с
внутренней стороны комбинированного
фонаря приведено на рисунке:
A стоп-сигнал (двухнитевая лампа);
B габаритный огонь;
C задний противотуманный фонарь;
D указатель поворота;
E огонь заднего хода.
Рис. 20
Рис. 22Рис. 21
