ЛАМПЫ ОСВЕЩЕНИЯ

ТУАЛЕТНОГО ЗЕРКАЛА (рис. 33)

Чтобы заменить лампу, сделайте следую-

щее:

откройте крышку зеркала A;

извлеките рассеиватели

, воздейс-

твуя отверткой на места, отмеченные

стрелками на рисунке;

осторожно извлеките патрон лампы C

из гнезда, извлеките из него защем-

ленную лампу и замените ее;

установите патрон лампы C в гнездо;

установите рассеиватель

на место

(вдавив сначала один край, затем дру-

гой до щелчка).

ЛАМПА ОСВЕЩЕНИЯ

БАГАЖНОГО ОТСЕКА (рис. 34)

Чтобы заменить лампу, сделайте следую-

щее:



откройте дверь багажного отсека;

извлеките рассеиватель

, воздейс-

твуя отверткой в месте, указанном на

рисунке стрелкой;

снимите кожух

и замените защем-

ленную лампу;

установите кожух B на рассеиватель;

установите рассеиватель

на место

(вдавив сначала один край, затем дру-

гой до щелчка).

ЛАМПА ОСВЕЩЕНИЯ

ПОДНОЖКИ (если есть)

(рис. 35-36)

Чтобы заменить лампу, сделайте следую-

щее:

извлеките рассеиватель, нажав на

фиксатор A (рис. 35) отверткой;

сожмите кожух лампы

B (

рис.

36)

боков, чтобы освободить фиксирую-

щие штифты, и поверните крышку;



замените лампу

C (

рис.

36),

защемив

ее в патроне;

наденьте защитный кожух лампы, ус-

тановив фиксирующие штифты в гнез-

да;

установите рассеиватель D (рис. 35)

на место (вдавив сначала один край,

затем другой до щелчка).



166

WARNING

LIGHTS AND

MESSAGES

CAR

MAINTENANCE

TECHNICAL

SPECIFICATIONS

IINDEX

DASHBOARD

AND CONTROLS

SAFETY

DEVICES

CORRECT USE

OF THE

CAR

IN AN

EMERGENCY

COURTESY LIGHT fig. 33

To change the bulb proceed as follows:

❒

open the mirror cover A;

❒

extract lens B levering in the points

shown by the arrow;

❒

delicately lift the bulb holder C from its

seat, extract the clipped-on bulb and re-

place it;

❒

correctly reposition the bulb holder C

in its seat;

❒

refit the light B inserting it in its cor-

rect position firstly on one end and

then on the other until it clicks into

place.

BOOT LIGHT fig. 34

To change the bulb, proceed as follows:

❒

open the tailgate;

❒

remove the light A levering in the point

shown by the arrow;

❒

open the protection B and replace the

snap-fitted bulb;

❒

re-close the protective cover B on the

lens;

❒

refit the light A inserting it in its cor-

rect position firstly on one end and

then on the other until it clicks into

place.

PUDDLE LIGHTS

(where provided) fig. 35-36

To change the bulb, proceed as follows:

❒

remove the light by pressing clip A-fig.

35 with a screwdriver;

❒

press the bulb protection cover sides

B-fig. 36 on the two fastening pins and

turn it;

❒

replace the snap-fitted bulb C-fig. 36;

❒

refit bulb protection cover fitting the

two fastening pins;

❒

refit the ceiling light inserting first end

D-fig. 35 and then pressing the other

end until hearing the locking click of the

clip.

fig. 33

F0R0233m

fig. 34

F0R0234m

fig. 35

F0R0120m

fig. 36

F0R0121m

166

WARNING

LIGHTS AND

MESSAGES

CAR

MAINTENANCE

TECHNICAL

SPECIFICATIONS

IINDEX

DASHBOARD

AND CONTROLS

SAFETY

DEVICES

CORRECT USE

OF THE

CAR

IN AN

EMERGENCY

COURTESY LIGHT fig. 33

To change the bulb proceed as follows:

❒

open the mirror cover A;

❒

extract lens B levering in the points

shown by the arrow;

❒

delicately lift the bulb holder C from its

seat, extract the clipped-on bulb and re-

place it;

❒

correctly reposition the bulb holder C

in its seat;

❒

refit the light B inserting it in its cor-

rect position firstly on one end and

then on the other until it clicks into

place.

BOOT LIGHT fig. 34

To change the bulb, proceed as follows:

❒

open the tailgate;

❒

remove the light A levering in the point

shown by the arrow;

❒

open the protection B and replace the

snap-fitted bulb;

❒

re-close the protective cover B on the

lens;

❒

refit the light A inserting it in its cor-

rect position firstly on one end and

then on the other until it clicks into

place.

PUDDLE LIGHTS

(where provided) fig. 35-36

To change the bulb, proceed as follows:

❒

remove the light by pressing clip A-fig.

35 with a screwdriver;

❒

press the bulb protection cover sides

B-fig. 36 on the two fastening pins and

turn it;

❒

replace the snap-fitted bulb C-fig. 36;

❒

refit bulb protection cover fitting the

two fastening pins;

❒

refit the ceiling light inserting first end

D-fig. 35 and then pressing the other

end until hearing the locking click of the

clip.

fig. 33

F0R0233m

fig. 34

F0R0234m

fig. 35

F0R0120m

fig. 36

F0R0121m

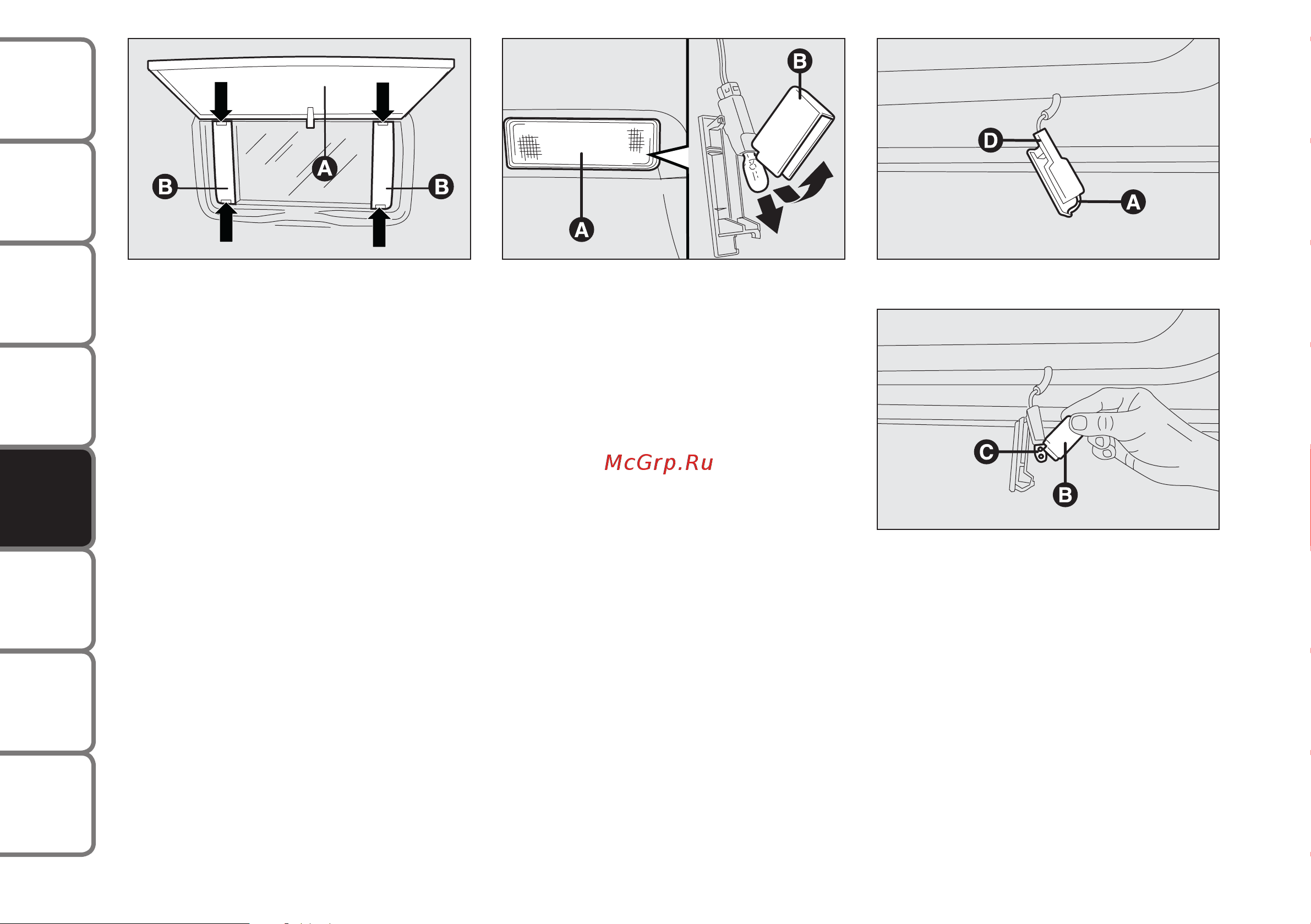

Рис. 36

Рис. 35Рис. 34Рис. 33
