12 Версия 1.1.001
ключена на питание по цепи статического байпаса. При этом, если выход инвертора и вход
байпаса синхронизированы между собой, переключение произойдет безе перерыва питания
нагрузки. Если инвертор и вход байпаса не синхронизированы, при переключении возможен
перерыв в питании нагрузки длительностью не более ¾ одного периода – 15 миллисекунд
при 50 Гц, и 12,5 миллисекунд при 60 Гц. Пауза необходима для того, чтобы избежать броска
тока при переключении несинхронизированных источников питания. Переключение в
режим байпаса так же можно осуществить в ручном режиме через панель управления ИБП.
Механический байпас
Статический байпас
Выпрямитель
Зарядное
устройство
Инвертер
Вход байпаса
Вход
выпрямителя
Батарея
Выходной
размыкатель
Нагрузка

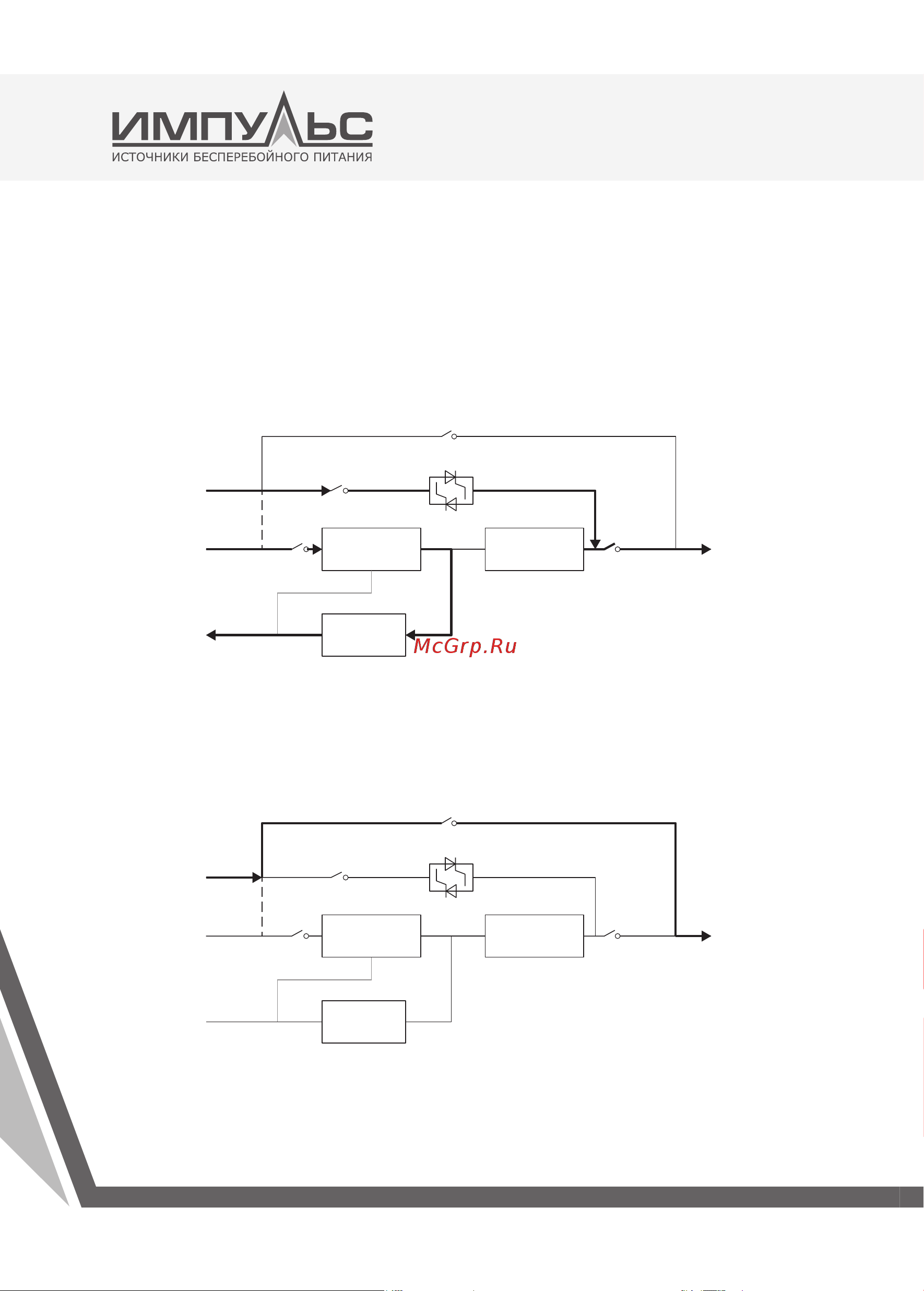

Рис 2-4 Блок-схема Режима байпаса
2.2.4. Сервисный режим (механический байпас)
В сервисном режиме питание нагру зки осущес твляется от входа байпаса через цепь механи-
ческого (сервисного ручного) байпаса. Это позволяет производить обслуживание и ремонт
ИБП без отключения нагрузки.
Механический байпас
Статический байпас
Выпрямитель
Зарядное
устройство
Инвертер
Вход байпаса
Вход
выпрямителя
Батарея
Выходной
размыкатель
Нагрузка
Рис 2-5 Блок-схема сервисного режима
