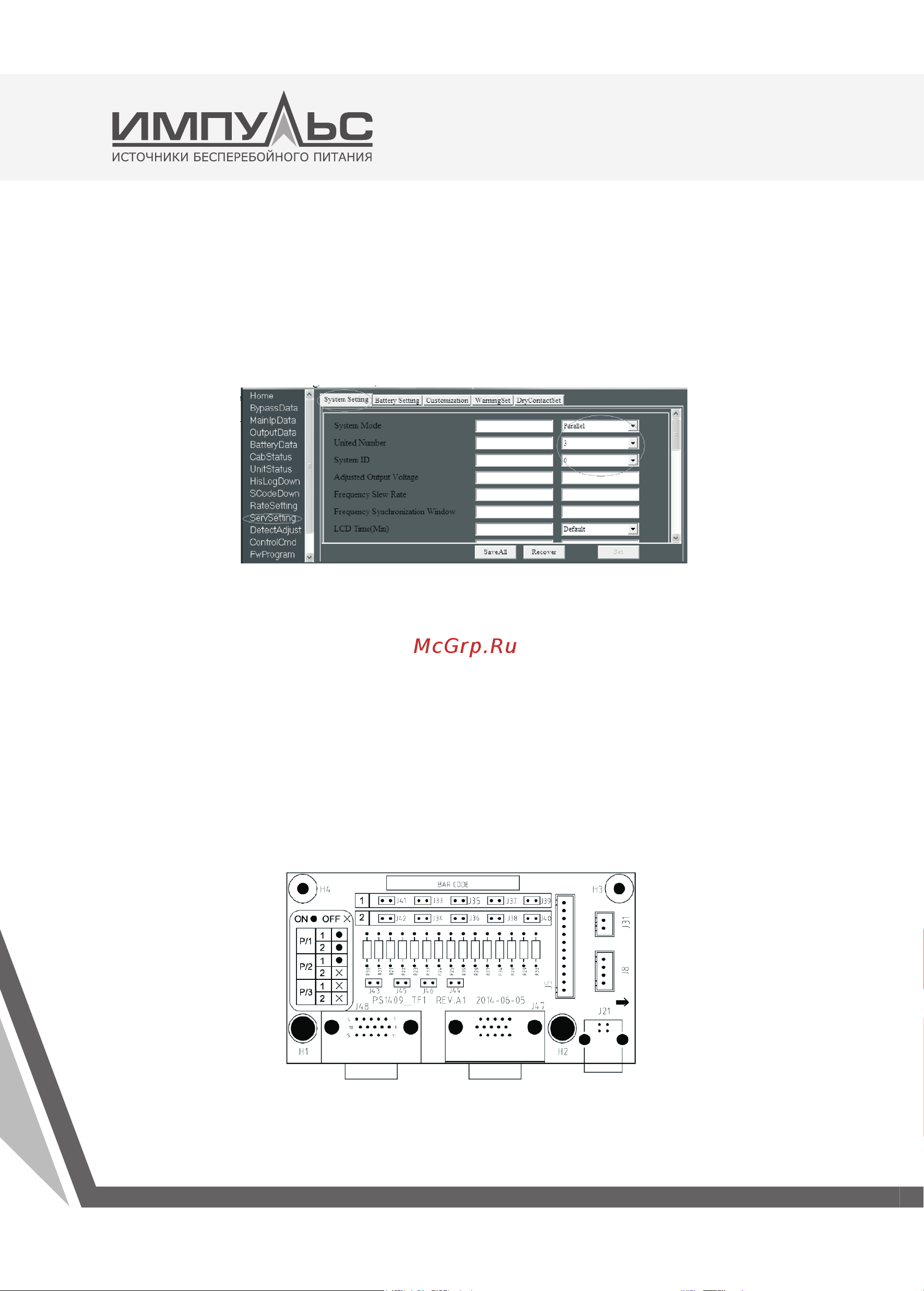

62 Версия 1.1.001
Программная настройки параллельной системы
Для изменения настроек параллельной системы необходимо выполнить следующие процедуры:
1.
Используя специализированное программное обеспечение производителя, установленное
на ПК, подключенный к ИБП, выберите страницу настроек «Service Setting», как показано
ниже. Необходимо произвести настройку каждого ИБП системы.
Установите режим работы ИБП «System Mode» как параллельный «Parallel», задайте в поле
«United Number» количес тво ИБП, подк лючаемых в параллель. Установите параметр «System
ID» (порядковый номер ИБП в системе) в соответствии с количеством ИБП. Например, для 3-х
параллельных ИБП в системе установите System ID для первого ИБП – 0, для второго – 1, для
третьего – 2 соответственно. Перезагрузите ИБП после завершения настройки и нажмите
«Set». Настройка программной части завершена. Убедитесь в настройках каждого ИБП что
все выходные параметры настроены идентично.
Аппаратная настройка ИБП (установка перемычек)
Для различных параллельных систем (с разным количеством ИБП) предусмотрены различные
настройки (установка) перемычек (джамперов) на платах управления ИБП.
Расположение перемычек показано на Рис. 5-11 (платы параллельной работы ИБП) и на Рис.
5-12 (основные платы управления)
Рис 5-11 Перемычки на плате параллельной работы
