312020
1.
Убедитесь, что ролики и анкерные болты исправны, поверхность, по которой будет
перемещаться ИБП, ровная.
2. Закрутите анкерные болты против часовой стрелки с помощью гаечного ключа, таким
образом, чтобы опорой шкафа служили ролики.
3. Переместите шкаф в выбранное положение.
4.
Опустите анкерные болты, выкрутив их по часовой стрелке и зафиксируйте положение шкафа.
5.
Убедитесь, что корпус ИБП опирается на анкерные болты, надежно зафиксирован и неподвижен.
ВНИМАНИЕ!
При недостаточной несущей способности перекрытия используйте раз-
грузочные рамы. При недостаточной твердости поверхности на месте
установки необходимо увеличить площадь опоры под анкерными болтами.
3.4. | Подключение Батарей
Батарейный массив подключается к клеммной колодке ИБП через коммутационное устрой-
ство по трехпроводной схеме (положительный, нейтральный, отрицательный). Нейтральная
линия отходит от средней точки линейки последовательно соединенных АКБ (см. Рисунок 3-9).
40392120
N
N
BAT+ BAT-
21
40 последовательно соединенных аккумуляторных батарей

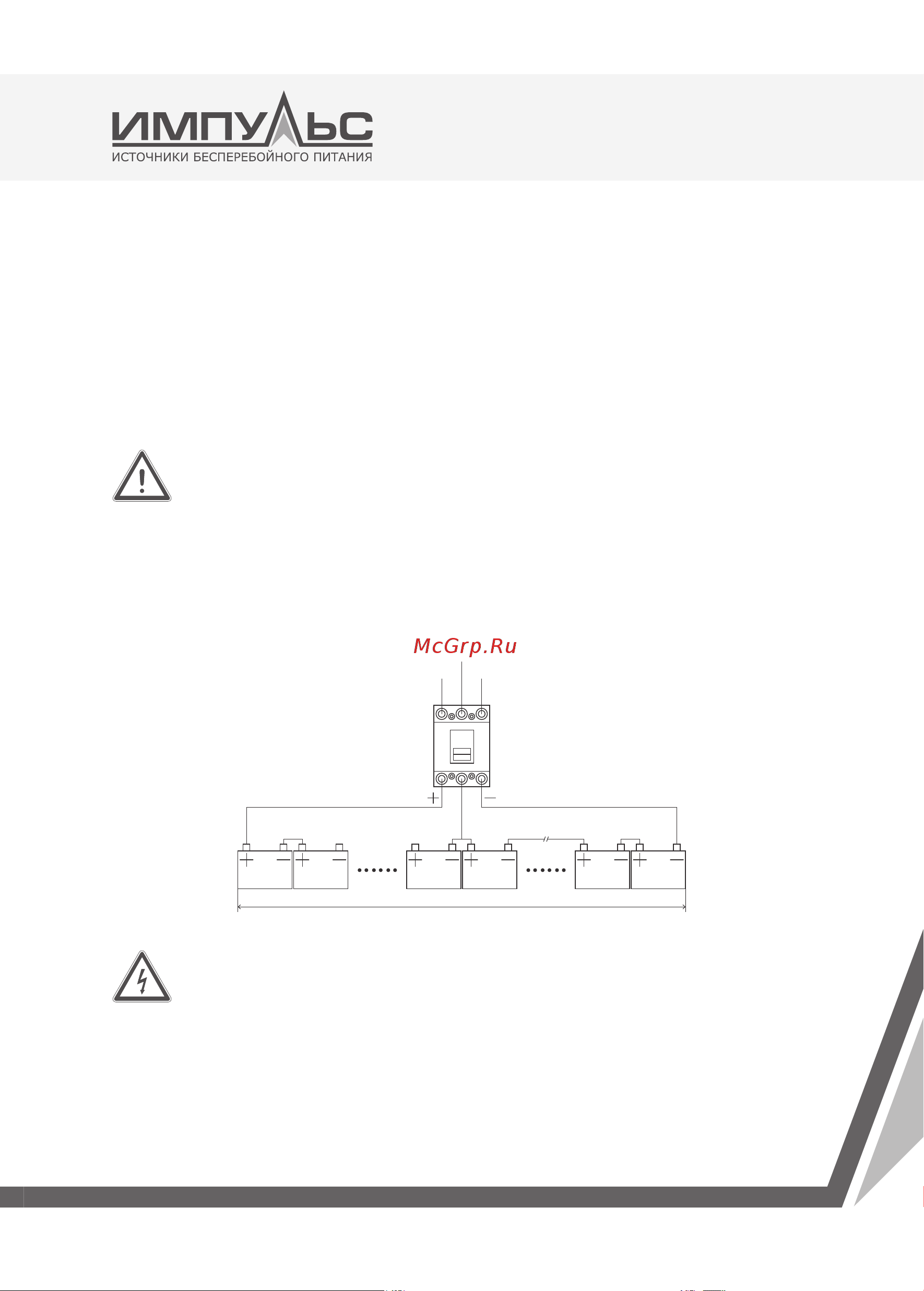

Рис 3-9 Схема подключения АКБ
ОПАСНОСТЬ!
Напряжение на клеммах батареи превышает 480 В пост. тока. Следуйте
инструкциям по технике безопасности, чтобы избежать поражения элек-
трическим током.
Необходимо строго соблюдать полярность подключения. Убедитесь, что
положительный, отрицательный, нейтральный выводы правильно под-
соединены от клеммной колодки блока батарей к выключателю и от вы-
ключателя к системе ИБП.
