Импульс ФОРА 3330 ТР [68/80] Установка батарей в ибп 20 30ква
![Импульс ФОРА 3330 ТР [68/80] Установка батарей в ибп 20 30ква](/views2/1832828/page68/bg44.png)
68 Версия 1.1.001
3. Последовательное соединение батарей в слоях 4. Установка панелей корпуса

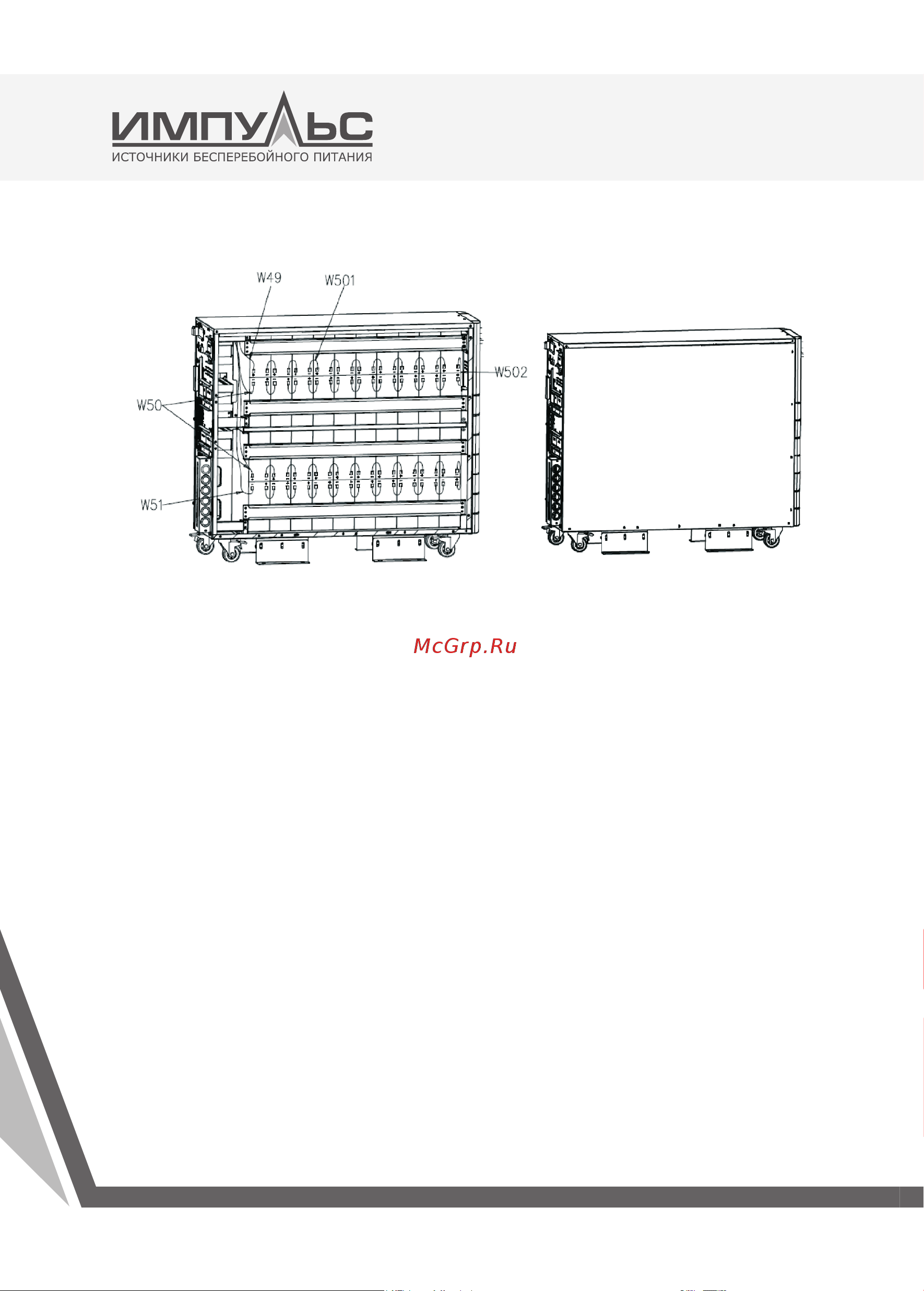

Рис 6-1 Установка батарей в ИБП 10-15кВА
6.4.2. Установка батарей в ИБП 20-30кВА.
На рисунке 6-2-1 показано размещение и установка батарей в корпусе ИБП мощностью 20 и
30кВА. Линейка АКБ состоит из 8-ми групп последовательно соединённых батарей (по 5 АКБ
в каждой). Группы батарей располагаются на 4-х полках (по две группы на каждой) и соеди-
няются между собой перемычками с разъемами типа «Anderson».
