40 Версия 1.1.001
Порт Название Функция
J6-1 BCB_DRIV
Сигнал управления состоянием расцепителя АКБ (BCB), на-
пряжение +24В, макс. ток 20 мА.
J6-2 BCB_Status
Состояние контактов BCB, соединяется с нормально разом-
кнутым контактом BCB
J7-1 GND_DRY Заземление для +24В
J7-2 BCB_Online
Вход BCB онлайн (нормально разомкнутый), BCB подключен,
если контакт соединен с J7-1
Выходной интерфейс с сухими контактами для предупреждения о состоянии батареи
Функция J8 по умолчанию - выходной интерфейс с "сухими" контактами, отображающий
предупреждение о низком или чрезмерном напряжении батареи. Когда напряжение бата-
реи падает ниже заданного, встроенное реле размыкает нормально замкнутый и замыкает
нормально разомкнутый контакты. Контакты реле изолированы он внутренних цепей ИБП.
Схема интерфейса показана на рисунке 3-18, а описание приведено в таблице 3-10.
J8
BAT_LOW_NC
O
GND
BAT_LOW_N

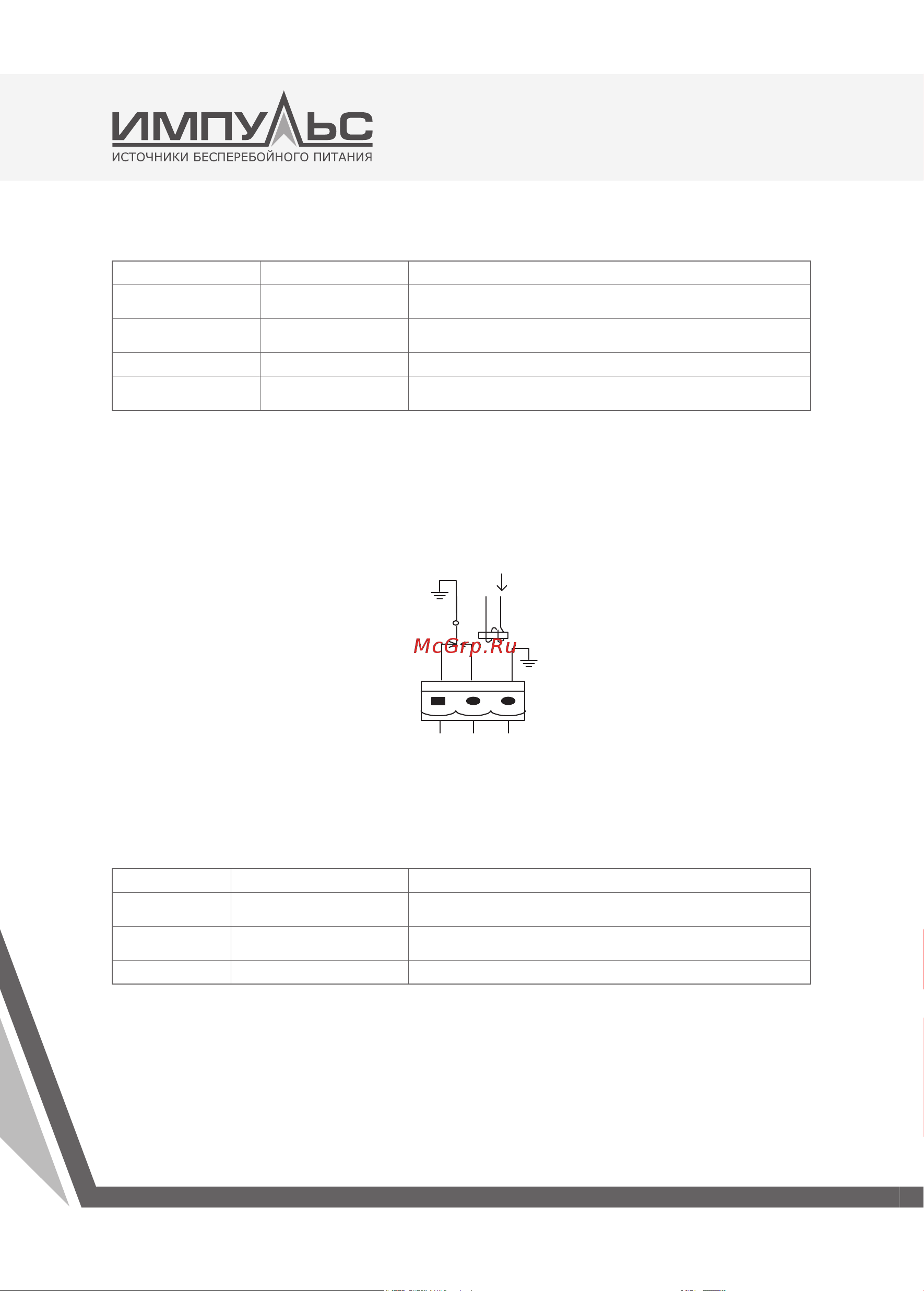

Рис 3-18 Схема интерфейса с «сухими» контактами для предупреждения о низком заряде батарей
Порт Название Функция
J8-1 BAT_LOW_ALARM_NC
Контакт реле предупреждения о состоянии батареи (Нор-
мально замкнутый) размыкается во время предупреждения
J8-2 BAT_LOW_ALARM_NO
Контакт реле предупреждения о состоянии батареи (Нор-
мально разомкн у тый) замыкаетс я во в ремя пред упреж дения
J8-3 BAT_LOW_ALARM_GND Общая клемма
Выходной интерфейс с сухими контактами для общего аварийного сигнала
По умолчанию функцией J9 является выходной интерфейс с «сухими» контактами для общего
аварийного сигнала. Когда возникает одно или несколько предупреждений, активируется
вспомогательный сигнал с «сухими» контактами, изолированными через реле. Схема интер-
фейса показана на рисунке 3-19, а описание приведено в таблице 3-11.
