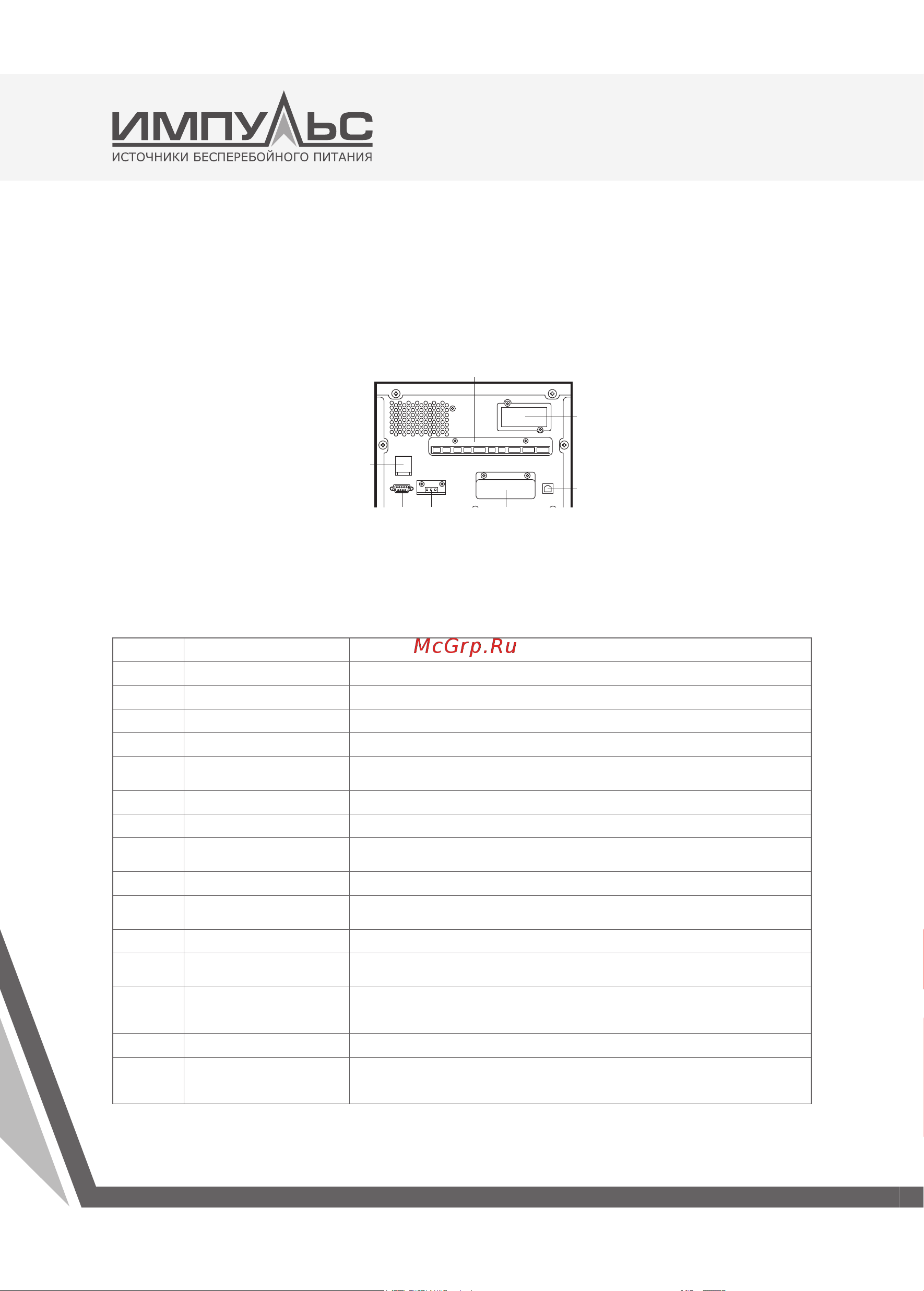

36 Версия 1.1.001
3.7. | Кабели контроля и коммуникации
На задней панели ИБП расположены к леммы су хих (релейных) контактов ( J2-J10) и коммуника-
ционные интерфейсы (RS232, RS485, слот для установки SNMP карты и USB порт). Подробнее
с расположением коммуникационных интерфейсов можно ознакомиться на рис 3-13
«Холодный»
старт
RS232
RS485
USB
Порт параллельной
работы
«Сухие» контакты
SNMP
слот
Рис 3-13 Коммуникационные интерфейсы
3.7.1. Интерфейс сухих контактов
Интерфейс сухих(релейных) контактов включает порты J2-J10. С функциями портов можно
ознакомиться ниже в таблице 3.5.
Порт Наименование Функция
J2-1 TEMP_ BAT Измерение температуры внешних АКБ.
J2-2 TEMP_COM Общая клемма цепи измерения температуры АКБ.
J3-1 ENV_TEMP Измерение температуры окружающей среды.
J3-2 TEMP_COM Общая клемма цепи измерения температуры среды.
J4-1 REMOTE_EPO_NC
Нормально замкнутый, Активация команды EPO при размыкании цепи
данного контакта и контакта J4-2.
J4-2 +24V_DRY +24 В
J4-3 +24V_DRY +24 В
J4-4 REMOTE_EPO_NO
Нормально разомкнутый, Активация команды EPO при замыкании
этого контакта с контактом J4-3
J5-1 +24V_DRY +24 В
J5-2 GEN_CONNECTED
Входной «сухой» контакт, функция настраиваемая
По умолчанию: активация режима работы от генератора.
J5-3 GND_DRY Заземление для +24 В
J6-1 BCB_Drive
Выходной «сухой» контакт, функция настраиваемая
По умолчанию: сигнал отключения автомата АКБ.
J6-2 BCB_Status
Входной «сухой» контакт, функция настраиваемая
По умолчанию: Состояние автомата АКБ и автомат АКБ Онлайн (Выда-
ется Сигнал отсутс твия батареи, если связь с автоматом АКБ потеряна).
J7-1 GND_DRY Заземление для +24 В
J7-2 BCB_Online
Входной «сухой» контакт, функция настраиваемая
По умолчанию: Состояние автомата АКБ и автомат АКБ Онлайн (Выда-
ется Сигнал отсутс твия батареи, если связь с автоматом АКБ потеряна).
