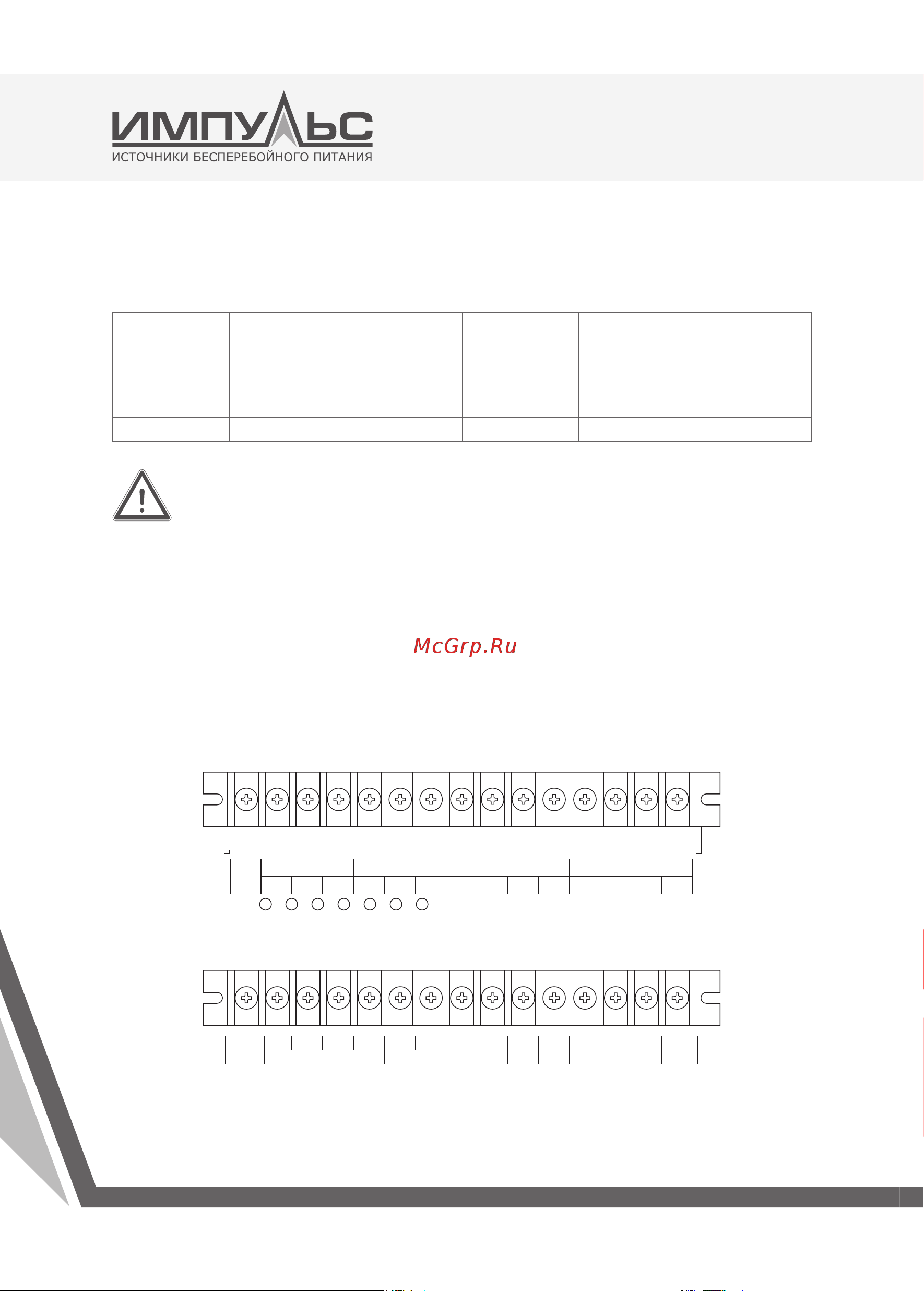

34 Версия 1.1.001
3.6.3. Перечень рекомендованных автоматических выключателей
Рекомендуемые номиналы внешних защитных автоматических выключателей приведены 3.4.
Позиция 10кВА 15кВА 20кВА 30кВА 40кВА
Вход
выпрямителя
25А 32А 40А 63А 80А
Вход байпаса 25А 32А 40А 63А 80А
Выход ИБП 25А 32А 40А 63А 80А
Вход АКБ (VDC) 32А 32А 50А 63А 100А
ВНИМАНИЕ!
Не рекомендуется устанавливать на входе устройства УЗО или дифферен-
циальных автоматических выключателей.
3.6.4. Подключение силовых кабелей
При монтаже кабельных линий следует соблюдать следующую последовательность действий:
1.
Убедитесь, что ИБП выключен и все выключатели устройства, включая механический
байпас, разомкнуты. Установите на внешних выключателях всех кабельных линий пла-
каты и предупреждающие знаки, исключающие несанкционированную подачу питания
или подключения нагрузки.
2.
Откройте дверцу на задней панели шкафа ИБП (при наличии), снимите защитную пластико-
вую панель. Ниже на Рис. 3-11 – 3-13 изображены силовые клеммы входа, выхода и клеммы
подключения батарей (положительный, отрицательный, нейтральный), клеммы заземления.
PE
BATT INPUT OUTPUT
+
N mA bA mB bB mC bC N A B C N
–
Рис 3-11 Силовые клеммы ИБП 10-15 кВА
OUTPUT
mB
BATTERY
N
PE
N C A – +
N bC mC bB bA mA
B
Рис 3-12 Силовые клеммы ИБП 20-30 кВА
