Импульс ФОРА 3330 ТР [45/80] Клавиши управления
![Импульс ФОРА 3330 ТР [45/80] Клавиши управления](/views2/1832828/page45/bg2d.png)
452020
Сигнал Описание
Два коротких сигнала
и один длинный
Общий сигнал тревоги (например, отсутствие питания на входе ИБП)
Непрерывный сигнал
Сигнал, выдаваемый при серьезной неисправности ИБП (например, выход из строя
предохранителя или отказ основных блоков ИБП)
4.2.2. Клавиши управления
Клавиши управления включают 4 клавиши, которые используются совместно с сенсорным
ЖК дисплеем. Описание их функций приведено в таблице 4-3.
Клавиша Описание
EPO
Долгое нажатие - отключение питания нагрузки (выключение выпрямителя, инвертора,
статического байпаса и отключение АКБ)
HOME Возврат на главную страницу, отмена настроек
ENTER Вход в подменю, изменение настроек
Стрелки Перемещение между пунктами меню, изменение значений параметров
ВНИМАНИЕ!
Если инвертор не синхронизирован с цепью байпаса, при переключении
нагрузки с байпаса на инвертор возможна кратковременная (менее 10
миллисекунд) пауза в подаче питания на нагрузку.
Клавиши управления включают 4 клавиши, которые используются совместно с сенсорным
ЖК дисплеем. Описание их функций приведено в таблице 4-3.
4.2.3. ЖК дисплей
После самотестирования системы мониторинга при подаче питания на вход ИБП, на дисплее
отобразится приветственное окно, после которого система отобразить Домашнюю страницу
системы. Домашняя страница изображена ниже на рис. 4-2. Главное меню состоит из окна
информации о системе, окна меню, текущего меню команд и журнала событий.

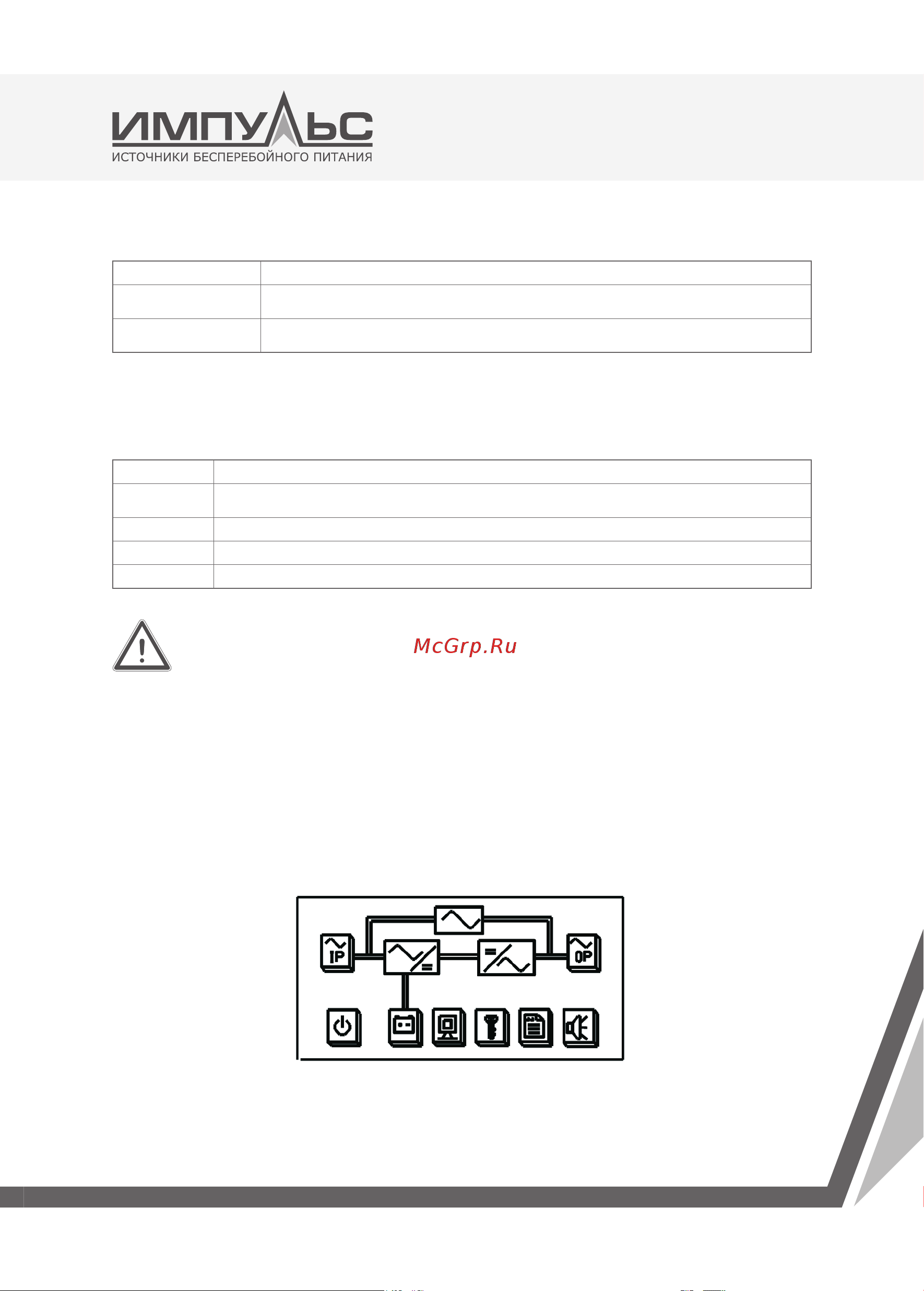

Рис 4-2. Домашняя страница
