Импульс ФОРА 3330 ТР [39/80] Входной порт выключателя цепи аккумуляторов автомата акб bcb
![Импульс ФОРА 3330 ТР [39/80] Входной порт выключателя цепи аккумуляторов автомата акб bcb](/views2/1832828/page39/bg27.png)
392020
+24V
J5
AUX_N.O.
AUX_N.O.
Генератор

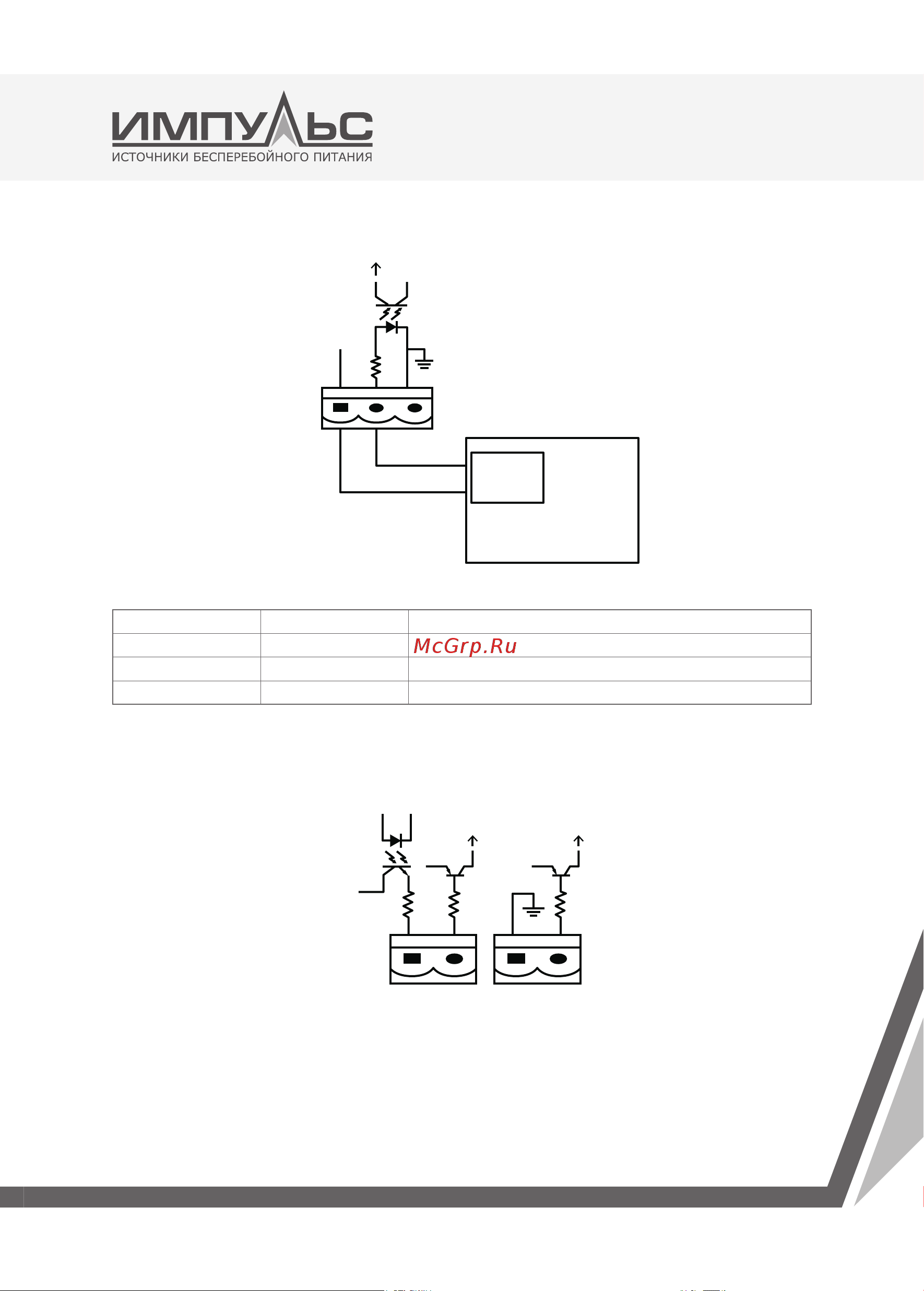

Рис 3-16 Схема интерфейса режима работы от генератора
Порт Название Функция
J5-1 +24V_DRY +24 В
J5-2 GEN_CONNECTED Активация режима работы от генератора
J5-3 GND_DRY Заземление питания для +24В
Входной порт выключателя цепи аккумуляторов (автомата АКБ) BCB
Функция J6 и J7 по умолчанию: порты для BCB. Схема порта показана на рисунке 3-17, а опи-
сание порта приведено в таблице 3-9.
+24V
+24V
+24V
BCB_DRV
BCB_ONL
BCB_CONT
J6 J7
Рис 3-17 Порт ВСВ
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
