372020
J8-1 BAT_LOW_ALARM_NC
Выходной «сухой» контакт (Нормально замкнутый), функция настра-
иваемая
По умолчанию: размыкается при низком заряде АКБ.
J8-2 BAT_LOW_ALARM_NO
Выходной «сухой» контакт (Нормально разомкнутый), функция на-
страиваемая
По умолчанию: замыкается при низком заряде АКБ.
J8-3 BAT_LOW_ALARM_GND Общая клемма для J8-1 и J8-2
J9-1 GENERAL_ALARM_NC
Выходной «сухой» контакт (Нормально замкнутый), функция настра-
иваемая
По умолчанию: сигнал о неисправности ИБП.
J9-2 GENERAL_ALARM_NO
Выходной «сухой» контакт (Нормально разомкнутый), функция на-
страиваемая
По умолчанию: сигнал о неисправности ИБП.
J9-3 GENERAL_ALARM_GND Общая клемма для J9-1 и J9-2
J10-1 UTILITY_FAIL_NC
Выходной «сухой» контакт (Нормально замкнутый), функция настра-
иваемая
По умолчанию: сигнал о сбое входной сети.
J10-2 UTILITY_FAIL_NO
Выходной «сухой» контакт (Нормально разомкнутый), функция на-
страиваемая
По умолчанию: сигнал о сбое входной сети.
J10-3 UTILITY_FAIL_GND Общая клемма для J10-1 и J10-2
ПРИМЕЧАНИЕ: Функции для программируемых портов можно перенастроить с помощью программ-
ного обеспечения для настройки ИБП. Функции по умолчанию для каждого порта описаны ниже.
Входной интерфейс сухих контактов для предупреждения о состоянии батарей.
Входные сухие контакты J2 и J3 предназначены для измерения температуры аккумуляторных
батарей и окружающей среды соответственно, что можно использовать для мониторинга
окружающей среды и термокомпенсации заряда аккумуляторных батарей.

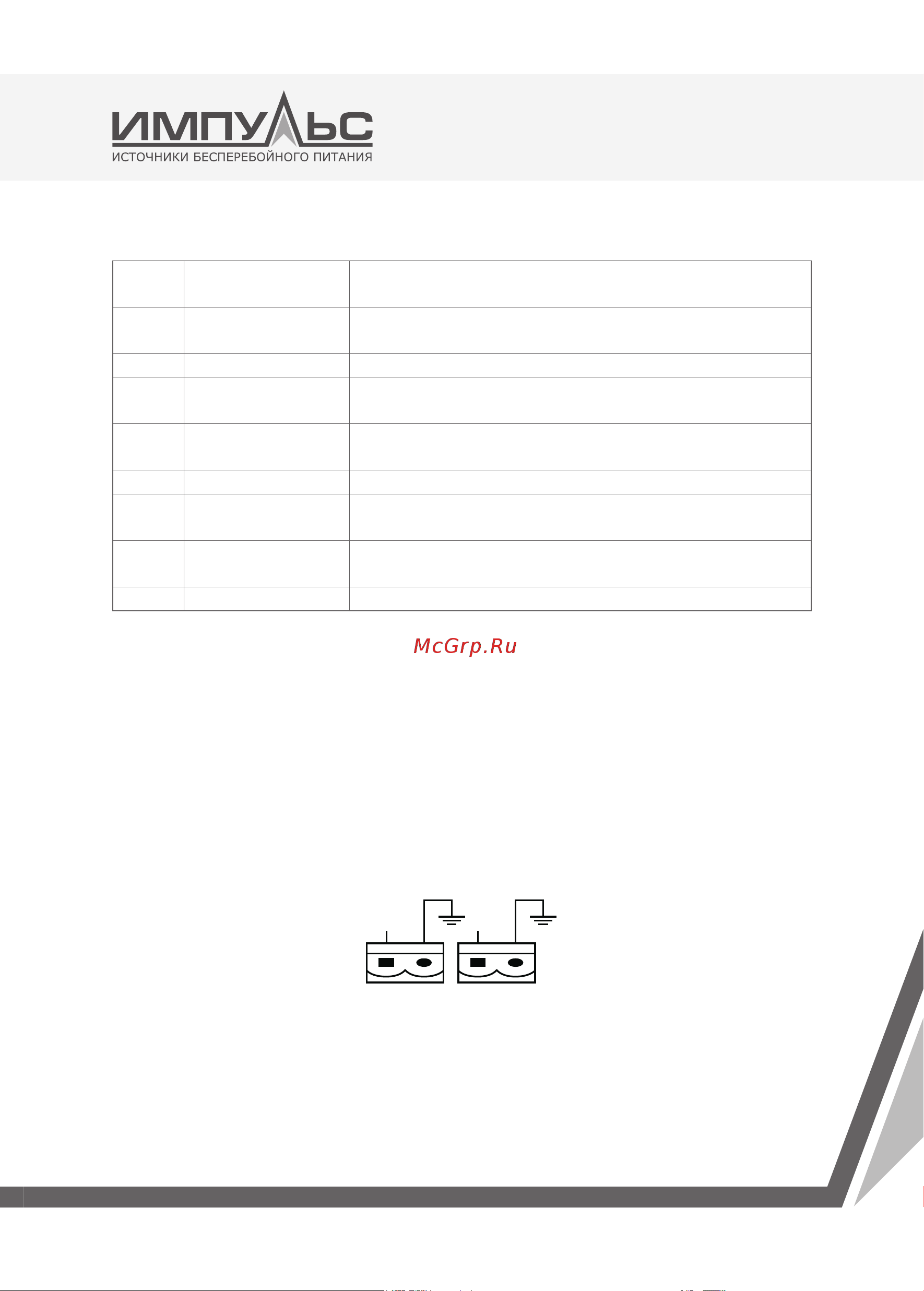

Схема интерфейсов J2 и J3 показана на рисунке 3-14, описание интерфейса приведено в
таблице 3-6.
TEMP_BAT
J2 J3
TEMP_ENV
Рис 3-14 Контакты J2 и J3 для измерения температуры
