![Импульс ФОРА 3330 ТР [70/80] Я полка положительный полюс батареи 11 подключается к отрицательному полюсу](/img/pdf.png)
Импульс ФОРА 3330 ТР [70/80] Я полка положительный полюс батареи 11 подключается к отрицательному полюсу
![Импульс ФОРА 3330 ТР [70/80] Я полка положительный полюс батареи 11 подключается к отрицательному полюсу](/views2/1832828/page70/bg46.png)
70 Версия 1.1.001
2-я Полка. Положительный полюс батареи №6 подключаетс я к отрицательному полюсу батареи
№5 с помощью кабеля L4. Отрицательный полюс батареи №35 подключается к положитель-
ному полюсу батареи №36 с помощью кабеля L4. Схема соединения показана на Рис. 6-2-3.

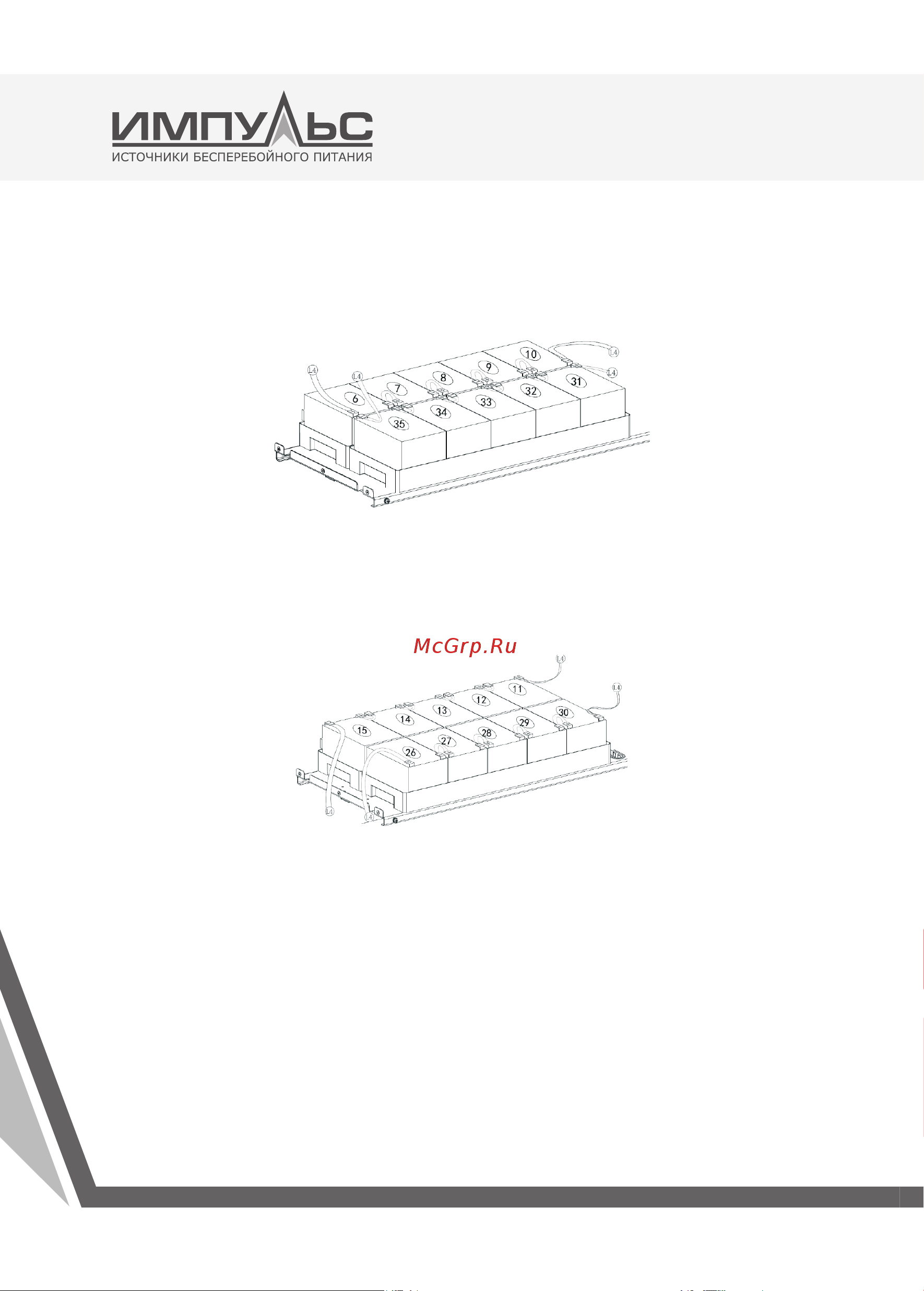

Рис 6-2-3 Подключения кабелей на полке 2
3-я Полка. Положительный полюс батареи №11 подключается к отрицательному полюсу
батареи №10 с помощью кабеля L4. Отрицательный полюс батареи №30 подключается к
положительному полюсу батареи №31 с помощью кабеля L4. Схема соединения показана
на Рис. 6-2-4.
Рис 6-2-4 Подключения кабелей на полке 3
4-я Полка. Положительный полюс батареи №16 подключается к отрицательному полюсу
батареи №15 с помощью кабеля L4. Отрицательный полюс батареи №25 подключается к
положительному полюс у батареи №26 с помощью кабеля L4. Отрицательный полюс батареи
№20 и положительный полюс батареи №21 (средняя точка линейки батарей) подключаются к
выключателю АКБ CB4, контакт 4 (CB4-4) с помощью кабеля L3. Схема подключения показана
на рисунке 6-2-5.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА33 10-40 кВА
