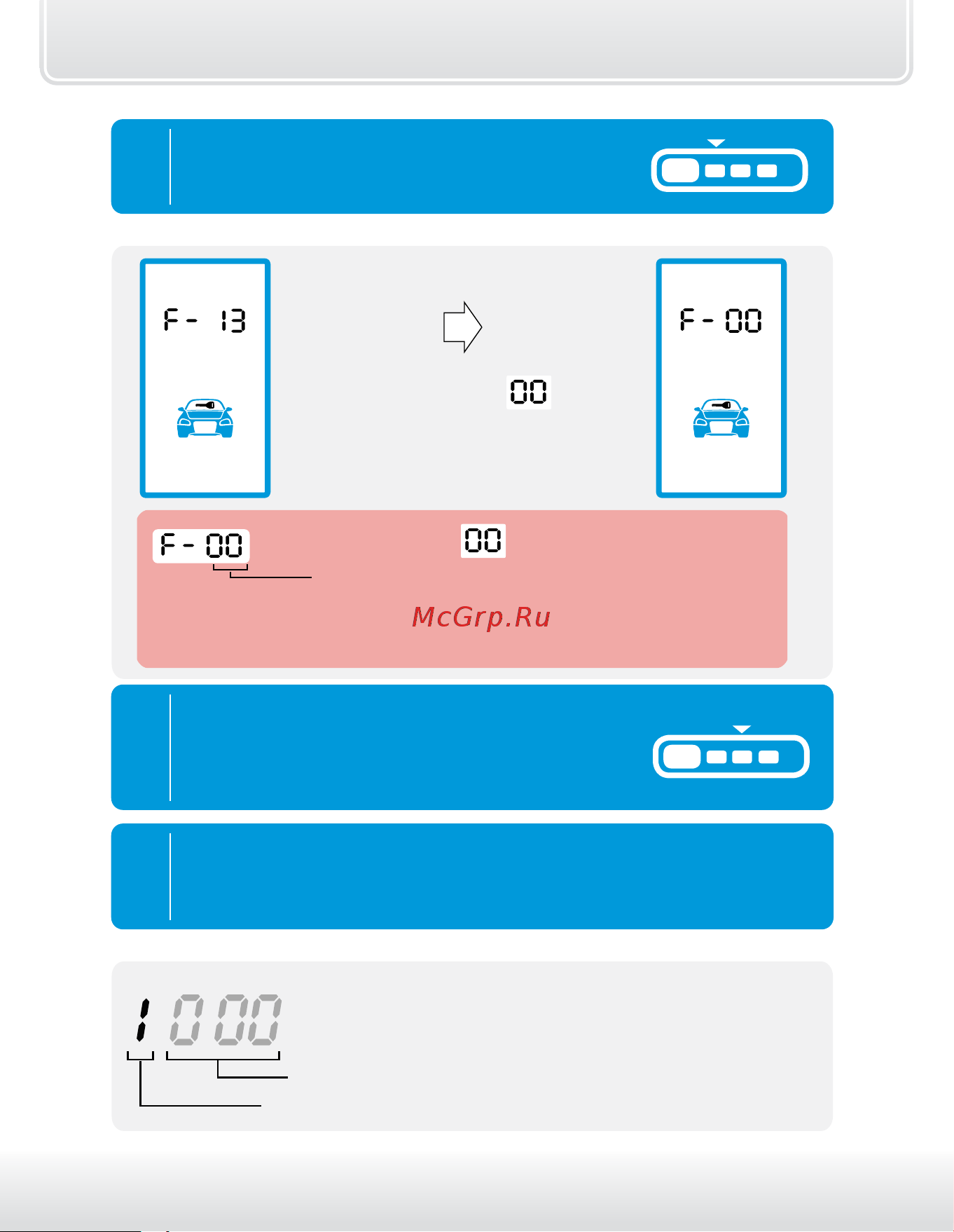

StarLine A95, B95, D95, E95, A65, B65, Е65
118
брелок
3
Нажмите кнопку 2 длительно
(до звукового сигнала), а затем коротко:
Для выбора значения нажмите
кнопку 2 длительно (до звукового
сигнала), а затем коротко.
После выбора становится возможным
гибкое программирование. При нажатии
кнопки 3 сначала длительно (до звукового
сигнала) , а затем коротко мы переходим к
программированию временных интервалов.
4
Для перехода к программированию
временных интервалов, нажмите
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
5
Запрограммируйте необходимую величину
временного интервала Т1 - длительность
задержки первого импульса (см. стр. 116):
кнопка 1 — прибавляет сотни,
кнопка 2 — прибавляет десятки,
кнопка 3 — прибавляет единицы;
длительность программируемого интервала (сек.),
номер программируемого временного интервала (Т1).
