инструкция по установке
19

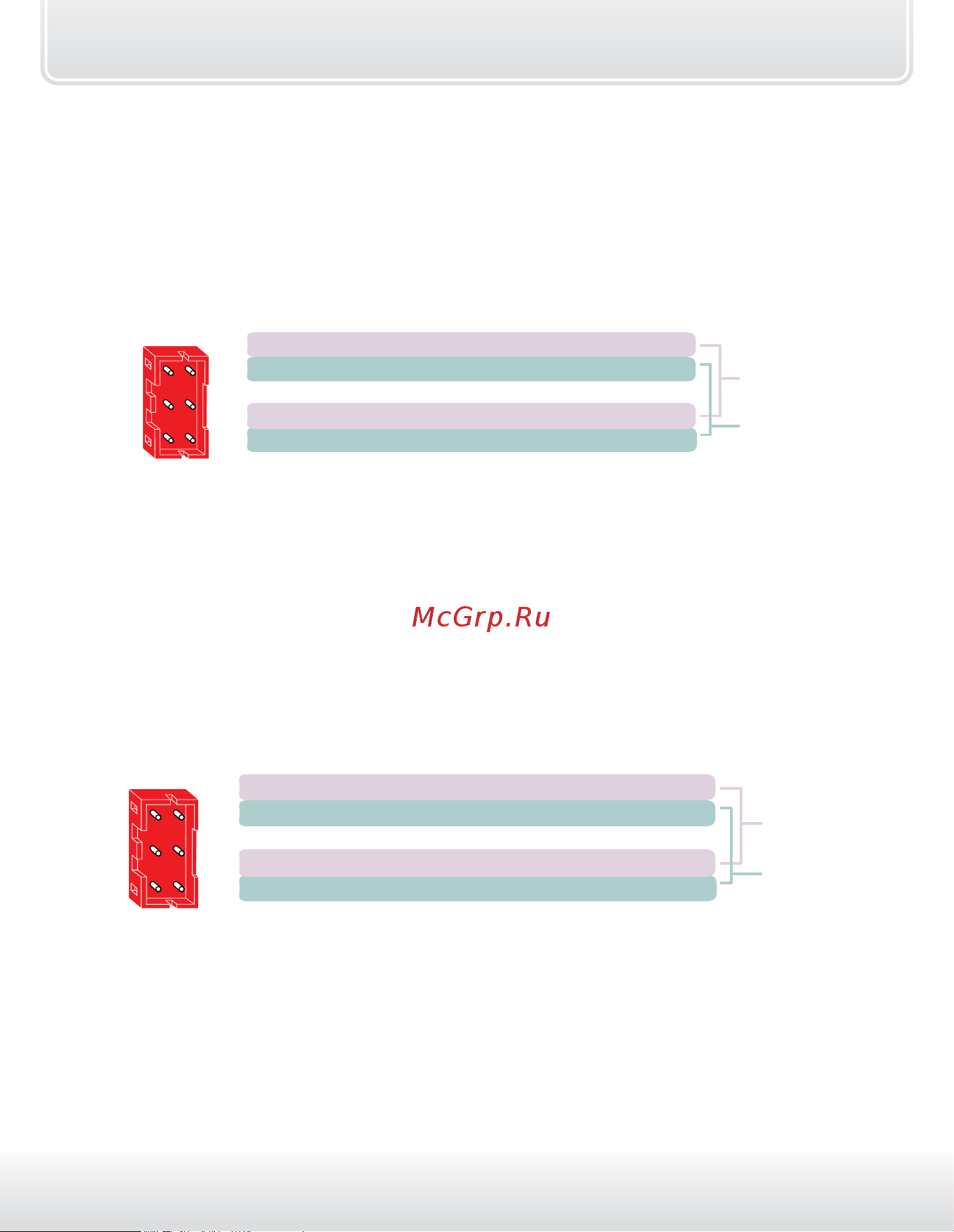

Подключение к CAN шине автомобиля*
Перед подключением к
CAN
шине автомобиля обязательно
ознакомьтесь:
1) с особенностями подключения к CAN шине Вашего автомобиля.
Подключение к шине CAN осуществляется с помощью разъема Х5:
линия В
линия А
6)
Альтернативное управление светом.................(синий)
3)
Альтернативное управление ЦЗ.....................(зеленый)
2)
CAN - L ....................................................... (бело-красный)
4) CAN - H ............................................ (коричнево-красный)
5)
CAN - H ............................................................. (бело-синий)
1) CAN - L .......................................................... (коричневый)
Х5
2
4
5
6
3
1
контакт: цвет провода:
Информацию о подключении и
функциональных возможностях
CAN
интерфейса для Вашего автомобиля см.
на странице
can.starline.ru
2) с разделом «Программирование CAN интерфейса» (см. стр. 141).
Подключение к LIN шине автомобиля**
Подключение к шине LIN осуществляется с помощью разъема Х5:
шина LIN
шина CAN
6)
Альтернативное управление светом................(синий)
3)
Альтернативное управление ЦЗ....................(зеленый)
2)
LIN .............................................................. (бело-красный)
4) CAN - H ........................................... (коричнево-красный)
5)
LIN .................................................................... (бело-синий)
1) CAN - L ........................................................... (коричневый)
Х5
2
4
5
6
3
1
контакт: цвет провода:
Информацию о подключении и
функциональных возможностях
LIN
интерфейса для Вашего автомобиля см.
на странице
can.starline.ru
* Для комплексов StarLine с установленным 2CAN модулем.
** Для комплексов StarLine с установленным CAN+LIN модулем.
