StarLine A95, B95, D95, E95, A65, B65, Е65
16
Подключение комплекса

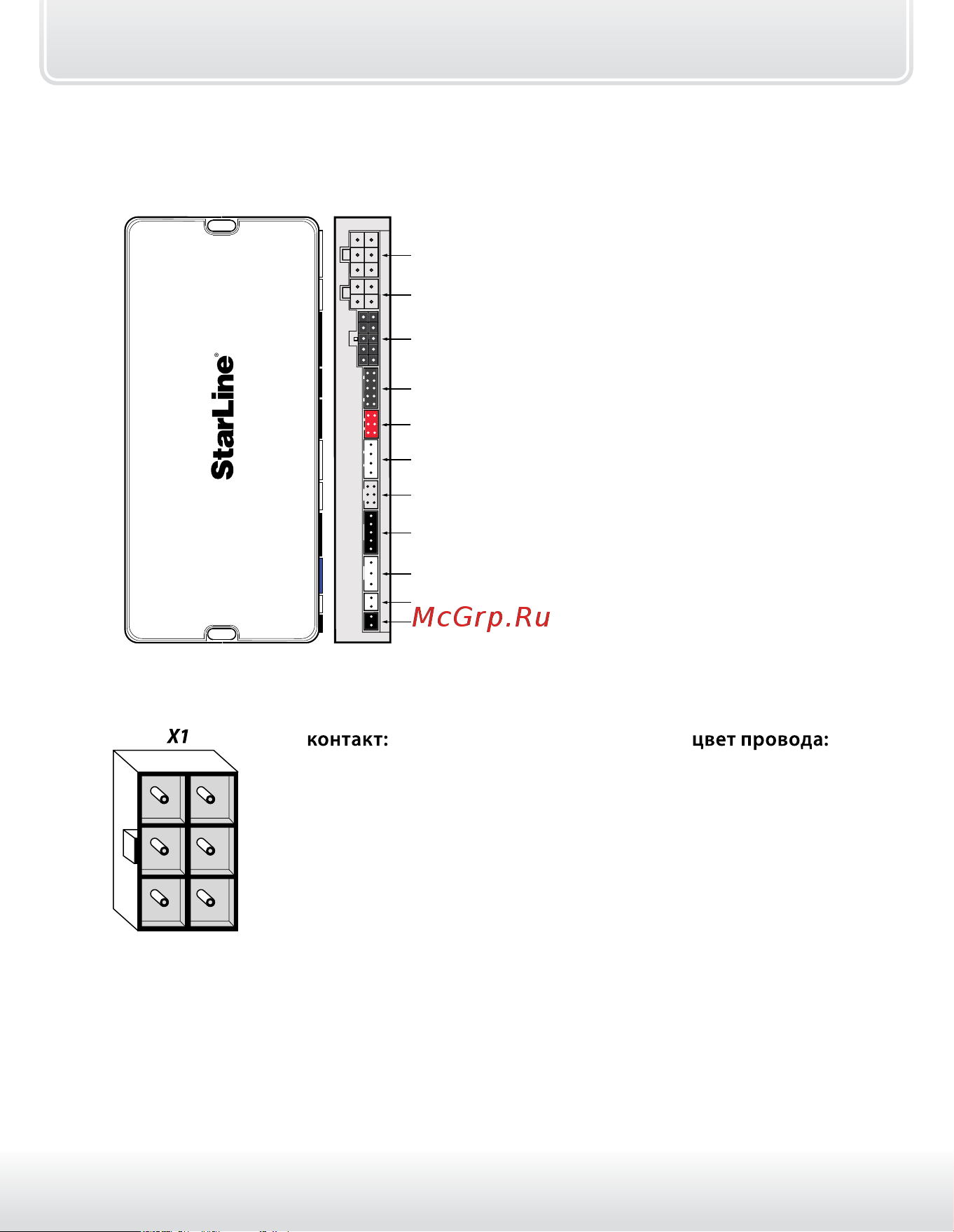

Назначение разъемов и их контактов
разъем CAN и LIN
интерфейса*
антенна GPS+ГЛОНАСС **
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х10
Х11
Х9
доп. каналы №7 и №8
(заводская настройка - управление ЦЗ)
основной разъем
разъем входов
(в комплекте StarLine А95, В95, D95, E95)
+ датчик температуры
разъем питания и доп. канал №9
(заводская настройка - управление световыми сигналами)
силовой модуль запуска
приемопередатчик
не используется
сервисная кнопка
светодиод индикации
Назначение контактов разъема Х1
1
2
3
4
5
6
1) переключающийся контакт реле доп. канала №8 .............. (синий)
4) переключающийся контакт реле доп. канала №7 .......... (зеленый)
3) НЗ контакт реле доп. канала №8 .................................... (сине-черный)
6) НЗ контакт реле доп. канала №7 ................................. (зелено-черный)
2) НР контакт реле доп. канала №8 ............................... (черно-красный)
5) НР контакт реле доп. канала №7 ................................ (черно-красный)
* Функции CAN и LIN интерфейсов могут быть реализованы при
установке в центральный блок комплекса модуля 2CAN или CAN+LIN.
** Функции управления через телефон и определения GPS+ГЛОНАСС координат
могут быть реализованы при установке в центральный блок комплекса GSM
модуля.
Наличие GSM модуля и антенны GPS+ГЛОНАСС зависит от комплектации
(смотрите лист комплектации в упаковочной коробке)
