StarLine A95, B95, D95, E95, A65, B65, Е65
22

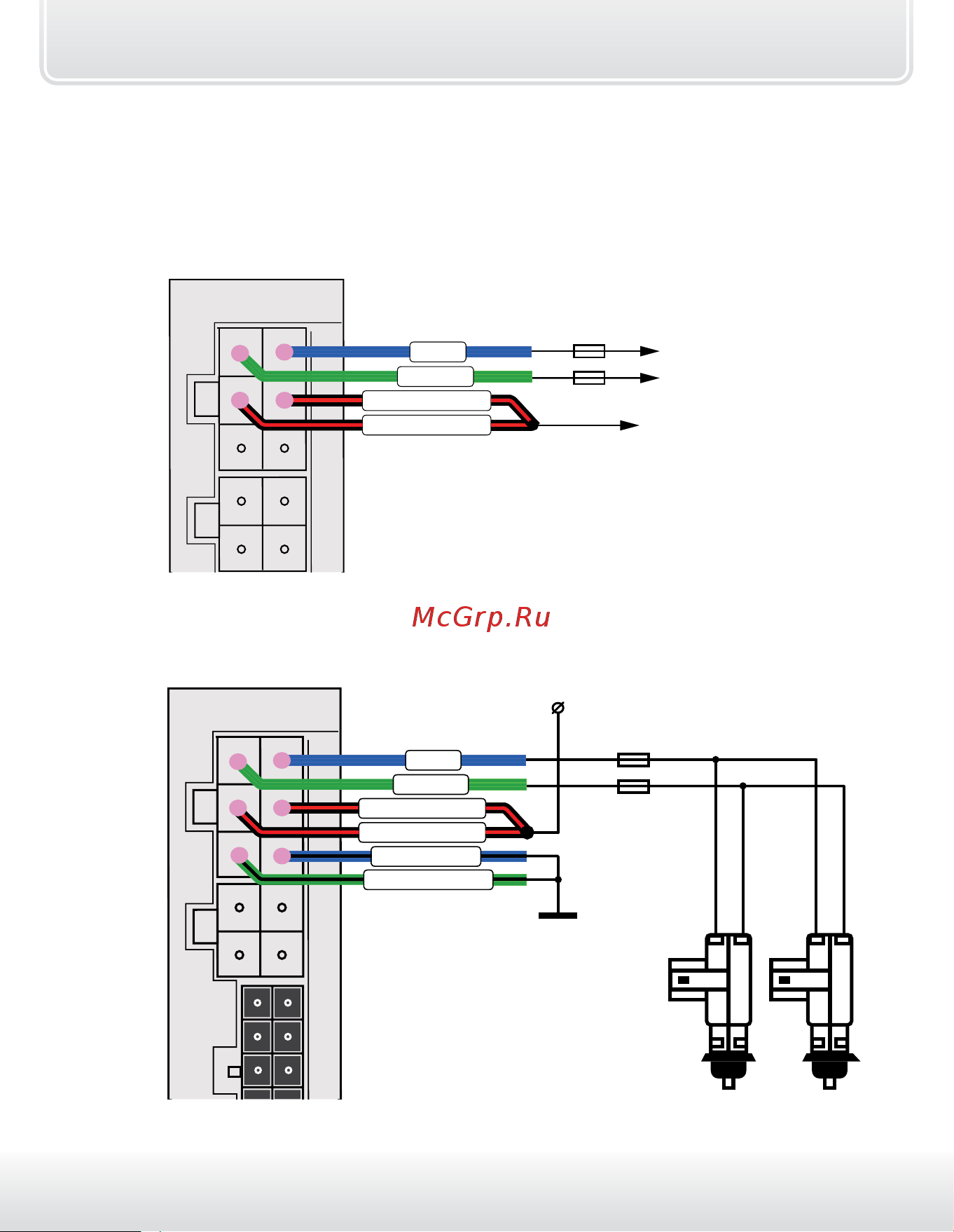

Подключение к системе центрального запирания
с положительным (или отрицательным) силовым управлением
с помощью доп. каналов №7 и №8
По умолчанию силовое управление ЦЗ назначено на
силовые доп. каналы
№7 и №8 (см. стр. 108).
10А
10А
команда «открыть»
команда «закрыть»
+12 В или корпус
Х1
зеленый
черно-красный
синий
черно-красный
Подключение к двухпроводным приводам системы запирания
с помощью доп. каналов №7 и №8
10А
10А
+ 12 В
Х1
зеленый
черно-красный
синий
зелено-черный
сине-черный
черно-красный
