инструкция по установке
25

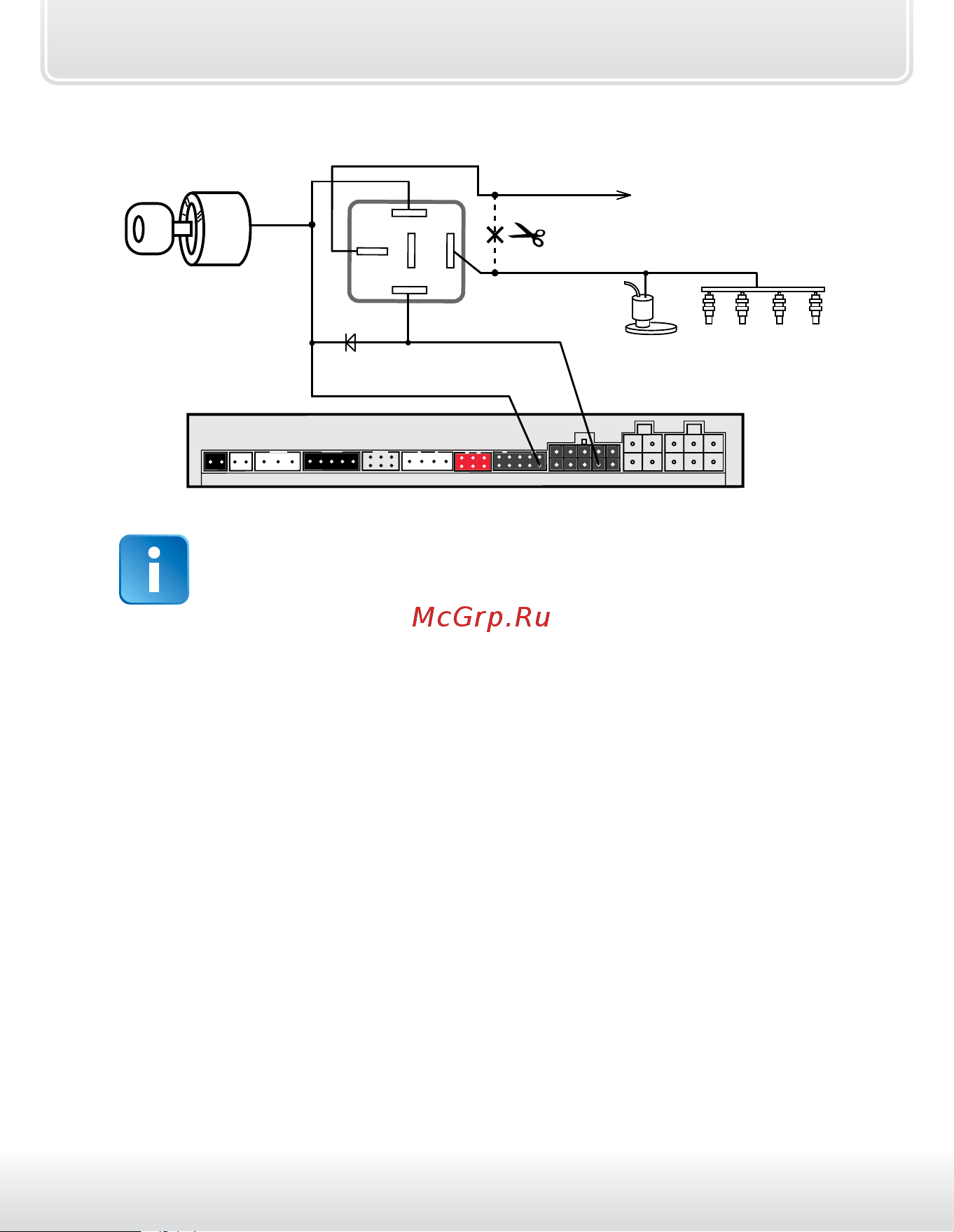

Для нормально разомкнутого (НР) режима работы блокировки
Х3Х4
бензонасос
блокируемые цепи
черно-красный
провод
желтый провод
топливные
форсунки
к блоку
предохранителей автомобиля
замок
зажигания
15
86
30
85
87
87а
(-)
(+)
VD1 - 1N4007
или аналоги
VD1
Блокировку двигателя (как основную, так и дополнительную
блокировку) можно сделать, использую доп. канал. Для этого
выберите любой незадействованный доп. канал (кроме доп.
канала №9) и запрограммируйте его на фиксированную
настройку №23.
