инструкция по установке
61

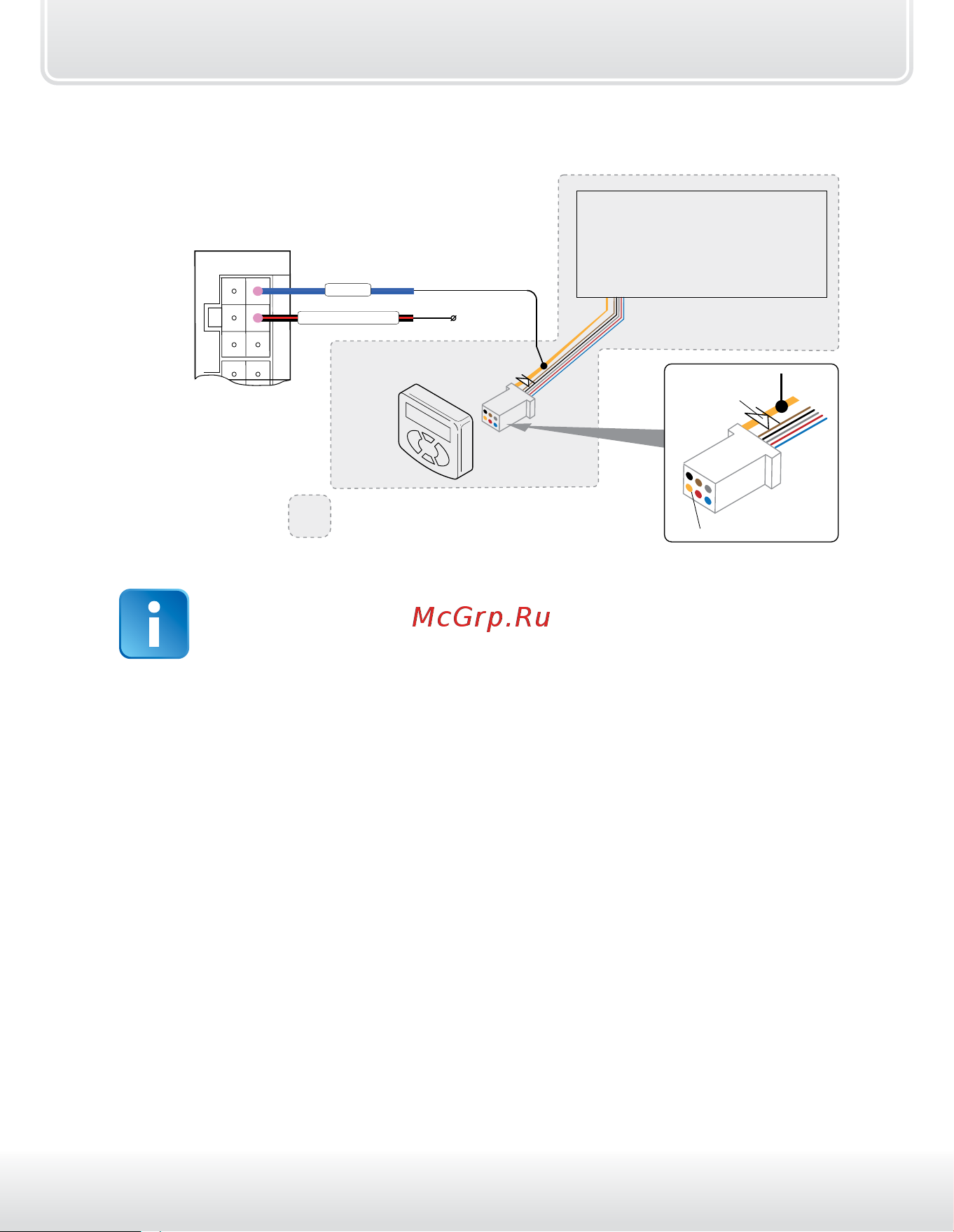

Схема 3. Аналоговое подключение Eberspacher Hydronic
— Оборудование Eberspacher Hydronic
Таймер
Подключите, например, к силовому доп. каналу №8
(синий провод разъема Х1), которому
предварительно присвойте фиксированную функцию 33
Блок управления
автономным отопителем
Eberspacher Hydronic
Out (Желтый)
Доп. диод
(1N4007)
+ 12В
Х1
синий
черно-красный
Если для аналогового подключения силовой доп. канал
задействовать не получается, то можно использовать
слаботочный доп. канал (№1 - №6), в этом случае необходимо
использовать внешнее дополнительное реле.
