инструкция по установке
43

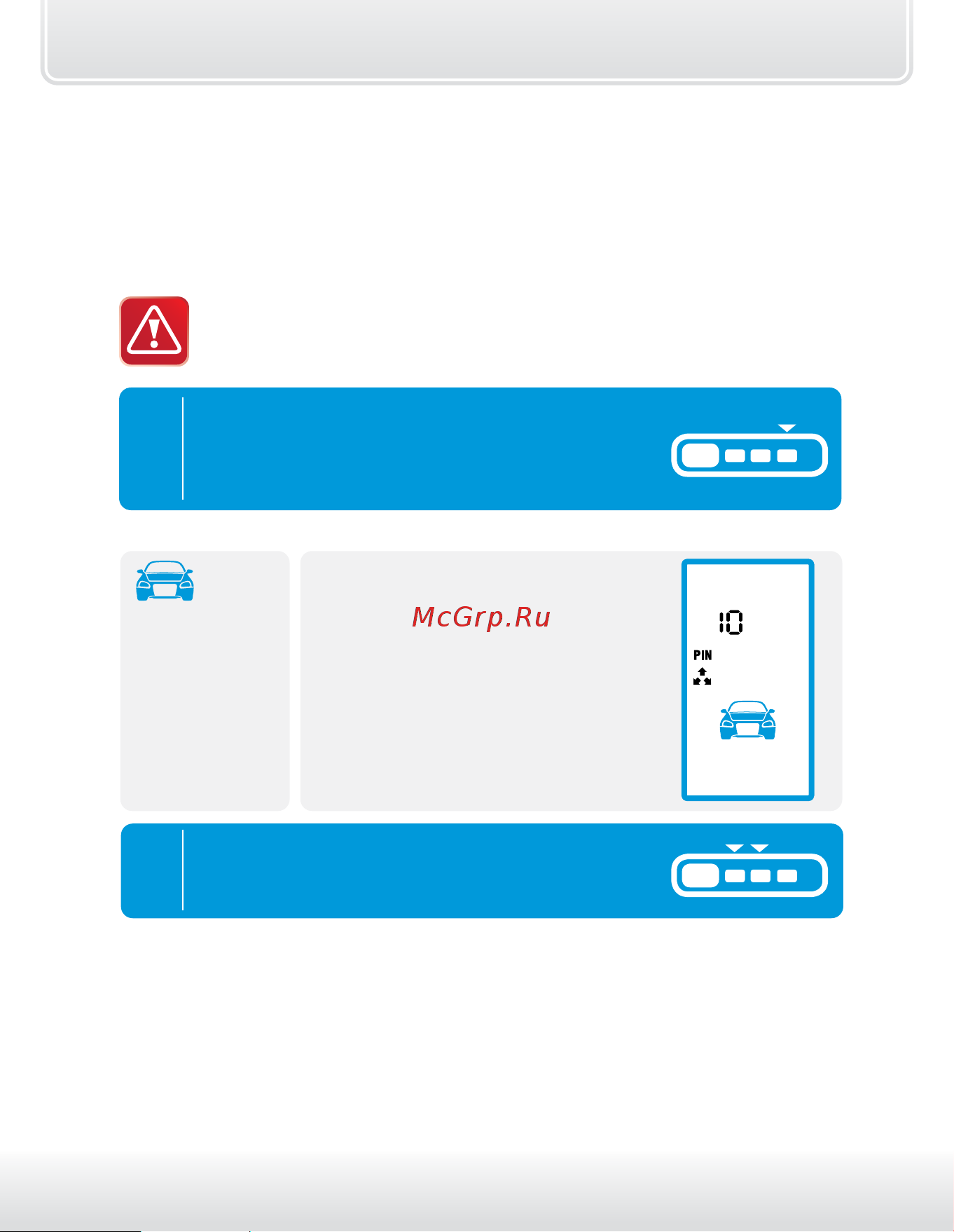

Настройка чувствительности датчика наклона, дальности
обнаружения телефона в режиме «свободные руки» и
включение/выключение использования телефона в качестве
метки для авторизации в режиме SLAVE
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности датчика наклона соответствует
значение - 14, минимальной - 01 (заводская настройка - 10). При
выборе значения 0 датчик наклона отключается.
1
При выключенном режиме охраны
и выключенном зажигании нажмите
кнопку 4 сначала длительно
(до звукового сигнала), а затем коротко:
• 3 световых
сигнала;
• 2 звуковых
сигнала.
• мелодичный сигнал;
• появится индикация
режима регулировки
чувствительности
датчика наклона.
2
Короткими нажатиями кнопок 2 или 3
установите необходимое значение
чувствительности.
брелокавтомобиль
